水力控制閥是利用水壓控制的閥門，一般分為隔膜型和活塞型兩類。它由一個主閥及其附設導管、導閥、針閥、球閥和壓力表等組成。根據使用目的、功能及用途的不同，只要改變附設導管的連接和導閥，就可以演變成遙控浮球閥、減壓閥、緩閉止回閥、流量控制閥、泄壓閥、水力電動控制閥等多種閥門。

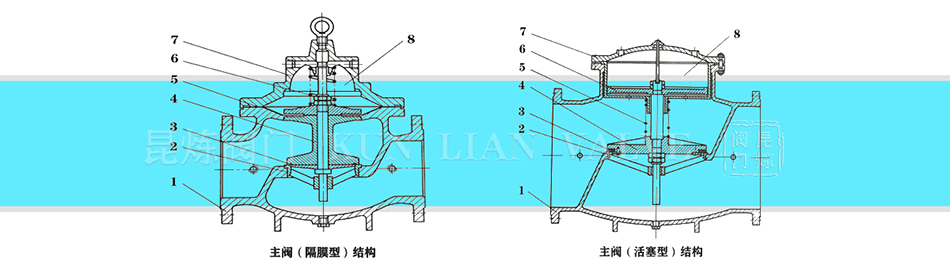

| 隔膜型結構 | 1-閥體 | 2-閥座 | 3-密封圈 | 4-閥盤 | 5-膜片 | 6-彈簧 | 7-閥蓋 | 8-控制室 |
| 活塞型結構 | 1-閥體 | 2-閥座 | 3-密封圈 | 4-閥盤 | 5-彈簧 | 6-活塞 | 7-閥蓋 | 8-控制室 |
水力控制閥是以管路系統上下游壓力差△p為動力，由導閥控制，使隔膜（或者活塞）液壓式差動操作，由水力自動調節，從而使主閥閥盤開啟、關閉或處于調節狀態。 當進入隔膜（或者活塞）上方控制室內的壓力介質被排到大氣或下游低壓區時，作用在閥盤底部和隔膜下方的壓力值大于上方的壓力值，依靠管路介質將主閥閥盤推到開啟的位置; 當進入隔膜（或者活塞）上方控制室內的壓力介質不能排到大氣或下游低壓區時，作用在隔膜（或者活塞）上方的壓力值大于下方的壓力值，管路中的介質將主閥閥盤壓到關閉的位置；當隔膜（或者活塞）上方控制室內的壓力值處于入口壓力與出口壓力之間時，主閥閥盤處于調節狀態，其調節位置取決于附設管路系統中針閥和可調導閥的聯合控制作用。可調導閥可以通過下游的出口壓力并隨它的變化而自動調節其自身閥口的開度，從而改變隔膜（或者活塞）上方控制室的壓力值，控制主閥閥盤的調節位置。

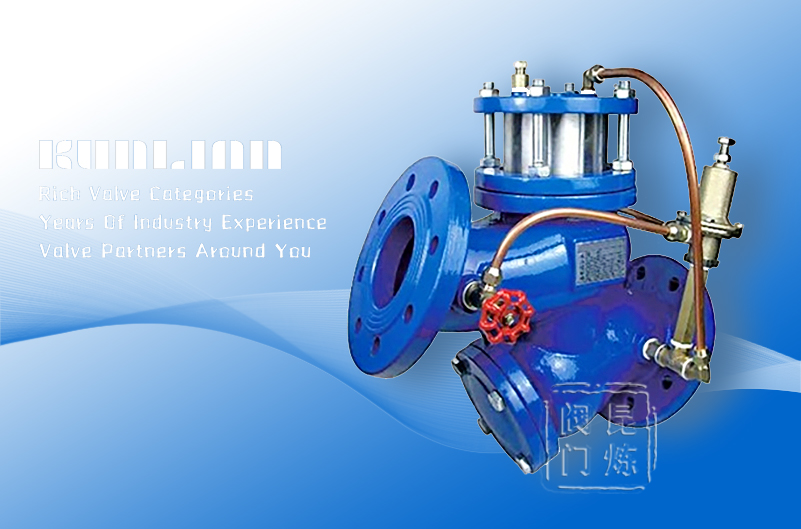

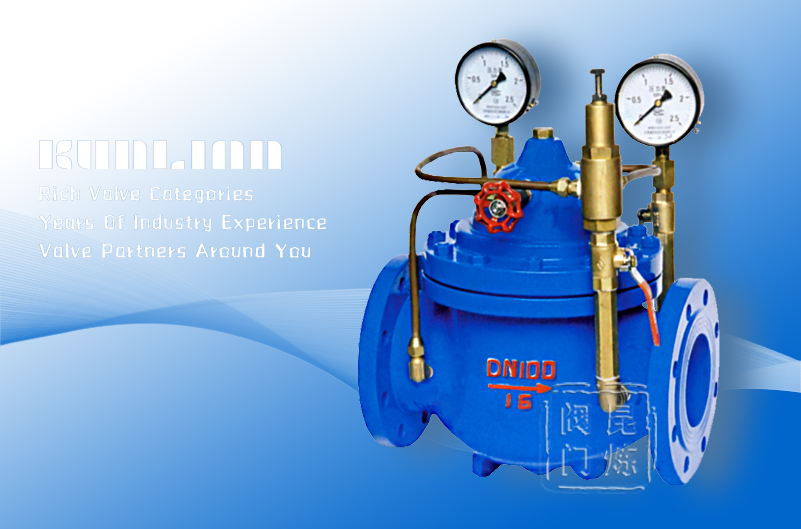

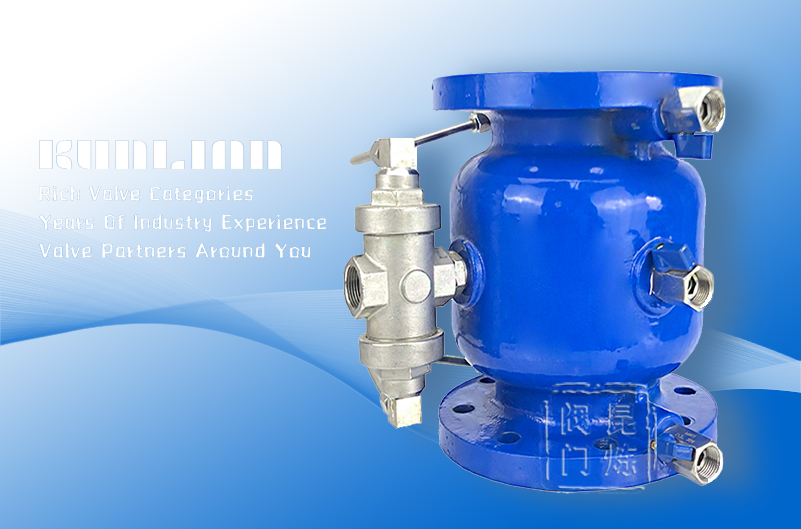

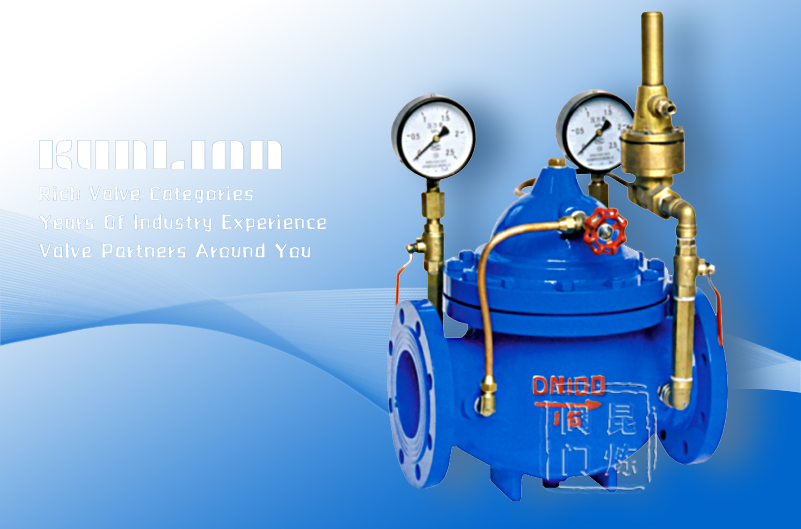

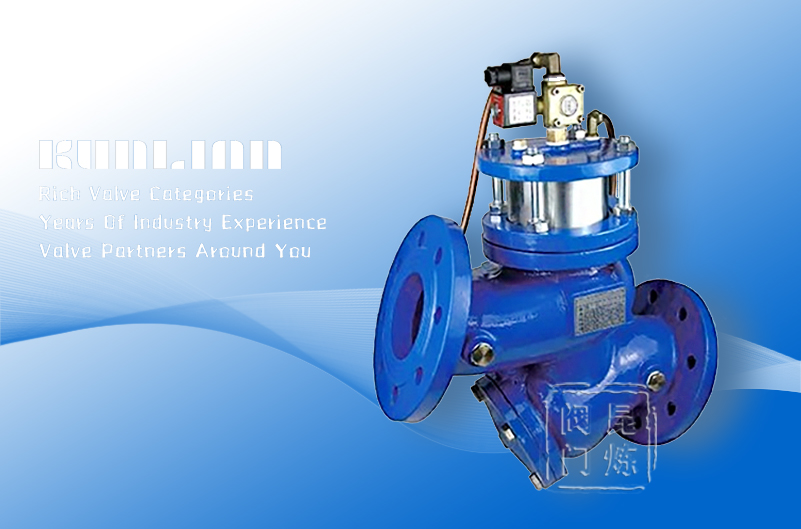

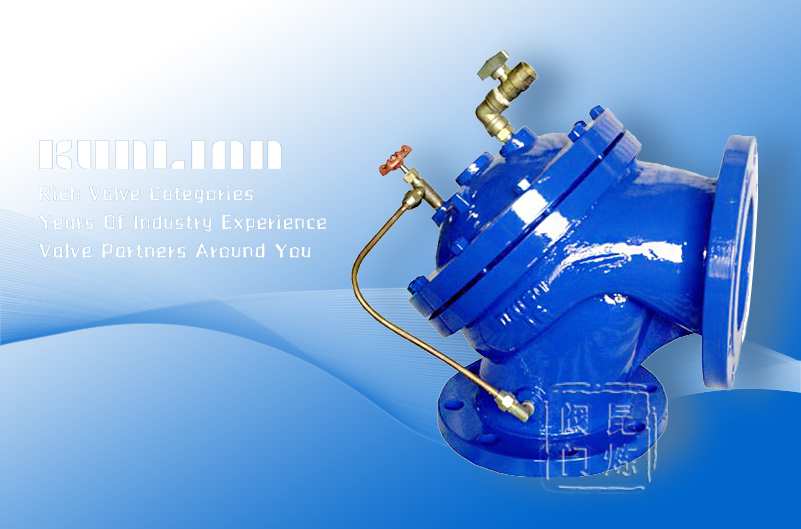

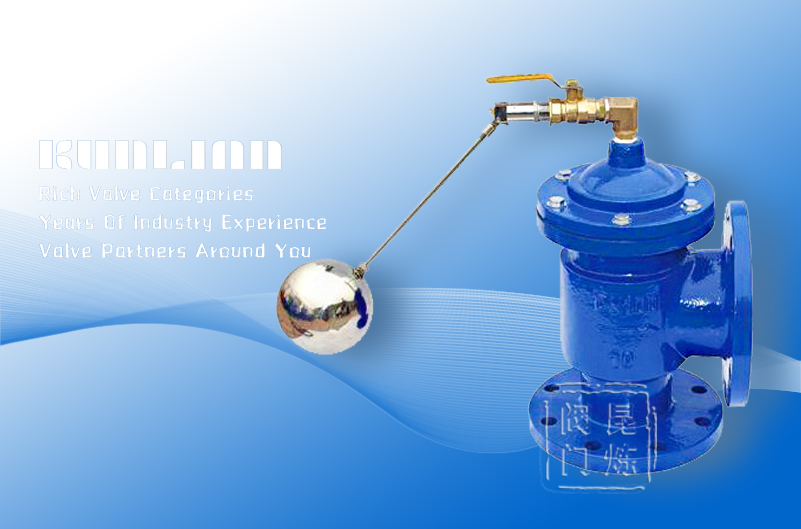

| 水力控制閥的結構形式→ | 單腔式→ | 直通式→ | 膜片式 |
| 活塞式 | |||
| 直流式→ | 膜片式 | ||
| 雙腔式→ | 活塞式 | ||
| 角式→ | 膜片式 | ||
| 活塞式 |
| 水位控制閥→ | 100X遙控浮球閥 | 減壓閥→ | 200X減壓閥 | 水用安全閥→ | 500X泄壓/持壓閥 |
| 100D定水位閥 | YX741X隔膜式可調減壓穩壓閥 | AX742X隔膜式安全泄壓/持壓閥 | |||
| 106X電動遙控浮球閥 | H104X活塞式可調減壓穩壓閥 | AX107X活塞式安全泄壓/持壓閥 | |||
| F745X隔膜式遙控浮球閥 | 止回閥→ | 300X緩閉止回閥 | |||
| H103X活塞式遙控浮球閥 | 700X水泵控制閥 | 電動開關閥→ | 600X電動控制閥 | ||
| 100A角型定水位閥 | JD745X隔膜式多功能水泵控制閥 | J145X隔膜式電動遙控閥 | |||
| H142X液壓水位控制閥 | DS101X活塞式多功能水泵控制閥 | H108X活塞式電動遙控閥 | |||
| DS201X活塞式(開關到位顯示)多功能水泵控制閥 |

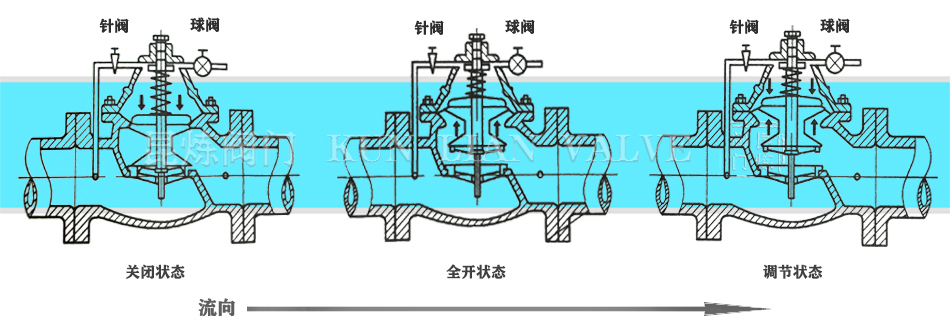

| 關閉狀態 | 全開狀態 | 調節狀態 |
| 當主閥進口端水分別進入閥體及控制室，且控制管路上的球閥同時關閉時，主閥處于關閉狀態。 | 當控制管路上的球閥全打開后，控制室內的水壓降低，則主閥處于開啟至全開狀態。 | 調節控制管路上的球閥，使流經針閥與球閥的水流達到平衡，此時主閥處于調節狀態。 |
水力控制閥是利用管網中水的壓力控制閥門的開啟、關閉及開度大小的閥門，是一種省人力，節約能源的自動閥門。應用于水力灌溉、高層建筑、給排水、電力等給水管網系統。它所具有的功能有自動控制水位、減壓、泄壓、持壓、調節、止回、消除水錘、開關等多種功能，還可以根據不同的需要，改變附設管路及先導閥，達到所需要的功能。
1）型號的選擇：選擇水力控制閥的型號，主要根據用途去選擇，確定用途、介質、溫度和工作壓力。
2）結構型式的選擇：選擇水力控制閥的結構型式，主要取決于管路系統中的水質。當水質比較差時，可以選用直流式中的膜片式結構，由于直流式的結構特點，閥座在閥體內圖呈傾斜狀態，水中的雜質不易停留在密封面上，因此不容易受水質的影響，保持動作靈活。
根據實際工況進行選擇，可根據現場管道連接方式、使用介質性質、使用介質壓力、使用介質溫度、閥體材質、密封材質、需實現的功能、操作方式等方面進行水力控制閥選型。
