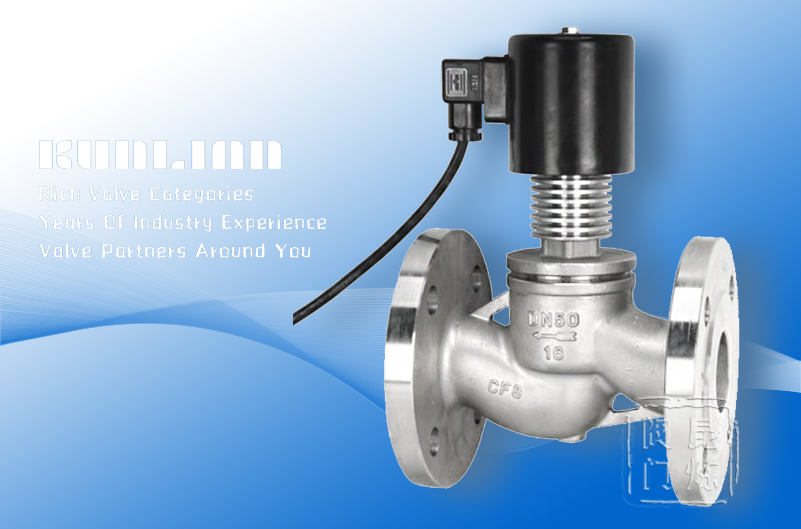

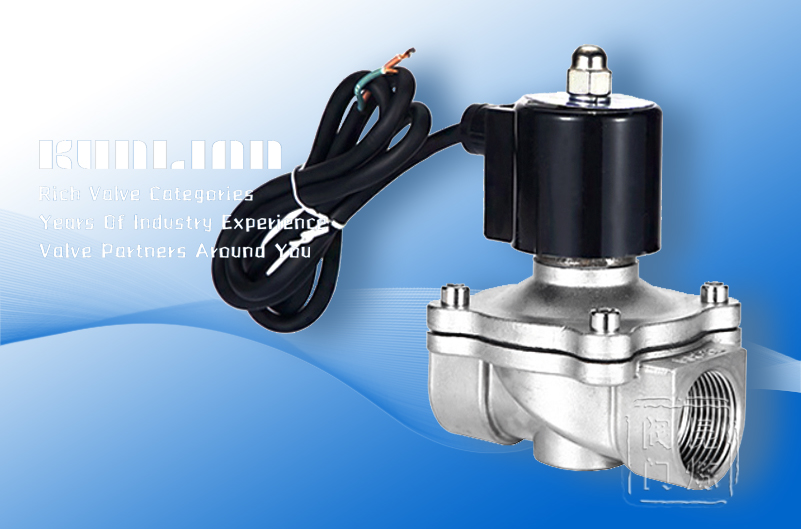

電磁閥

電磁閥是用電磁控制的工業設備產品，是用來控制管道流體的自動化元件，用在工業控制系統中調整介質的方向、流量、速度等其他的參數。電磁閥種類較多，不同的電磁閥在控制系統的不同位置發揮作用，電磁閥可以配合不同的電路來實現預期的控制。

電磁閥工作原理

實際上，根據流過介質的溫度，壓力等情況，比如管道有壓力和自流狀態沒有多大壓力。電磁閥的工作原理是不同的。比如在自流狀態下需要零壓啟動的，就是通電后，線圈整個把閘體吸起來。而有壓力狀態的電磁閥，則是線圈通電后吸出插在閘體上的一個銷子，用流體自身的壓力把閘體頂起來。

這兩種方式的不同之處是，自流狀態的電磁閥，因為線圈要吸起整個閘體，所以體積較大而帶壓狀態的電磁閥，只要吸起銷子，所以體積可以做的比較小。

直動式電磁閥：

原理：通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。

特點：在真空、負壓、零壓時能正常工作，但通徑一般不超過25mm。

分布直動式電磁閥：

原理：它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。

特點：在零壓差或真空、高壓時亦能可*動作，但功率較大，要求須水平安裝。

先導式電磁閥：

原理：通電時，電磁力把先導孔打開，上腔室壓力下降，在關閉件周圍形成上低下高的壓差，流體壓力推動關閉件向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔腔室在關閥件周圍形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。

特點：流體壓力范圍上限較高，可任意安裝（需定制）但須符合流體壓差條件。

電磁閥常用壓力單位換算

電磁閥選型時，工作壓力是一個很重要的因素。

一般把氣體的壓力用"公斤"描述（而不是"斤"），單位是"kg/cm2",一公斤壓力就是一公斤的力作用在一個平方厘上。而歐美等國家習慣使用psi作單位，還有bar、MPa等都是電磁閥常用的壓力單位。

它們之間的換算關系如下：

1kgf/cm2=1bar=0.1MPa=14.2233psi (1psi=0.069bar)
