升降式止回閥

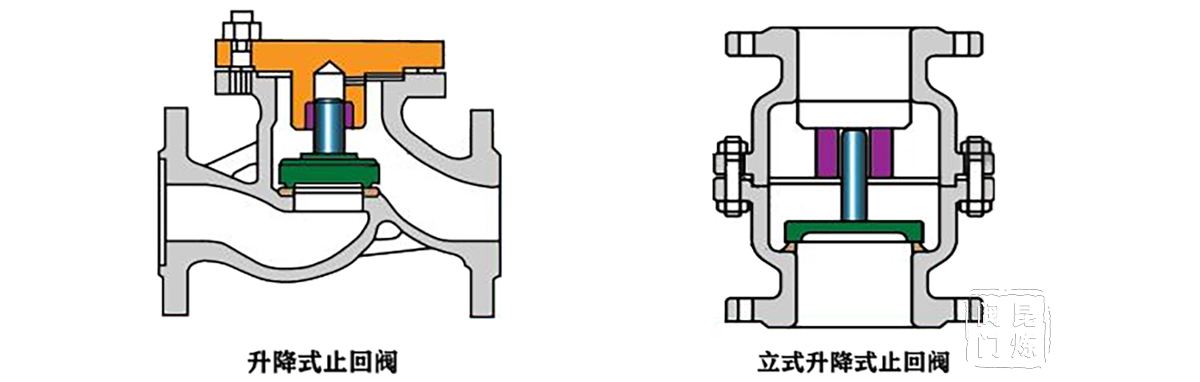

升降式止回閥結構圖

升降式止回閥結構特點

閥瓣沿著閥座中心線做升降運動，其閥體與截止閥閥體一樣，可以通用。在閥瓣導向筒下部或閥蓋導向套筒上部加工出一個泄壓孔。當閥瓣上升時，通過泄壓孔排出套筒內的介質，以減小閥瓣開啟時的阻力。該閥門的流體阻力較大，只能裝在水平管道上。如在閥瓣中部設置輔助彈簧，閥瓣在彈簧力的作用下關閉，則可安裝在隨意位置，如立式升降式止回閥。

升降式止回閥工作原理

升降式止回閥閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質按規定方向流動時，閥瓣靠介質推力開啟，當介質停流時，閥瓣閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，起阻止介質逆流作用。

升降式止回閥密封原理

升降式止回閥的結構一般與截止閥相似，其閥瓣沿著通道中心線升降。其密封原理是∶對于立式升降止回閥，關閉時靠自重，一旦閥瓣關閉后，靠介質逆流時的壓力對閥瓣作用，形成密封壓力，這個壓力越高，閥瓣與閥座密封面上的密封比壓越高，密封越容易。相反，介質壓力越低，閥瓣與閥座密封面上的密封比壓越低，密封越不容易。為了保證密封，就必須保證密封面的實際比壓要大于保證密封的必須比壓，但還要小于材料所允許的許用比壓。這樣，對于工作壓力較高的立式升降止回閥而言，設計時，密封面根據材料的許用比壓就可以設計得寬些;相反，對于工作壓力較低的立式升降止回閥來說，由于工作壓力低，密封力必然小，要保證足夠的密封比壓，就需把密封面設計得窄些。

對于直通式止回閥，由于一般只能安裝在水平管路上，閥瓣不可能靠自重關閉止回閥，這樣只能加一個壓縮彈簧，靠壓縮彈簧的彈力，一但停泵時，把閥瓣壓向閥座，再靠工作介質壓力保證密封。這樣，在計算密封力時，就要把彈簧力加上，不能只靠工作介質壓力來計算密封比壓。升降式止回閥流體阻力較大，這是因?yàn)樵诮橘|(zhì)流動過程中，要拐一S形的彎路，但動作可靠，由于結構關系，只適用于較小口徑的場合。

升降式止回閥型號

H41W、H41H、H41Y、H41F4

升降式止回閥特點

1、體積小，重量較輕，加工工藝性好；

2、流動阻力小，適用于低流速和流動不常變化的大口徑場合；

3、密封副配對合理，閥瓣、閥座密封面采用鐵基合金或司太立鈷基硬質合金堆焊面成，耐溫、耐腐蝕、抗擦傷性能好，使用長；

4、可采用配管法蘭標準及法蘭密封型式，符合工程需要及用戶要求。

5、閥體材料品種多，墊片可根據實際工況或用戶要求合理選配，能適用于壓力、溫度及介質工況。
