臨時過濾器

選用臨時過濾器注意事項

1、確定實際管道流體介質的溫度與壓力。如果臨時過濾器不能承受高溫或壓差，它可能會破損并對其安裝位置后端設備造成損壞。臨時過濾器上的預期壓降是否會導致下游工作壓力低于管線所需的壓力，例如，下游壓力不應低于泵的凈正吸入壓頭（NPSHr）。

2、過濾精度考慮。臨時過濾器過濾網小孔直徑應該比預計流過它的min碎片略小。如果μm值較高，可能會在過濾器上產生較大的壓降或導致其失效。

3、是否比較好拆裝。考慮在靠近臨時過濾器和/或可拆卸線軸的位置添加管道支架或管架，以便可以較容易拆裝臨時過濾器。

4、是否方便更換臨時過濾器。是否有多余的備件可以在拆除管道中舊的臨時過濾器時使用。是否有截止閥等開關閥類在更換時能夠截斷上下游流體，讓您方便更換。

5、安裝位置。不要在對流態較為靈敏的設備的上游直接安裝臨時過濾器。如果可能，將其安裝在下游。

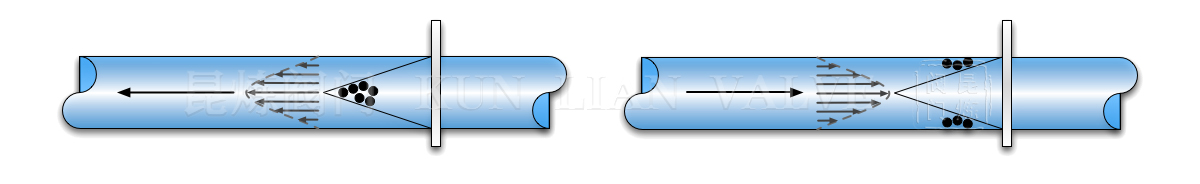

臨時過濾器安裝位置示意

臨時過濾器并非被設計為管道系統中的固定裝置。如果需要使用較長時間，則應安裝Y型過濾器、籃式過濾器等其他款式。錐形臨時過濾器的安裝可以通過兩種不同方式之一完成，錐面朝上或錐面朝下游。

在上面的安裝示意圖中，錐體指向下游時，在這個方向上，碎屑被臨時過濾器的末端部分攔截。示意圖還顯示了流動的速度剖面。雖然流態因流動是層流還是湍流而異，但一般特性保持不變。靠近管道壁的流量較低，而管道中心的速度較高。如果錐體的尖端朝向下游，則碎屑將聚集在末端中，并可能由于末端上的較大應變而將錐體損壞。選擇這種錐體指向下游的安裝方向的一個原因是，由于碎屑在臨時過濾器內被掃過，因此容易清除碎屑。如果需要此方向，需要對臨時過濾器進行加固以確保其機械穩定性。另一個安裝選項是將錐體指向上游：在上面的示意圖中，雜質被掃到過濾器的一側。從外到內的流動模式較好，因為過濾器的堵塞將從外部開始并進入。
