電磁脈沖閥G系列

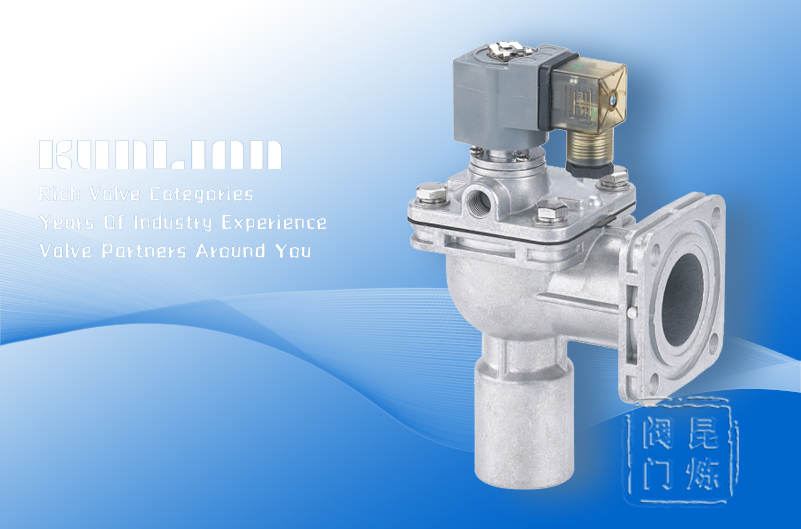

電磁脈沖閥G系列是脈沖袋式除塵清灰噴吹系統的壓縮空氣“開關”。受脈沖控制儀輸出信號的控制，對濾袋逐排（室）噴吹清灰，使除塵器的阻力保持在設定的范圍之內，以使除塵器的處理能力和收塵效率。Z型脈沖閥為直角式閥，其進出口之間夾角為90°，適用于氣包與噴吹管之間的安裝連接，氣流流通，能提供符合要求的清灰氣脈沖。Y型脈沖閥為淹沒式閥（亦稱嵌入閥），它直接安裝在氣包上，具有好的流通特性。壓力損失有所下降，適用于氣源壓力比較低的工作場合。T型電磁脈沖閥為直通閥，其進氣口之間夾角為180°，（進出口中心線為同一直線），其入口與儲氣筒連接，出口與噴吹管連接。氣流流通，能提供符合要求的清灰氣脈沖。

電磁脈沖閥G系列工作原理

膜片把電磁脈沖閥分成前、后兩個氣室，當接通壓縮空氣后，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片緊貼閥的輸出口，電磁脈沖閥處于“關閉”狀態。脈沖控制儀的電信號使脈沖閥銜鐵移動，閥后后室放氣孔打開，后氣室失壓。膜片后移，壓縮空氣通過閥輸出口噴吹，脈沖閥處于“開啟”狀態。脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片緊貼閥出口，電磁脈沖閥又處于“關閉”狀態。
