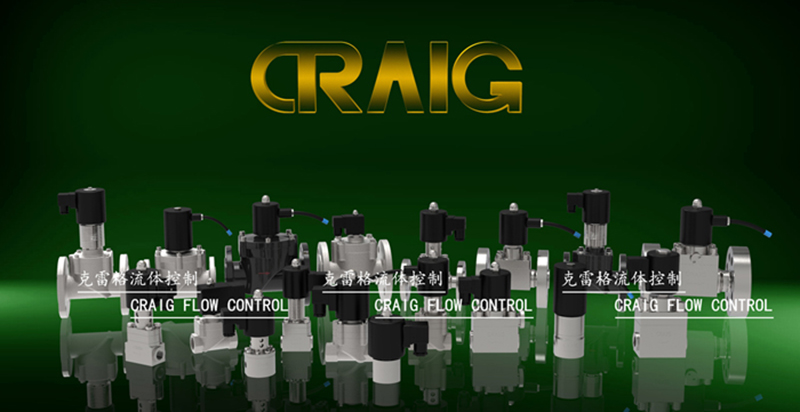

CRAIG防爆電磁閥

防爆電磁閥工作原理特點

CRAIG防爆電磁閥是依靠電磁線圈產生電磁力來驅動閥門的開、關流體控制元件，是管路控制過程常用的執行器之一。CRAIG電磁閥按原理分為∶直動式、分步直動式、先導式三大類;按結構分為∶膜片式電磁閥和活塞式電磁閥兩類。

防爆電磁閥的工作原理

1、CRAIG直動式電磁閥∶通電時，電磁線圈產生電磁力，直接吸合閥芯，閥芯變位。斷電時，電磁力消失，閥芯靠彈簧復位。

2、CRAIG分步直動式電磁閥∶他是一種直動式和先導式相結合的原理。常閉式-當入口與出口沒有壓差時，通電后電磁力直接打開先導孔連接主閥活塞依次向上提起，閥門打開;當入口與出口達到啟動壓差時，通電后，電磁力先打開先導孔，主閥活塞上腔壓力下降，從而利用壓差和電磁力拉動主活塞，閥口打開;斷電時，靠彈簧復位關閉先導孔，主活塞上腔增壓，推動主活塞向下移動，閥關閉。常開式與常閉式相反。

3、CRAIG先導式電磁閥∶常閉式一通電時，電磁力吸合先導閥芯，先導孔打開，主閥活塞上腔壓力下降，在主活塞上腔和下腔形成上低下高的壓力，這樣下腔壓力推動主活塞打開閥門;斷電時，彈簧力復位關閉先導孔，主活塞上腔增壓，在主活塞上腔和下腔形成上高下低的壓力，介質壓力和彈簧力推動主活塞，閥關閉。常開式與常閉式相反。

防爆電磁閥產品特點

1、線圈可長期使用。

2、使用常規產品水、氣、油通用，密封性能好。

3、電磁閥閥芯均為不銹鋼材料、活塞式結構，抗腐蝕、老化，動作疲勞性。

4、活塞環設計結構具有合理性，不被介質中的雜質卡死，金屬活塞與金屬閥腔不產生直接摩擦，長期停止動作后重新啟動，動作同樣靈敏，使用長。

防爆電磁閥提示

1、如果電磁閥的出口壓力大于進口壓力，電磁閥將反向?qū)ǎ藭r(shí)應安裝止回閥。

2、電磁閥去掉線圈，反向安裝，可作止回閥使用。

3、如果介質有雜質，請安裝過濾網或過濾器∶30-100目/in。

防爆電磁閥選型指導

CRAIG電磁閥選型應該依次遵循安全性，可靠性，適用性，經濟性四大原則和六個現場工況要求（即公稱通徑，介質種類，壓力等級，電源電壓，動作方式，其它功能）。

防爆電磁閥選型依據

（1）、根據管道參數選擇CRAIG進口電磁閥的通徑規格（DN），接口方式（連接方式）。

1、按照現場管道內徑尺寸或流量要求來確定通徑（DN）尺寸。

2、接口方式，一般大于DN50要選擇法蘭接口，DN15-DN50則可根據用戶需要自由選擇螺紋式或法蘭式，小于DN15的選擇螺紋式。

（2）、根據介質種類選擇CRAIG進口電磁閥的閥體材質，密封材料，溫度。

1、腐蝕性流體∶閥體材質宜選用不銹鋼，工程塑料或PTFE（聚四氟乙烯），并選配氟橡膠或PTFE密封材料。

2、食用或純凈流體∶閥體材質宜選用衛生級材質，并選配硅橡膠密封材料。

3、高溫流體∶選擇采用耐高溫的電工材料和密封材料的不銹鋼電磁閥，且要選擇金屬活塞型原理結構。

4、流體狀態∶大致有氣態，液態或混合狀態，根據介質、流體的不同選用對應的原理結構，特別是口徑大于15時一定要區分開來，因它與先導孔參數有關。

5、流體粘度∶通常在50cst以下可任意選擇，若大過此值，則需選用稿粘度電磁閥。

6、流體清潔度∶介質大過少量微小雜質時，可在CRAIG進口電磁閥前安裝過慮器，選活塞式結構或先導孔大的閥芯結構。

（3）、根據工作時間長短或其它工況需要來選擇控制方式一常閉式，常開式，自保持式等。

1、當CRAIG進口電磁閥需要長時間的開啟，并且持續開啟的時間大過關閉的時間，宜選用常開型。

2、要是開和關頻繁切換或開啟的時間短或開、關的時間差不多時，則選常閉型。

3、用于安全保護的工況，如爐窯火焰監測，燃?xì)庑孤秷?bào)警，消防系統，應選擇緊急切斷電磁閥或長時間通電、失電關閉、手動拉開的電磁閥。

4、CRAIG自保持式電磁閥（也稱∶雙穩態），它主要用于需要節約能源或高溫低電壓驅動的場所。

（4）、電源電壓選擇∶盡量選擇常用的AC220V，DC24V較為方便，其它電壓也可選。

（5）、根據壓力等級選擇CRAIG進口電磁閥的原理結構類型。

1、公稱壓力∶這個參數與其它通用閥門的含義是一樣的。

2、工作壓力∶是指電磁閥處于關閉狀態時，閥前端管路壓力減去閥后端管路壓力得到的數值∶工作壓力在0-0.1Pa或真空時，一般小口徑DN15以下選擇直動式、大口徑DN15以上選擇分布直動式。當工作壓力不低于0.01MPa 時，一般是選擇先導式結構類型。高壓電磁閥基本是先導式結構。

（6）、根據工作要求選用合理線圈。

1、高頻率開關工作場所選用高頻率線圈，能夠承受連續開關（訂貨時可注明）。

2、長時間工作需要選用低發熱長時間使用線圈，防爆場所選用防爆線圈（訂貨時可注明）。

3、高溫環境需要選用耐溫線圈加散熱器或線圈短時間通電的方式（如自保持式電磁閥）。

4、工作在震動場所需要選用抗震動線圈（訂貨時可注明）。

（7）、根據環境要求選擇輔助功能∶防爆，手動，防水霧，潛水，定時，帶信號。

1、易燃環境∶須選用相應等級的防爆電磁閥（dIIBT4，dIICT5）。

2、當需要不用電對電磁閥進行現場人工操作時，可選擇帶手動功能電磁閥。

3、露天安裝或粉塵多場合應選用防水，防塵品種（防護等級在IP54以上），用于噴泉或水下管路則須采用潛水電磁閥（防護等級在IP68）。

4、需要定時開關的可以選擇定時器裝配在電磁閥上。

5、需要對管路介質通斷進行監控的，則選用帶信號反饋功能的電磁閥（溫度＜100℃。）。

防爆電磁閥閥體、密封件材料介質參考選型表

√表示常規下可用，×表示不適用，空白表示資料不足暫未確認

（8）、常用密封件材料概述

三元乙丙橡膠 EPDM 耐臭氧，耐中溫和低溫。耐一般性腐蝕性化學品。不耐油和油脂-30~130℃。

氟橡膠 VITON 抵抗化學品的能力是橡膠中蕞好的-10~150℃。

丁腈橡膠 NBR 耐油和石油，但不能抵抗氧化劑 -10~90℃。

聚四氟乙烯 PTEE 能抵抗大多數化學品，但不能抵抗液態類含鈉或含氧的化合物 -20~180℃。

防爆電磁閥安裝與維護

1、安裝前應仔細核對閱讀產品使用說明書，檢查產品是否符合使用要求，熟悉安裝要點，做好準備工作。

2、核對品牌參數是否為所選用的參數，是否與使用說明書相符。

3、安裝之前用管路的使用壓力對管路沖洗，把管路中的金屬粉末、殘留密封材料、焊接后的氧化皮等清除。

4、注意介質的清潔度，如果流通的介質中有雜質，電磁閥進口端前須安裝密度30-100目過濾網或過濾閥。

5、電磁閥應水平安裝，線圈在上面，如需垂直安裝，需提出。閥不宜裝在低凹處，如裝在容器底部的排出管道中，應裝在容器底部稍上的位置。

6、如果介質會起水擊現象，要注意電磁閥的選用或采取相應的防范措施。

7、電磁閥一般是定向的，不可裝反，通常在閥體上用"箭頭"指出介質流動方向，安裝時要依照"箭頭"指示方向安裝。

8、螺紋連接時應注意，接管螺紋應保持有效長度內，并在端部半螺紋距處用銼刀倒角，自端部起兩牙處開始纏繞密封帶，不然過量密封帶或粘結將進入電磁閥內，而發生妨礙電磁閥正常動作的事故。

9、防爆電磁閥現場安裝須按照危險場所"電氣安全規程"中有關規定進行。

10、非電氣人員不得拆卸電磁閥電氣部件。
