V型球閥屬固定式球閥，也屬單閥座密封球閥，調節性能較好。其密封原理和固定式球閥球體后密封閥座類似，不過采用了板彈簧加預緊力的可動閥座結構。V型球閥采用金屬硬密封結構，V型閥芯及金屬閥座在回轉過程中，球芯的V型缺口與閥座做比例流量調節，并且密封面緊密配合，V型口具有切斷介質、雜質的功能，避免閥芯卡住現象發生，并具有自潔功能。配合氣動執行器，可以實現90°范圍的啟閉，跟定位器配套實用可實現遠程電腦控制閥門流量開度，可實現比例調節。與二位五通電磁及控制箱配套實用，可實現開關控制。V型球閥可根據現場實際工況，選用電動操作、氣動操作、蝸輪操作、手柄操作等驅動方式。

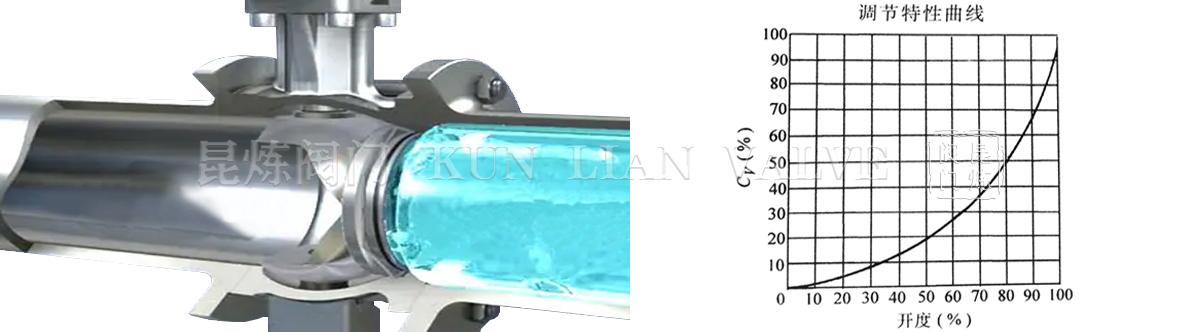

閥座與球體之間不會產生卡阻或脫離等問題，密封可靠、使用壽命長。V型切口的球體與金屬閥座之間具有剪切作用，適合于含纖維、微小固體顆粒、料漿等介質。全開時流通能力大，壓力損失小，且介質不會沉積在閥體中腔。電動、氣動、蝸輪V型球閥還具有調節并定位的功能。流量特性為近似等百分比，可調范圍較大。

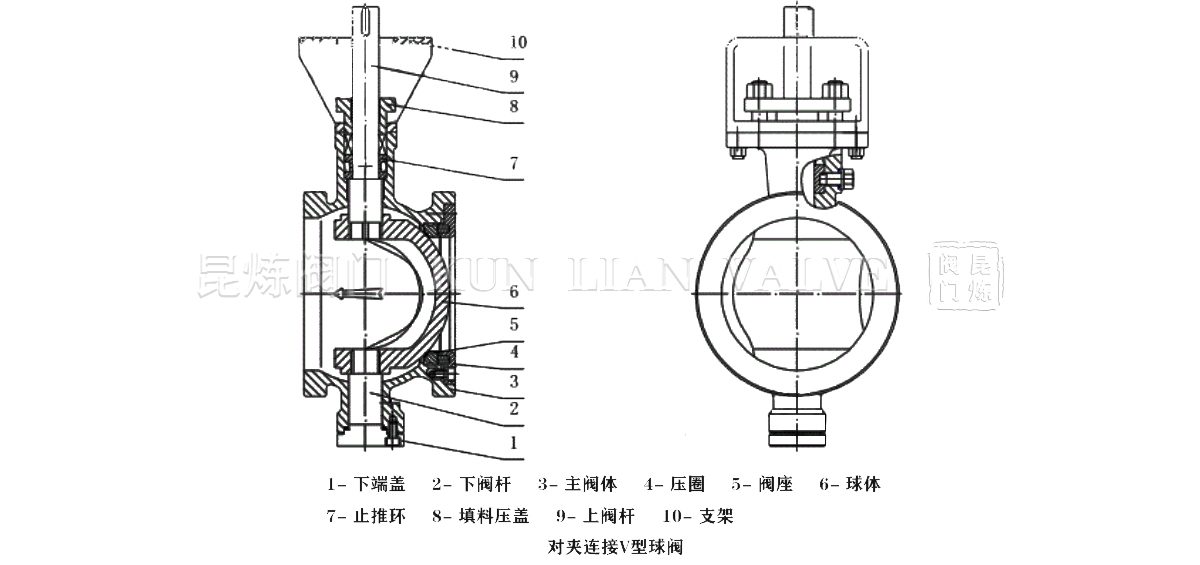

對夾V型球閥結構圖

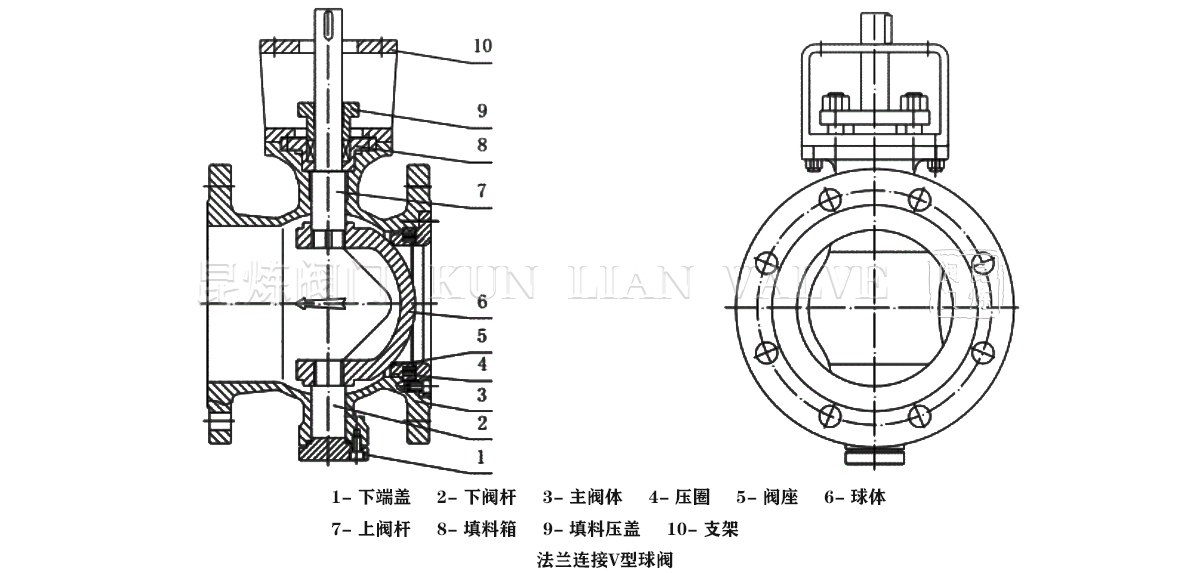

法蘭V型球閥結構圖

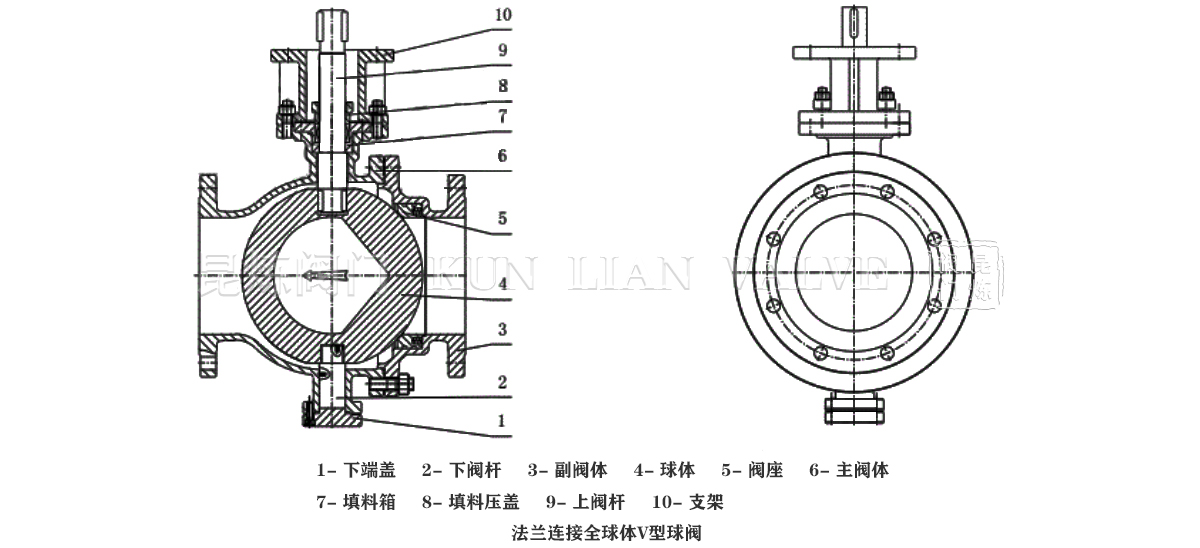

法蘭連接全球體V型球閥結構圖
V型球閥適用于含纖維、固體顆粒、漿料等介質。可用于造紙、石油、化工、化纖、電力、冶金及環保等行業。
口徑：DN25~DN250/1-10"(對夾)、DN25~DN600/1-24"(法蘭)
壓力等級：DN10/16/25/40/65、ANSI 150LB/300LB
V型球閥適用于經常操作、啟閉要求迅速、流體阻力小的工況內、其結構簡單、相對體積小、重量輕、便于維修、密封性能好、不受安裝方向的限制，介質的流向可任意。
O型球閥選用浮動式構造，球芯為精細鑄件，表面鍍硬鉻處理，閥座選用增強聚四氟乙烯資料，流道口與管道口徑相同，流轉能力極大，流阻極小，封閉時無泄漏，通常做開關閥運用，特別適用于高粘度。V型球閥選用固定式構造，球芯上開有V型切口，可完成剪切含纖維、顆粒狀介質。
浮動球閥的球體是浮動的，在介質壓力作用下，球體能產生的位移并緊壓在出口端的密封面上，出口端密封。浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷，在受到較高壓力沖擊時，球體可能會發生偏移。
