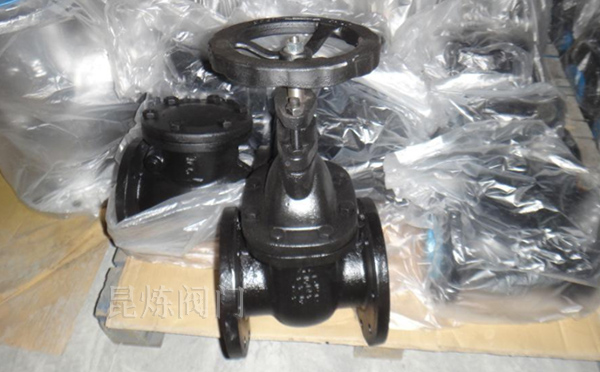

鑄鐵法蘭閘閥設計標準跟適用范圍表

更新時間：2021-7-21 信息來源：鑄鐵法蘭閘閥設計標準跟適用范圍表

鑄鐵法蘭閘閥材料設計標準跟適用范圍表

序號	類別	標準代號	標準名稱	適用范圍
序號	類別	標準代號	標準名稱	公稱通徑/mm	公稱壓力或壓力等級	應用
1	灰鑄鐵、可鍛鑄鐵	GB/T 12232-1989	通用閥門法蘭連接鐵制閘閥	50~1800	0.1~4.0MPa	通用
		ISO5996-2000	鑄鐵閘閥	40~1000	0.1~5.0MPa
		ISO7259-2000	主要靠扳手操作的地下用鑄鐵閘閥	50~300	1.0~4.0MPa
2	灰鑄鐵	API595-1994	法蘭連接鑄鐵閘閥	50~600	CL125、250	石油、石油化工
		MSS-SP-70-1990	法蘭和螺紋端的鑄鐵閘閥	法蘭 50~1200 螺紋 50~150	CL125、250、800	通用
		BS5150-1999	通用楔式單閘板或雙閘板鑄鐵閘閥	10~1000	0.6~2.5MPa
		BS5151-1999	通用鑄鐵（平行閘閥）閘閥	40~1000	1.0~2.5MPa
		JISB2031-1999	灰鑄鐵閘閥	40~300	5K、10K
		JISB2062-1999	水道用平行單閘板閘閥	50~1500	最高適用壓力0.735MPa
		JPI-7S-37-1999	法蘭連接鑄鐵上螺紋閘閥	40~350	CL125	石油、石油化工
		JISB2043-1999	1.0MPa 法蘭連接鑄鐵制暗桿閘閥	50~300	10K	通用
		JISB2044-1999	1.0MPa 法蘭連接鑄鐵制明桿閘閥	50~300	10K
3	可鍛鑄鐵	JISB2052-1999	1.0MPa 螺紋連接可鍛鑄鐵閘閥	15~50	10K
		GB/T 12232-1989	法蘭連接鑄鐵閘閥	50~1800	0.1~4.0MPa
		API604-1994	法蘭連接球墨鑄鐵閘閥	15~600	CL150、300	石油、石油化工
		BS5163-1999	供水系統用閘閥	80~1500	1.0~1.6MPa	城建清潔水或污水

鑄鐵法蘭閘閥材料設計標準跟適用范圍表

鑄鐵法蘭閘閥設計標準表

名稱	結構形式	適用設計標準
鑄鐵明桿閘閥	1、流道：直通	JISB2044-1999 GB/T 12232-1989 BS5151-1999 JISB2031-1999 JPI-7S-37-1999 MSS-SP-70-1990
	2、閥體與閥蓋的連接：法蘭
	3、連接端：平面法蘭（FF）或凸面法蘭，通常為平面法蘭
	4、閘板：楔式單閘板
鑄鐵暗桿閘閥	1、流道：直通	JISB2043-1999 GB/T 12232-1989 BS5151-1999 JISB2031-1999 JISB2062-1999 API604-1994
	2、閥體與閥蓋的連接：法蘭
	3、連接端：平面法蘭（FF）或凸面法蘭，通常為平面法蘭
	4、閘板：楔式單閘板（閥桿不升降）
螺紋連接暗桿閘閥	1、流道：直通	JISB2051-1999 JISB2052-1999
	2、閥體與閥蓋的連接：內螺紋
	3、連接端：螺紋
	4、閘板：楔式單閘閥
美式鑄鐵閘閥	1、有明桿和暗桿兩種	API595-1994 MSS-SP-70-1990
	2、單面密封
軟密封閘閥	1、閥體：閥體通道下部圓滑，如同一段管道，不沉積污垢	BS5163-1999
	2、閘板：閘板密封件包覆橡膠
	3、閥體與閥蓋連接：不銹鋼螺栓連接
	4、操縱方式：手動、鏈輪傳動、齒輪傳動、電動
	5、法蘭連接尺寸：BS4504-2000
