刀型閘閥執行機構如何選擇

刀型閘閥是一款經濟型產品，相同規格、材質的情況下其比球閥、截止閥在成本上便宜些，常用的執行機構有這幾種：手輪，鏈輪，傘齒輪，氣動，電動，電液動跟液動執行機構。

1、手輪：適用于可人工操作的工況，簡單方便。適用于DN50-DN600口徑內的刀型閘閥。

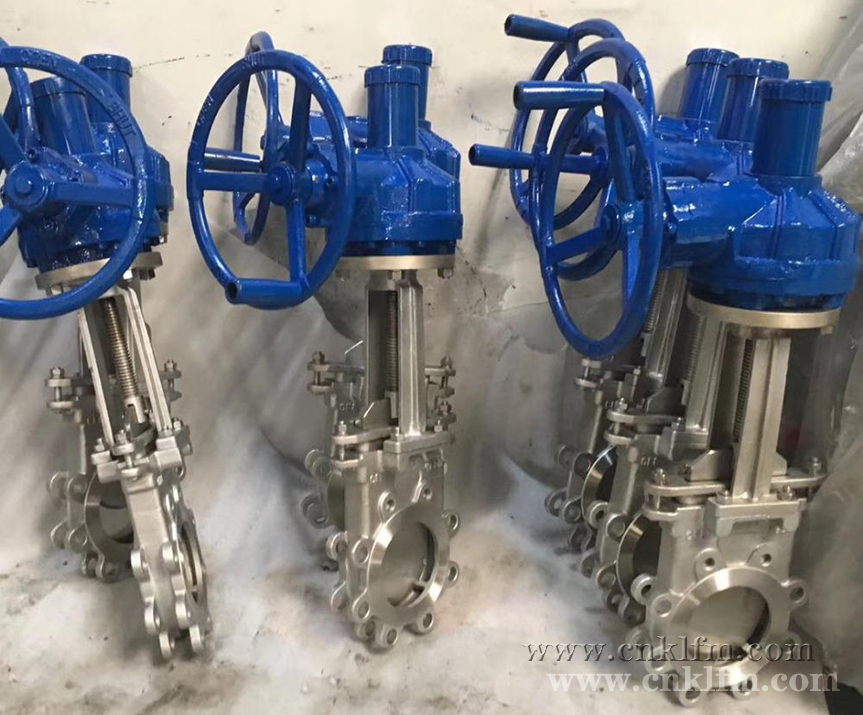

2、傘齒輪：適用于可人工操作的工況，操作方便，個人也可完成刀型閘閥開關。適用于DN50-DN2400口徑內的刀型閘閥。

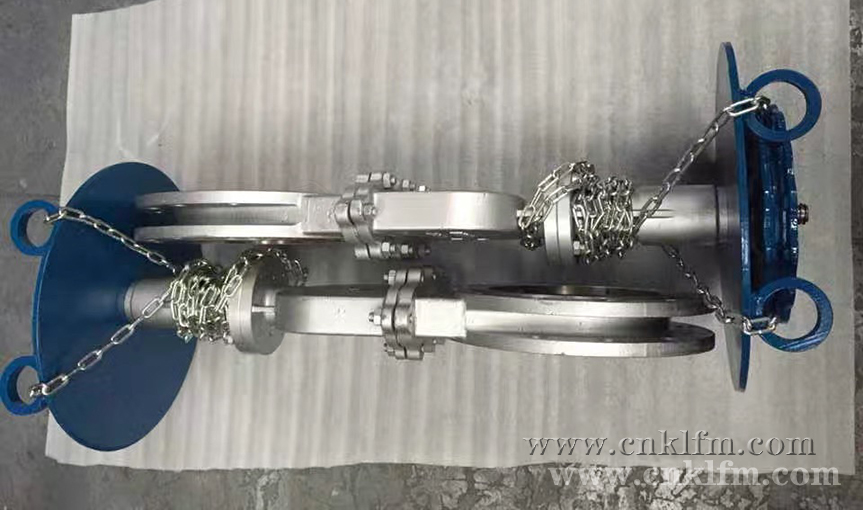

3、鏈輪：刀型閘閥配套鏈輪通常安裝于高空管道上使用，鏈條操作時應該使鏈條與鏈輪保持平行，切勿90度拉扯。 （以上手輪、傘齒輪跟鏈輪三種開關時間由個人操作速度決定。）

4、氣動：刀型閘閥所配的氣動執行器多為直行程雙作用（單作用需訂制），一般用于要求快速切斷或開關頻繁的場合。可根據現場特殊工況要求，配以手輪；當氣源出現故障時，可以通過手輪控制閥門的開啟或關閉。

根據現場需求還可以配套氣動附件實現遠程自動化控制，附件包括：電磁閥（電壓24V或220V可選），空氣過濾減壓閥，限位開關（磁性開關，接近開關或行程開關）等；如有防爆要求，需提出。

（配氣動執行器，現場必須提供充足的氣源，氣源壓力一般建議：0.4-0.8Mpa。）

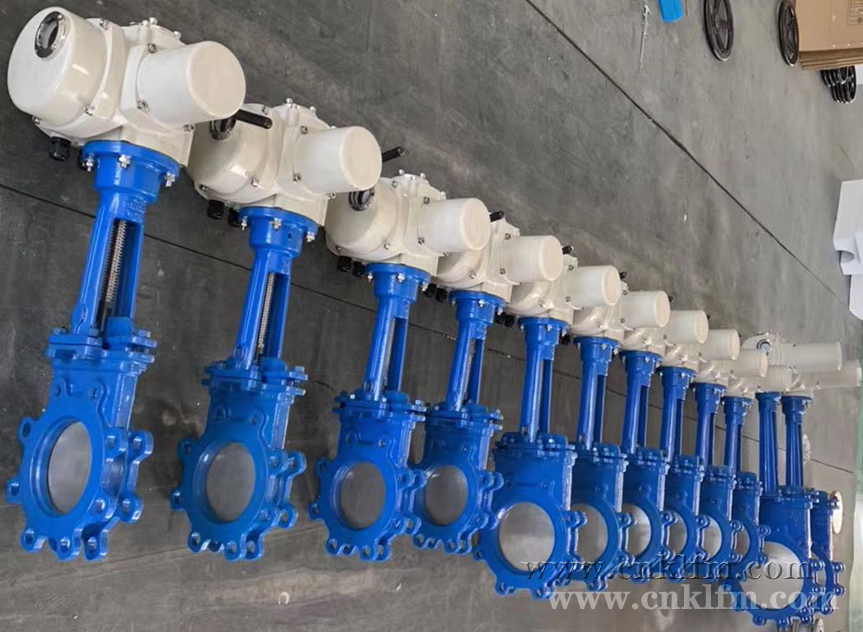

5、電動：電動裝置均采用多回轉執行機構，電壓常規為380V（扭距300N.M內220V電壓可訂制）。電動裝置配有手輪，萬一供電間斷，可以通過手輪操作刀型閘閥，有效控制介質，防止事故發生。

電動執行器一般分以下幾種（可根據要求選配）

（A）普通開關型、防爆開關型：現場需配有控制箱與之連接，進行控制刀型閘閥；或通過控制箱接入DCS總控系統，實現遠程控制。

（B）智能開關型、智能調節型、智能防爆型，智能防爆調節型：可直接接入DCS總控系統，實現就地或遠程控制。

（電動執行器不建議使用于開關頻繁的工況場合，會影響閥門整體的使用壽命。）

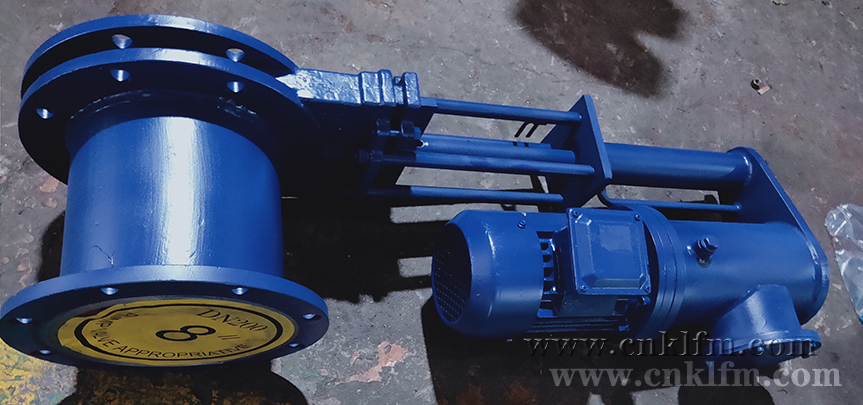

6、電液動：刀型閘閥配套電控液動裝置，通過往復推位控制閥門的開關。可實現遠距離，高空及危險地點程序控制。電壓常規為：380V（660V可訂制）。如有防爆要求，須提出。

7、液動：刀型閘閥配套液動裝置，通過往復推位控制閥門的開關。現場須有液壓站與閥門上液壓缸連接進而控制閥門。

（以上電液動跟液動兩種可適用于開關次數較多的使用工況。）
