氣動閘閥執行器附件知識：種類跟用途

氣動閘閥及其附件在工業領域中起著關鍵的作用，用于控制氣體、液體、油品以及各種不同的腐蝕性介質的流動。一起了解下關于氣動閘閥及其附件的知識，不同類型的氣動閘閥、附件的種類和用途，以及在不同工業應用中的實際應用。

第一部分：氣動閘閥概述

1.1 氣動閘閥的基本工作原理

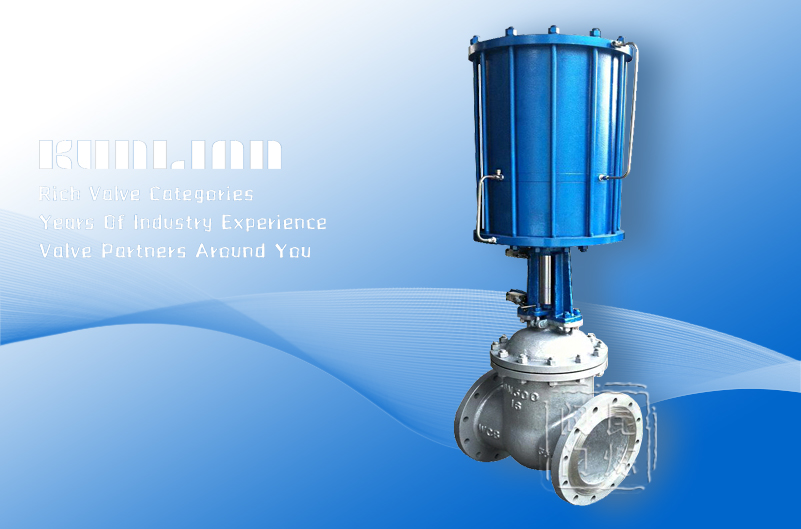

氣動閘閥是一種利用壓縮空氣來執行閥門操作的設備。它們的工作原理基于氣源提供的動力，通過壓縮空氣的力量來啟閉閥門，從而控制流體的流動。這些閥門的特點包括啟閉速度快、適用于快速兩位切斷和流量調節，以及適用于易燃易爆環境。

1.2 氣動閘閥的應用領域

氣動閘閥頻繁應用于各種不同的工業領域，包括建筑、水利、市政、化工、食品飲料、電站等。它們用于控制流體流動，確保工業過程的安全和效率。在這些領域，氣動閘閥可以用于切斷流體流動、調節流量以及其他多種應用。

1.3 氣動閘閥的類型

氣動閘閥有多種類型，每種類型適用于不同的應用需求。一些常見的氣動閘閥類型包括：

單作用氣動閘閥：氣動執行器為單作用類型，在選擇時需要確認氣開還是氣關，意思是氣源給到執行器后，選擇氣源進入執行器后是開啟閘閥狀態還是關閉閘閥狀態，只能選其中一種。

雙作用氣動閘閥：氣動執行器為雙作用類型，簡單理解就是氣開氣關型，不管是開啟閘閥還是關閉閘閥都需要?dú)庠磥?lái)控制。

不同連接形式氣動閘閥：氣動閘閥根據不同連接形式可分為法蘭式氣動閘閥、對夾式氣動閘閥跟焊接式氣動閘閥這三種常見連接形式。

不同材質的氣動閘閥：氣動閘閥根據不同材質可分為鑄鐵氣動閘閥、鑄鋼氣動閘閥、不銹鋼氣動閘閥、鍛鋼氣動閘閥等。

第二部分：氣動閘閥的附件

2.1 氣動三聯件

氣動三聯件是氣動閘閥中常見的附件之一，它們包括過濾器、減壓閥和油霧器。這些附件的作用如下：

過濾器：用于過濾壓縮空氣，防止雜質進入氣源系統。

減壓閥：常用的附件，用于將進口壓力降低到閥門所需的出口壓力，通常在0.4-0.7MPa之間。

油霧器：用于對壓縮空氣進行潤滑，以減少閥門和其他氣動部件的磨損。

2.2 氣動電磁閥

氣動電磁閥也稱為方向控制閥，用于控制氣動閘閥的開關操作。它們通過電磁鐵的勵磁/消磁來實現對氣動閘閥的開/關控制。這些電磁閥常用于需要遠程控制的應用，通過電壓信號來控制氣源氣路的通斷，以實現閥門的開關。

2.3 閥門限位開關

閥門限位開關也稱為行程開關或回信器，用于檢測閥門的開啟或關閉位置，并輸出開關量信號。這些信號可以由程控器接收或計算機采樣，以執行下一步的程序。閥門限位開關在自控系統中起著重要作用，用于閥門聯鎖保護和遠程報警指示。

2.4 閥門定位器

閥門定位器是氣動閘閥的關鍵附件之一，它們用于閘閥在不同開度位置的準確控制。閥門定位器將閥桿位移信號作為輸入的反饋測量信號，與控制器輸出信號進行比較，以確保氣動閘閥的開度與控制信號的要求一致。

2.5 導向閥

對于大容量的氣缸閥，導向閥是必要的配置。導向閥的作用是通過小氣量的氣信號來切換大氣量的管路，從而加快閥門的動作速度。導向閥的種類多種多樣，根據具體的氣動閘閥需求來選擇合適的類型。

2.6 閥門開度發信器和氣動阻尼器

如果需要掌握調節閥的閥位狀態，閥門開度發信器是不可少的配置，它可以反饋閥門在不同位置的開度信號。此外，氣動阻尼器用于控制氣量的大小，以調節閥門的動作速度，適用于需要慢開或慢關的應用。

2.7 安全條件控制

對于需要滿足安全條件的閘閥，通常需要配置電磁閥，以確保在突發情況下閥門處于安全的閥位。這是為了防止系統超壓或其他潛在危險。

第三部分：氣動閘閥在不同工業應用中的應用

3.1 化工工業

在化工工業中，氣動閘閥頻繁用于控制各種不同的化學介質的流動，包括酸、堿、溶劑等。它們通常需要耐腐蝕的材料制造，并配置適當?shù)母郊源_保安全操作。

3.2 石油和天然氣工業

在石油和天然氣工業中，氣動閘閥用于控制油氣的流動和壓力。它們經常面臨高壓高溫的環境，因此必須具有耐高溫和耐壓的性能。

3.3 制藥工業

制藥工業對氣動閘閥的潔凈度和衛生要求高，因?yàn)樗鼈冇糜诳刂扑幤泛蜕镏破返纳a(chǎn)過程。這些閥門通常采用不銹鋼或其他衛生級材料制造。

3.4 食品加工工業

在食品加工工業中，氣動閘閥用于控制各種不同的液體、粉末和顆粒的流動，確保食品生產過程的衛生和安全。

3.5 電力工業

在電力工業中，氣動閘閥用于控制冷卻水、蒸汽和其他介質的流動，以維護發電廠的運行和效率。

氣動閘閥及其附件在工業領域中用于控制各種不同介質的流動，確保工業過程的安全和效率。不同類型的氣動閘閥和附件可根據具體應用的需求進行配置，以滿足不同工業領域的要求。氣動閘閥技術在各行各業中不斷發展，以適應不斷變化的工業需求和標準。
