探討浮球式疏水閥的結構形式（什么是浮球式疏水閥）

當談到蒸汽加熱系統時，浮球式疏水閥是一款經常被使用的產品。它的主要作用是排放系統中產生的凝結水，以確保蒸汽加熱設備的高效運行。不同類型的浮球式疏水閥在不同的工作條件下發揮著關鍵作用，選擇合適的浮球式疏水閥對系統有節能效果，蒸汽得到有效利用。

在選擇浮球式疏水閥時，需要考慮多種因素，包括工作溫度、工作壓力、排水量、過冷度等。為了更好地理解浮球式疏水閥的不同類型以及它們的工作原理和適用范圍，我們將探討浮球式疏水閥的特性和優劣勢，以及其他類型結構的疏水閥特點。

1、機械型疏水閥

機械型疏水閥也被稱為浮子型疏水閥，是一種常見的疏水閥類型。其工作原理基于凝結水和蒸汽之間的密度差異。這種疏水閥內部零件通常包括一個浮子，當凝結水液位上升時，浮子隨之上升，從而打開閥門，允許凝結水排出。

機械型疏水閥具有以下優點：

過冷度較小，不受工作壓力和溫度變化的影響；能夠排放飽和溫度的凝結水，確保加熱設備的高效運行；適用于高背壓條件，最大背壓率通常可達80%；機械型疏水閥的種類包括自由浮球式、自由半浮球式、杠桿浮球式和倒吊桶式等。

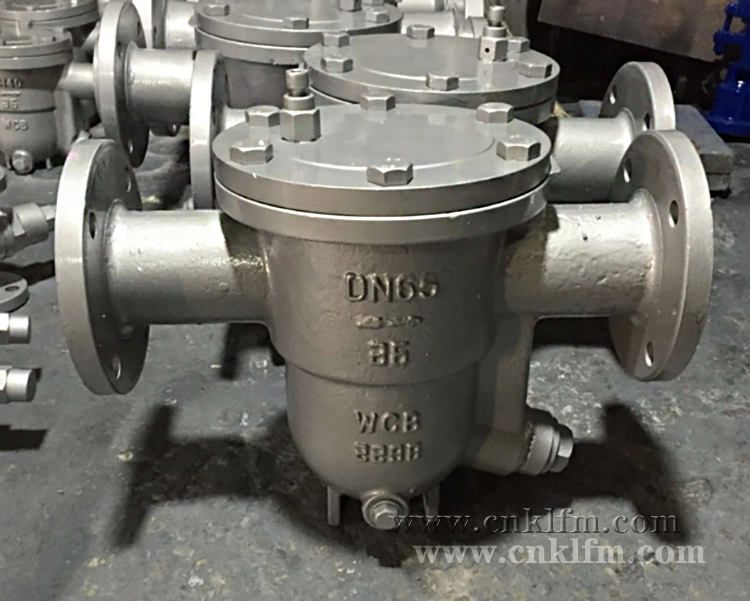

自由浮球式疏水閥

這種疏水閥結構簡單，內部只有一個活動部件——精細研磨的不銹鋼空心浮球。浮球既是浮子又是啟閉件，無易損零件，使用壽命長。它通常配備自動排空氣裝置，動作靈敏，能夠自動排出管道中的空氣，確保排水效率。

自由浮球式疏水閥的工作過程如下

設備啟動時，空氣排空裝置排出管道內的空氣；低溫凝結水進入疏水閥，浮球上升，閥門打開，凝結水迅速排出，蒸汽進入設備；設備升溫后，自動排空氣裝置關閉，疏水閥正常工作，浮球根據凝結水液位上升和下降來控制阻汽排水。

自由半浮球式疏水閥

這種疏水閥只有一個半浮球式的球桶作為活動部件。球桶既是啟閉件，又是密封件。它能抗水錘，沒有易損件，使用壽命長，無蒸汽泄漏。背壓率大于80%，能排放飽和溫度的凝結水。自由半浮球式疏水閥的工作原理類似自由浮球式疏水閥，但球桶的設計使其適用于更多的應用場景。

杠桿浮球式疏水閥

杠桿浮球式疏水閥與自由浮球式類似，但其內部結構使用浮球連接杠桿來驅動閥心的開啟和關閉。這種設計可以增加凝結水的排放量，通常用于大容量的加熱設備，使其成為理想的選擇。

倒吊桶式疏水閥

倒吊桶式疏水閥內部有一個倒吊桶作為液位敏感元件。這種疏水閥能排放空氣，抗水擊性能好，但由于其設計特點，不適合在工作壓差小于0.1MPa的情況下使用。

組合式過熱蒸汽疏水閥

組合式過熱蒸汽疏水閥結合了浮子式和倒吊桶式疏水閥的優點。它適用于過熱蒸汽管道，能夠及時排放過熱蒸汽中的凝結水，防止過熱蒸汽泄漏。這種疏水閥具有高溫度和高壓力的特點，使用壽命長。

2、熱靜力型疏水閥

熱靜力型疏水閥使用蒸汽和凝結水之間的溫差來控制閥門的開啟和關閉。這類疏水閥通常具有較大的過冷度，可以利用凝結水中的一部分顯熱，以保持閥前的高溫凝結水，防止蒸汽泄漏。熱靜力型疏水閥在溫度要求不高的小型加熱設備、伴熱管道、采暖設備等方面具有較廣的應用。

熱靜力型疏水閥主要分為以下幾種類型

膜盒式疏水閥

膜盒式疏水閥的主要動作元件是金屬膜盒，內充一種氣化溫度比水的飽和溫度低的液體。這種設計使得膜盒動作靈敏，能夠在低溫條件下工作，并具有抗水錘、使用壽命長的特點。

波紋管式疏水閥

波紋管式疏水閥的閥芯是不銹鋼波紋管，內充一種汽化溫度低于水飽和溫度的液體。這種疏水閥可以根據需要調節使用溫度范圍，背壓率大于70%，具有耐凍性和使用壽命長的特點。

雙金屬片式疏水閥

雙金屬片疏水閥的主要部件是雙金屬片感溫元件，其根據蒸汽溫度升降而受熱變形，推動閥心的開啟和關閉。這種疏水閥也可以根據需要調節使用溫度范圍，適用于高壓、高溫環境。

3、熱動力型疏水閥

熱動力型疏水閥的工作原理基于蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理，以產生閥片上下的不同壓差，從而驅動閥片的開啟和關閉。這類疏水閥的工作動力來自蒸汽，因此在排放蒸汽時浪費較多。它們通常結構簡單，但具有噪音等缺點。

熱動力型疏水閥主要包括以下類型

熱動力式疏水閥

熱動力式疏水閥內部包含一個活動閥片，該閥片既是敏感元件又是執行元件。根據蒸汽和凝結水通過時的流速和體積變化的不同，閥片上下產生不同的壓差，從而驅動閥片的開啟和關閉。這種疏水閥的漏汽率通常較低，過冷度較小。

圓盤式蒸汽保溫型疏水閥

圓盤式蒸汽保溫型疏水閥在熱動力式疏水閥的汽室外增加了一個保溫外殼。這個外殼允許管道內的蒸汽保持高溫，從而保持汽壓，確保疏水閥緊閉。當管道中出現凝結水時，外殼降溫，疏水閥開始排水。這種設計適用于高溫高壓的過熱蒸汽。

脈沖式疏水閥

脈沖式疏水閥使用兩個孔板來調節閥門的開啟和關閉，即使在完全關閉時，入口和出口仍然通過小孔相通，因此會有少量的蒸汽逸出，這種疏水閥的動作頻率很高。

孔板式疏水閥

孔板式疏水閥使用孔板來控制排水量，可根據需要選擇不同孔徑的孔板。這種疏水閥簡單，但需要確保正確選擇孔板以避免排水不足或過多的問題。通常不適用于間歇性生產的用汽設備或冷凝水量波動大的用汽設備。

包括浮球式疏水閥在內的其他蒸汽疏水閥在蒸汽加熱系統中是一款很重要的元件，選擇合適的蒸汽疏水閥類型取決于工作條件、背壓率、過冷度和其他因素。不同類型的蒸汽疏水閥各有優劣勢，適用于不同的應用場景。正確選擇和維護疏水閥可以確保蒸汽加熱系統的高效運行，延長設備壽命，降低能源消耗，減少維護成本。
