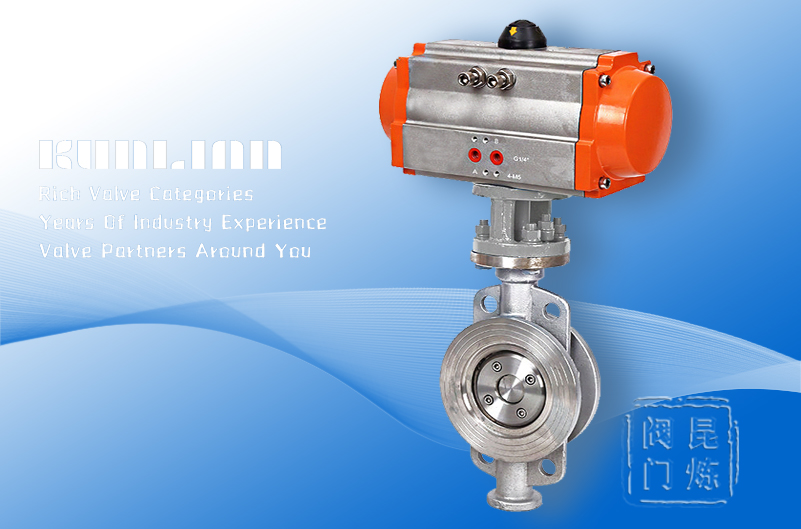

959210378D673H氣動硬密封蝶閥采用三維偏心結構，蝶板為軟硬層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點。氣動硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任意方向安裝。氣動硬密封蝶閥被用于介質溫度≤425℃的冶金、電力、石油、化工等工業管道上，做調節流量和截?cái)嗔黧w使用。
（1）氣動硬密封蝶閥采用三偏心密封結構，閥座與蝶板磨損小，具有越觀越緊的密封功能。
（2）密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用長等特點。
（3）蝶板密封面采用堆焊鈷基硬質合金，密封面，使用長。
（4）大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
（5）氣動硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任意方向安裝。
（6）氣動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
| 設計標準 | GB/T12238-1989 |
| 法蘭連接尺寸 | GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
| 結構長度 | GB/T12221-1989 |
| 壓力試驗 | GB/T13927-2000；JB/T9092-1999 |
| 公稱通徑 | DN50～1200mm | 執行器型號 | GT、AT、AW系列單雙作用氣動執行器 |
| 公稱壓力(MPa) | PN1.0、1.6、2.5MPa | 供氣壓力 | 0.4～0.7MPa |
| 閥體形式 | 直通鑄造閥體 | 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 連接形式 | 法蘭式、對夾式 | 環境溫度 | -30～+70℃ |
| 閥芯形式 | 蝶板式 | 作用形式 | 單作用執行機構、雙作用執行機構 |
| 密封填料 | 柔性石墨、聚四氟乙烯 | 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
| 流量特性 | 近似等百分比、直線性 | 采用氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。 1、齒輪式雙活塞，輸出力矩大，體積小。 2、氣缸選用鋁金材料，重量輕、外形美觀。 3、可在頂部、底部安裝手動操作機構。 4、齒條式連接可調節開啟角度、額定流量。 5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。 6、IS05211標準連接為產品的安裝更換提供了方便。 7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使與閥門的同步。 | |
| 動作范圍 | 0～90° | ||
| 泄露量Q | 符合ANSI B16.104 IV級標準 | ||
| 適用溫度 | 硬密封≤450℃ | ||
| 基本誤差 | 帶定位器：小于全行程的±2% | ||
| 回差 | 帶定位器：小于全行程的2% | ||
| 可調范圍 | 50：1 | ||
| 配置執行機構 | GT、AT、AW系列單雙作用氣動執行器 | ||
| 控制方式 | 開關兩位控制、4-20mA模擬量控制 | ||
| 零件名稱 | 材料 |
| 閥體 | 鑄鐵、不銹鋼、鉻鉬鋼、合金鋼 |
| 蝶板 | 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
| 密封圈 | 不銹鋼與耐高溫石棉板組合成多層次 |
| 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 填料 | O型圈、柔性石墨 |
| 公稱通徑DN(mm) | DN50～1200 | ||||
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低壓氣密試驗 | 0.5～0.7 | ||||
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 | ||||
| 適用溫度 | 碳鋼：-29℃～600℃ 不銹鋼：-40℃～600℃ | ||||
獲取D673H-氣動硬密封蝶閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
D673H-氣動硬密封蝶閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
