959210378H742X液動(氣動)池底排泥閥常用于城市水廠、污水處理廠的沉淀池底排放污泥用。排泥閥的適用介質為原生污水，介質的溫度一般應小于50℃，其工作水深小于10米。排泥閥的動力源主要有：手動、氣動、電動、液動；結構形式主要有：活塞、隔膜、角型。注意：排泥閥應安裝在原管線的底部，并選用與排污水流成切線的排泥三通，還應考慮到排放過程中沖刷對附件基礎的影響，排泥閥安裝完畢后應關閉。

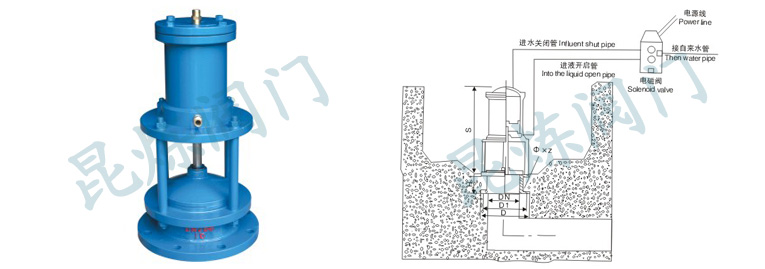

H742X液動(氣動)池底排泥閥由液壓缸和閥體組成，用換向閥改變流體進入液壓缸的上腔或下腔推動活塞運動，并帶動閥板升降，使閥開啟或關閉達到流體通斷。液壓缸工作介質用于清水，壓力取之于自來水自身壓力，不用另加設備;用電磁換向閥與液壓缸配套便于實現自控，遠控或集中控制。液動/氣動池底排泥閥密封性好、開關、檢修方便。
| 公稱通徑 | DN40-DN400 | 公稱壓力 | 1.6Mpa | 適用溫度 | 常溫 | 適用介質 | 水 |
| 閥體 | 鑄鐵/碳鋼 | 閥板 | 鑄鐵/碳鋼 | 閥桿 | 不銹鋼 | 液壓缸 | 碳鋼/不銹鋼 | 密封圈 | 丁腈橡膠 |
| 公稱通徑 | 連接尺寸 | 進液接管(G) | ||||
| D | D1 | Φ×Z | S | H | ||
| 150 | 280 | 240 | 23-8 | 490 | 130 | 1/2" |
| 200 | 335 | 295 | 23-8 | 530 | 140 | 1/2" |
| 250 | 390 | 350 | 23-12 | 570 | 150 | 1/2" |
| 300 | 440 | 400 | 23-12 | 610 | 160 | 1/2" |
| 350 | 510 | 460 | 25-16 | 650 | 170 | 1/2" |
| 400 | 565 | 515 | 25-16 | 710 | 180 | 1/2" |
獲取H742X-液動(氣動)池底排泥閥報價或訂購產品時請提供以下參數:
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
H742X-液動(氣動)池底排泥閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
