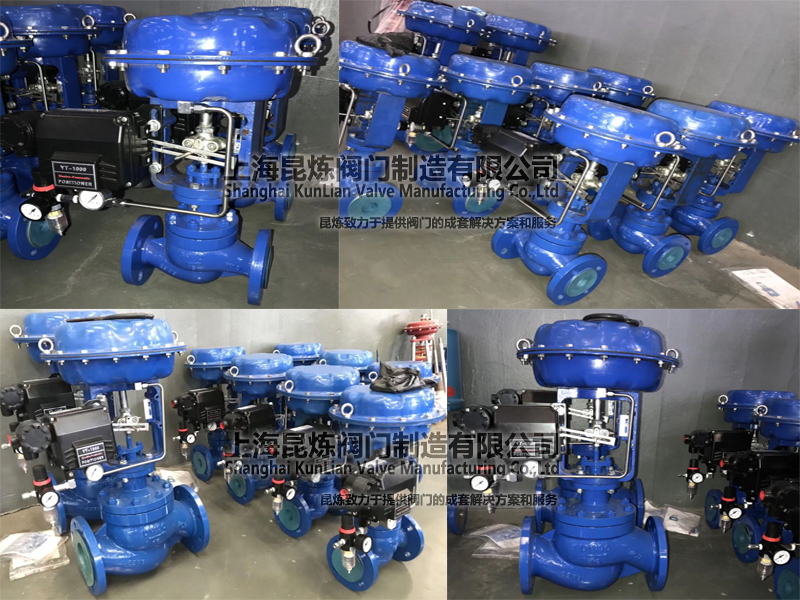

959210378ZJHM、ZXM氣動套筒調節閥因?yàn)槠浞�(wěn)定性好、維護簡單而應用，可設計成平衡式消了閥瓣上的大部分靜態不平衡力，并有阻尼作用，可以減小流體流動引發振動，能用于壓差相對較大的場合，可選擇多彈簧氣動薄膜機構或電動執行機構等。
閥體型式：直通鑄造球型閥體
閥芯型式：平衡式套筒型閥芯
公稱通徑：DN25~300 NPS 1〞~12〞
公稱壓力：PN16~100 CLASS 150LB~600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法蘭距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）
散熱片型（-45℃~大于230℃場合）
低溫加長型（-196℃~-45℃）、波紋管密封型
填料：V型聚四氟乙烯填料、柔性石墨填料等
密封墊：金屬夾石墨密封墊
執行機構：氣動：多彈簧薄膜執行機構、活塞式執行機構
表面涂漆：多種顏色
| 流量特性 | 直線、等百分比、快開 | ||
| 可調范圍 | 50:1 | ||
| 額定CV值 | 等百分比CV10~1400 ，直線CV11~1500 | ||
| 允許泄漏量 | 硬密封平衡式:II級（0.5% 閥額定容量）軟密封平衡式：V級 | ||
| 性能指標 | 氣動 | 電動 | |
| 基本誤差% | ±1.5 | ±1.0 | |
| 回差% | ≤1.5 | ≤1.0 | |
| 死區% | ≤0.6 | ≤1.0 | |
| 始終點偏差% | ±2.5 | ±2.5 | |
| 額定行程偏差% | ≤2.5 | ≤2.5 | |
| 閥座直徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||
| 額定流量系數Cv | 等百分比 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1400 | ||
| 直線 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1500 | |||
| 公稱通徑 | 行程 | 可選流量系數Cv（★標準型 ●推薦 ○定制） | |||||||||||||
| DN25 | 16mm | ★ | |||||||||||||
| DN32 | 25mm | ○ | ★ | ||||||||||||
| DN40 | ○ | ● | ★ | ||||||||||||
| DN50 | ○ | ● | ● | ★ | |||||||||||
| DN65 | 40mm | ○ | ○ | ○ | ★ | ||||||||||
| DN80 | ○ | ○ | ○ | ● | ★ | ||||||||||
| DN100 | ○ | ○ | ○ | ● | ● | ★ | |||||||||
| DN125 | 60mm | ○ | ○ | ○ | ★ | ||||||||||
| DN150 | ○ | ○ | ● | ★ | |||||||||||
| DN200 | ○ | ○ | ● | ● | ★ | ||||||||||
| DN250 | 100mm | ○ | ● | ● | ★ | ||||||||||
| DN300 | ○ | ● | ● | ★ | |||||||||||
| 氣動執行機構 膜片有效面積Ae (cm2) |
ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | |||||||||||
| 350 | 560 | 900 | 1600 | ||||||||||||
| 作用方式 | 彈簧范圍 | 金屬密封允許壓差（MPa） | |||||||||||||
| 氣開 | 20-100KPa | 3 | 2.25 | 2.25 | 1.95 | 2.36 | 2.04 | 1.67 | 1.41 | 1.41 | 1.14 | 0.65 | 0.55 | ||
| 40-200KPa | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 1.55 | 1.4 | |||
| 80-240KPa | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 4.08 | 4.08 | |||
| 氣關 | 20-100KPa | 1.5 | 1.13 | 1.13 | 0.98 | 1.18 | 1.02 | 0.84 | 0.71 | 0.71 | 0.57 | 0.65 | 0.55 | ||
| 40-200KPa | 4.5 | 3.38 | 3.38 | 2.93 | 3.54 | 3.06 | 2.51 | 2.12 | 2.12 | 1.71 | 1.8 | 1.55 | |||
| 80-240KPa | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 5.85 | 4.94 | 4.94 | 4 | 4.08 | 3.65 | |||
獲取ZJHM、ZXM-氣動套筒調節閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
ZJHM、ZXM-氣動套筒調節閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
