959210378FD971X/F防爆電動對夾蝶閥具有體積小、輕便、性能好、配套簡單、流通能力大，適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門應用于食品、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
1、具有結構簡單、體積小、重量輕、材料耗用省、安裝尺寸小、開關快、90°往復回轉，驅動力矩小等特點，用于截?cái)唷⒔油ā⒄{(diào)節管路中的介質，具有良好的流體控制特性和關閉密封性能。
2、可以運送泥漿，在管道口積存液體少。低壓下，可以實現好的密封，調節性能好。
3、蝶板的流線形設計，使流體阻力損失小，是一種節能型產品。
4、閥桿為通桿結構，經過調質處理，有好的綜合力學性能和抗腐蝕性，抗擦傷性。啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。
5、連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接。
| 公稱通徑 | DN50～600mm |
| 公稱壓力 | PN1.0、1.6MPa |
| 閥軸材質 | 碳鋼、304/316/316L不銹鋼 |
| 閥體材質 | 球墨鑄鐵、碳鋼、不銹鋼 |
| 閥板材質 | 球墨鑄鐵、304/316/316L不銹鋼 、尼龍 |
| 閥座密封 | EPDM、NBR、耐磨橡膠 |
| 結構形式 | 中線型 、無銷型 |
| 溫度 | EPDM≤105℃、NBR≤68℃ |
| 適用介質 | 水、空氣、天然氣 |
| 特點 | 用途廣、整體造價低、流量大、流阻小 |
| 電源 | AC110、220、380V/DC24、220V |
| 輸出力矩 | 80N·M～3000N·M |
| 任選功能 | 防爆開關型、防爆調節型 |
| 動作范圍 | 0～90°±5° |
| 電機 | 全封閉式感應電機 |
| 環境溫度 | -20℃～70℃ |
| 手動操作 | 機械離合機構 |
| 自鎖裝置 | 蝸輪、蝸桿機構提供自鎖 |
| 防護等級 | Exd Ⅱ BT4/IP67 |
| 輸入信號 | 0-10，1-5VDC/4-20mA(調節型) |

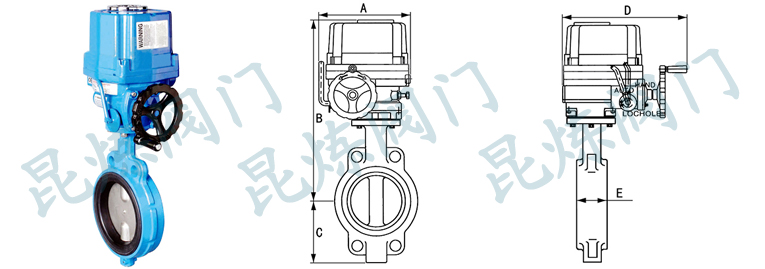

| 公稱通徑DN | A | B | C | D | E |
| 壓力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 |
| 40 | 170 | 360 | 57 | 258 | 32 |
| 50 | 170 | 360 | 62 | 258 | 43 |
| 65 | 170 | 372 | 70 | 258 | 46 |
| 80 | 170 | 379 | 89 | 258 | 46 |
| 100 | 170 | 398 | 106 | 258 | 52 |
| 125 | 229 | 450 | 120 | 338 | 56 |
| 150 | 229 | 463 | 132 | 338 | 56 |
| 200 | 259 | 528 | 164 | 338 | 60 |
| 250 | 259 | 558 | 200 | 368 | 68 |
| 300 | 259 | 596 | 238 | 368 | 78 |
| 350 | 297 | 683 | 280 | 410 | 78 |
| 400 | 297 | 715 | 302 | 410 | 102 |
| 450 | 319 | 970 | 335 | 410 | 114 |
| 500 | 319 | 1028 | 360 | 410 | 127 |
| 600 | 319 | 1110 | 459 | 410 | 151 |
獲取FD971X/F-防爆電動對夾蝶閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
FD971X/F-防爆電動對夾蝶閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
