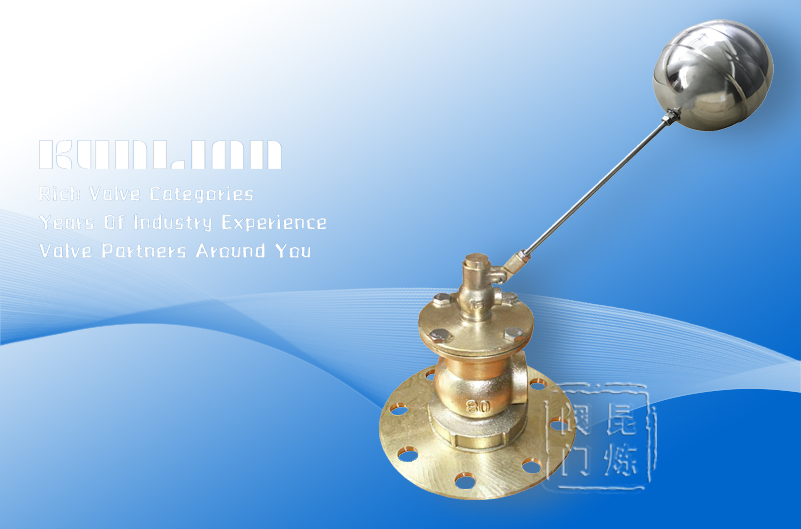

959210378KL-101A1不銹鋼法蘭小孔浮球閥具有自動開啟、關閉進水管以此控制液位的使用功能。不銹鋼法蘭小孔浮球閥采用不銹鋼材而成，其體積較小安裝方便、水頭損失小，能使水箱、水池利用率。對于新建水箱、水池，由于浮球體積的縮小，而使水箱、水池上部應留給浮球自由浮動空間所需要的操作高度也相應減小，減少水池、水箱的造價，它克服了以往浮球閥體積大、易損壞、工作溢水的缺點。昆煉浮球閥產品的結構緊湊性能好，本閥進水位置裝有過濾粗網所以有過濾防堵塞的功能，是安裝在水箱、水池自動控制水位的產品。
| 執行標準 | QB/T1199-1991 |
| 使用壓力 | 0.04Mpa-1.0Mpa |
| 使用介質 | 水 |
| 殼體材料 | 不銹鋼 |
| 使用溫度 | ≤80℃ |
使用不銹鋼法蘭小孔浮球閥時，可將杠桿（9）的一端擰在彎板（12）上，另一端擰在浮球（10）上，并將杠桿的兩端的M6螺帽擰緊。把裝配好的閥連接在進水管上并使其出水口朝下，初次使用請用手將杠桿抬起數次試驗本閥工作狀態是否正常，若正常可使用。
| 型號 | 通徑DN | 連接方式 | 連接尺寸 | 結構 | 尺寸 | |||
| G螺紋 | D1 | A | ||||||
| KL-101A | DN15 | 管螺紋 | G1/2" | 25 | 85 | |||
| DN20 | 管螺紋 | G3/4" | 30 | 130 | ||||
| DN25 | 管螺紋 | G1" | 37 | 135 | ||||
| DN32 | 管螺紋 | G1-1/4" | 47 | 145 | ||||
| DN40 | 管螺紋 | G1-1/2" | 53 | 165 | ||||
| DN50 | 管螺紋 | G2" | 65 | 175 | ||||
| DN65 | 管螺紋 | G2-1/2" | 80 | 200 | ||||
| DN80 | 管螺紋 | G3" | 93 | 225 | ||||
| DN100 | 管螺紋 | G4" | 120 | 250 | ||||
| KL-101A1 | DN80 | 法蘭 | D3 | D4 | n | D5 | 230 | |
| 160 | 195 | 8 | 18 | |||||
| DN100 | 法蘭 | 180 | 215 | 8 | 18 | 255 | ||
| DN150 | 法蘭 | 240 | 280 | 8 | 23 | 270 | ||
| DN200 | 法蘭 | 280 | 335 | 8 | 23 | 330 | ||
| DN250 | 法蘭 | 335 | 370 | 12 | 23 | 520 | ||
| DN300 | 法蘭 | 395 | 435 | 12 | 23 | 600 | ||
1、安裝不銹鋼法蘭小孔浮球閥前須先放水沖洗掉管道內異物。
2、阻尼小孔（1）不得任意鉆擴。
3、產品正常使用后，須做好日常檢查，發現開關不正常應及時維修或更換以免造成損失。
4、水箱、水池須設置溢水口，并與排水管道相連接以防造成損失。
| 不能開啟 | 不能關閉 | |
| a | 柱塞（3）被異物阻塞，應清除其表面上的異物 | 在密封圈（2）上有異物，應清除異物 |
| b | 小柱塞（7）被異物阻塞，應清除其表面上的異物 | L型密封圈（4）損壞，應更換L型密封圈（4） |
| c | 彎板（12）被卡住，應修整或更換彎板 | 彎板（12）被卡住，應修整彎板 |
| d | 阻尼小孔變大，應對其進行修復 | 彈簧損壞，應更換彈簧 |
| e | 過濾網被異物堵住，應清洗過濾網 | 浮球（10）破損，應更換浮球 |
獲取KL-101A1-不銹鋼法蘭小孔浮球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
KL-101A1-不銹鋼法蘭小孔浮球閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
