959210378FT14杠桿浮球式蒸汽疏水閥是依據蒸汽跟凝結水之間的密度差異，通過凝結水液位的高度變化，使浮球上升或下降來帶動閥瓣的開啟或者關閉，達到阻氣排水的使用目的。杠桿浮球式蒸汽疏水閥排水量持續、保證熱傳遞，在冷凝水重或者輕的負荷下工作皆比較有效率。較常見于安裝在化工單位的低、中壓換熱設備及管網，適用于不積液、大排液量、帶自動溫度控制排水裝置的工況場合。當設備剛啟動的時候疏水閥整體是常溫的，內置的膜盒內感溫元件處在收縮的狀態，于是閥口開放連續排放出管內的初始空氣來實現啟動。當入口處的冷凝水進入到疏水閥的時候，空氣會從排氣口的位置排出，連動的杠桿浮球隨著冷凝水的液位上升，閥座設計能使閥內的冷凝水從排水口的位置排出。當蒸汽跟熱凝水進入到疏水閥的時候，內置的膜盒內感溫液體因為受熱而膨脹，以此帶動閥片來關閉排氣口，連動的杠桿浮球隨著凝結水的高度位置調節排水口的開閉，根據排水口的啟閉動作排出熱凝水。當凝結水不再進入疏水閥的時候，閥內的杠桿浮球隨著液位高度的下降關閉排水口，因為排水口一直是在凝結水液位以下的位置，所以會形成水封沒有蒸汽泄露。
| DN15-DN25 螺紋 | BSP或NPT |
| DN15-DN25 法蘭 | EN 1092 PN16/PN25，ANSI 150 |

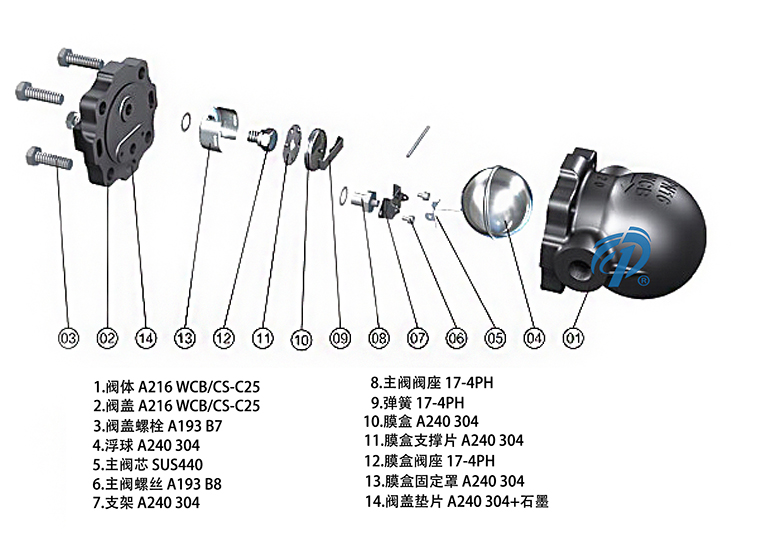

| 零件 | 材料 |
| 閥體、閥蓋 | A216 WCB |
| 閥蓋螺栓 | A193 B7 |
| 閥蓋墊片 | 石墨+SS304/316 |
| 閥座 | A276 430 |
| 浮球和過濾網 | A240 304 |
| 排空氣裝置 | A240 304 |
| 注：疏水閥材質、表面漆可按照客戶需求或?qū)嶋H操作環境而定 | |
| 設計標準 | ISO6552；EN26704 |
| 連接長度 | EN26554 |
| 試驗與檢驗 | EN26948 |

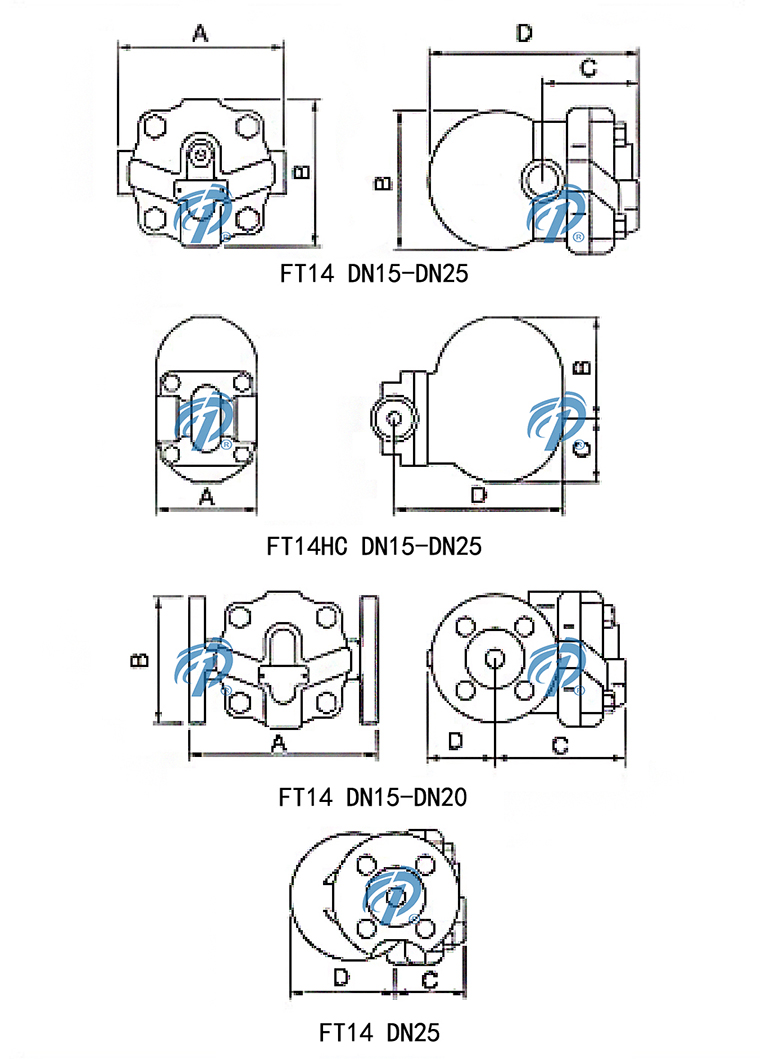

FT14螺紋杠桿浮球式蒸汽疏水閥尺寸表
| Size | A | B | C | D |
| DN15 | 121 | 107 | 67 | 147 |
| DN20 | 121 | 107 | 67 | 147 |
| DN25 | 145 | 107 | 67 | 166 |
FT14HC螺紋杠桿浮球式蒸汽疏水閥尺寸表
| Size | A | B | C | D |
| DN15 | 121 | 120 | 75 | 198 |
| DN20 | 121 | 120 | 75 | 198 |
| DN25 | 121 | 120 | 75 | 198 |
FT44法蘭杠桿浮球式蒸汽疏水閥尺寸表
| Size | A | B | C | D |
| DN15 | 150 | 107 | 101 | 55 |
| DN20 | 150 | 107 | 101 | 55 |
| DN25 | 160 | 70 | 70 | 100 |
| 癥狀 | 原因 | 診斷 | 處理 |
| 不排凝結水 | 進出口堵塞 | 雜質堵塞 | 清除 |
| 過濾網堵塞 | 過濾網 | 清除 | |
| 浮球浮不起來 | 浮球內是否進水 | 更換浮球 | |
| 蒸汽汽鎖 | 排氣組件故障 | 更換排氣組件 | |
| 噴放 | 閥座密合故障 | 閥座與閥芯有異物 | 清除 |
| 閥蓋與閥座孔附近有腐蝕穿透 | 用對應材料補焊,或更換新件 | ||
| 泄漏蒸汽 | 閥座部位泄漏 | 安裝方向是否正確 | 水平安裝 |
| 閥座與閥芯密封不好 | 進行研磨 | ||
| 閥座與閥芯有劃傷 | 研磨后仍泄漏蒸汽時,更換新件 | ||
| 閥座螺栓松動 | 進行緊固 | ||
| 浮球破損 | 由水錘造成 | 工作壓力波動 | 檢查操作工況 |
| 管道工藝存在問題 | 檢查配管情況 |

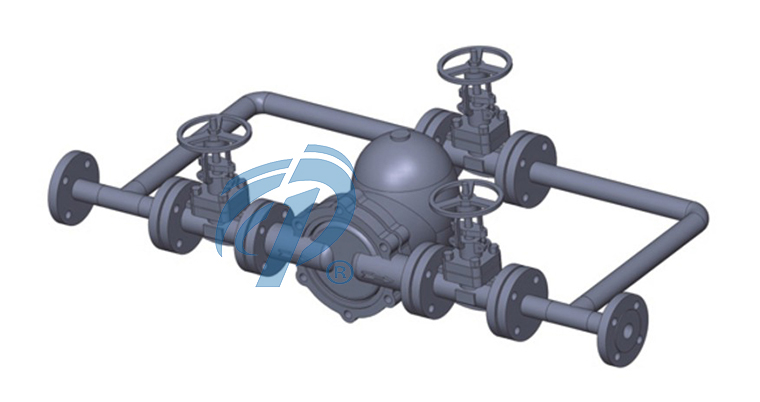

1、設計時，請在管道上預設旁通支路，并在閥前跟閥后的位置安裝開關閥（如：截止閥等），方便以后可以不停車維護。
2、安裝時，疏水閥四周位置請預留100mm左右的空間大小，以及清理閥蓋跟正上方的障礙物，方便以后維護的工作。
3、使用時，請在管道吹掃前預先隔斷疏水閥。
4、故障時，疏水閥漏氣或者不排液現象，請聯系我司售后服務，以便及時排疑解難。
獲取FT14-杠桿浮球式蒸汽疏水閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
FT14-杠桿浮球式蒸汽疏水閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
