959210378TD16F法蘭熱動力式蒸汽疏水閥利用管內的蒸汽跟凝結水通過時的流速和體積變化，使閥片上下產生不同的壓差，驅動閥片啟閉疏水閥，以此達到阻氣排水的使用目的。其使用一個可移動的部件（不銹鋼閥瓣）達到一個干凈而且氣密性高的排放。它可以耐過熱蒸汽、水力沖擊、耐腐蝕冷凝水、冰凍和震動。常見安裝于蒸汽用戶的高、中、低壓蒸汽管網或伴熱工況。當裝置啟動時空氣跟冷凝水進入疏水閥內，閥片在工作壓差作用下會被推離閥座，排出空氣跟冷凝水。熱凝水進入到疏水閥，閥片仍然被推離閥座，排放動作不受溫度影響。當蒸汽進入的時候，由于蒸汽的流速比凝結水的流速快，閥片在蒸汽流動的吸力下會貼向閥座，同時因?yàn)殚y片上部的受力面積（整個閥片）大于下部（蒸汽入口），所以閥片緊緊地關閉閥口。閥口被關閉的時候，閥片上部的蒸汽會被封存在閥帽內形成汽室。直到汽室內的蒸汽冷凝降溫之后，汽室里的壓降會促使閥片重新被推開，繼續排放凝結水。
| DN15-DN50 螺紋 | BSP或NPT |
| DN15-DN150 法蘭 | EN 1092 PN16/PN25 ANSI 150 |
| 零件 | 材料 |
| 閥體 | 鑄鋼 A216 WCB |
| 閥蓋 | A240 304 |
| 閥瓣 | A276 420 |
| 閥座 | A276 420 |
| 過濾網 | A240 304 |
| 注：疏水閥材質、表面漆可按照客戶需求或?qū)嶋H操作環境而定 | |
| 設計標準 | ISO6552；GB/T22654 |
| 連接長度 | EN26554；GB/T12250 |
| 試驗與檢驗 | EN26948：GB/T12251 |
CS19疏水閥

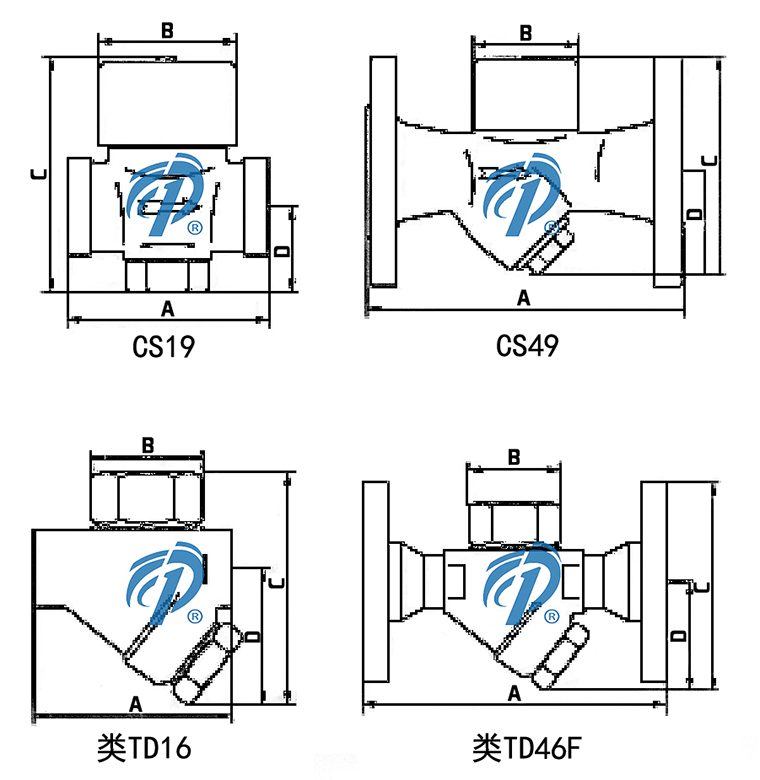

| Size | A | B | C | D |
| DN15 | 75 | 59 | 95 | 40 |
| DN20 | 85 | 59 | 100 | 36 |
| DN25 | 95 | 59 | 108 | 42 |
| DN32 | 115 | 73 | 115 | 50 |
| DN40 | 115 | 73 | 115 | 50 |
| DN50 | 170 | 73 | 127 | 87 |
TD16疏水閥
| Size | A | B | C | D |
| DN15 | 78 | 57 | 96 | 55 |
| DN20 | 85 | 57 | 104 | 60 |
| DN25 | 95 | 57 | 113 | 65 |
CS49疏水閥
| Size | A | B | C | D |
| DN15 | 90 | 53 | 110 | 50 |
| DN20 | 90 | 53 | 112 | 52 |
| DN25 | 90 | 53 | 118 | 56 |
| DN32 | 130 | 77 | 160 | 81 |
| DN40 | 130 | 77 | 160 | 81 |
| DN50 | 130 | 80 | 195 | 95 |
TD16F疏水閥
| Size | A | B | C | D |
| DN15 | 150 | 57 | 96 | 55 |
| DN20 | 150 | 57 | 104 | 60 |
| DN25 | 160 | 57 | 113 | 65 |
| 癥狀 | 原因 | 診斷 | 處理 |
| 不排或滯留凝結水 | 進出口堵塞 | 雜質堵塞 | 清除 |
| 過濾網堵塞 | 過濾網堵塞 | 清除 | |
| 圓盤閥片沒開 | 入口壓力是否過高 | 核對銘牌參數 | |
| 閥片是否粘在閥座上（中間有油） | 清除 | ||
| 是否發生蒸汽鎖 | 檢查配管 | ||
| 背壓是否過高 | 核對銘牌參數 | ||
| 泄漏蒸汽 | 閥座部位泄漏 | 閥片是否粘在閥蓋上（中間有油） | 清除 |
| 閥座與閥芯密封不好 | 進行研磨 | ||
| 雜質積存在閥座密封面 | 清除 | ||
| 密封墊泄漏 | 更換墊圈 |

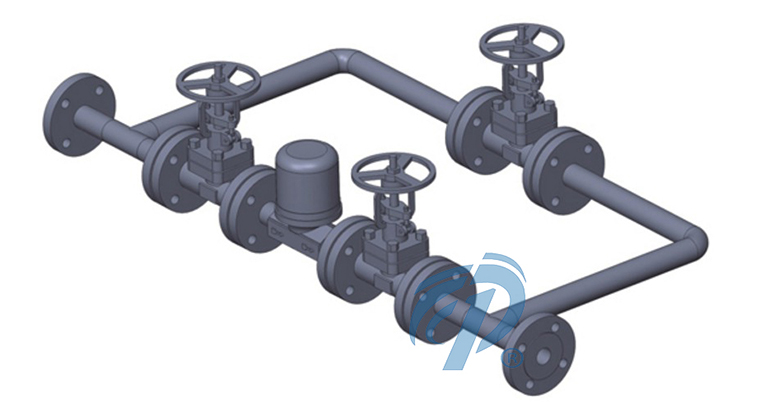

1、設計時，請預留旁通，并于閥前、閥后安裝閥門，方便于日后不停車維護。
2、安裝時，疏水閥四周請預留100mm左右的空間，以及閥蓋跟正上方的障礙物，方便于日后維護。
3、使用時，請?jiān)诠艿来祾咔邦A(yù)先隔斷疏水閥。
4、故障時，疏水閥漏氣或者不排液現象，請聯系我司售后服務，以便及時排疑解難。
獲取TD16F-法蘭熱動力式蒸汽疏水閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
TD16F-法蘭熱動力式蒸汽疏水閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
