復合式排氣閥

復合式排氣閥是管道運行系統中不可忽視的一款輔助元件，其應用于管路上的頂部、拐彎或有閉氣的位置，用來排出管內的氣體以達到疏通管道的作用。如管道系統中未安裝排氣閥，管道容易出現氣阻，使管道出現水容量達不到設計要求；其次，管道在運轉時出現停電、停泵的時候，管內出現負壓時可能會引起管道振動或破裂的情況。

復合式排氣閥工作原理

復合式排氣閥閥體為扁形狀，閥內件包括不銹鋼浮球、不銹鋼護球筒和密封墊片組成。本閥安裝在泵出口處或配水管線中，用來排出聚集在管中的空氣，以提高管線及水泵的使用效率，當管內產生負壓時，此閥迅速吸入外界空氣， 防止管線因負壓而損壞。當管內開始注水時，復合式排氣閥內置浮球處在開啟的位置，進入排氣過程，當空氣排完時，閥內充滿水，使得浮球受浮力上升，待浮球接觸排氣口時關閉，復合式排氣閥停止排氣動作，當管內水正常輸送時，如有少量空氣聚集在閥內到相當的程度，閥內水位下降，此時空氣由排氣孔排出。當水泵停止時，管內水流空或遇管內產生負壓，此時復合式排氣閥排氣口開啟，吸入空氣，確保管線安全。

復合式排氣閥安裝使用說明

1、復合式排氣閥應豎直安裝，一般需砌窨井加以保護及防凍。

2、本閥與連接丁字管之間需加一同口徑地下式閥門。

3、復合式排氣閥應設置在頂部位置垂直安裝。

4、地下管道排氣閥應設置在井內，采取保溫措施。

5、在長距離的輸水管道上，每隔500-1000m應考慮設置一個復合式排氣閥。

6、排氣閥口徑一般為主管道直徑的1/8~1/5。

根據管徑大小選擇不同規格的復合式排氣閥（下表僅作參考）

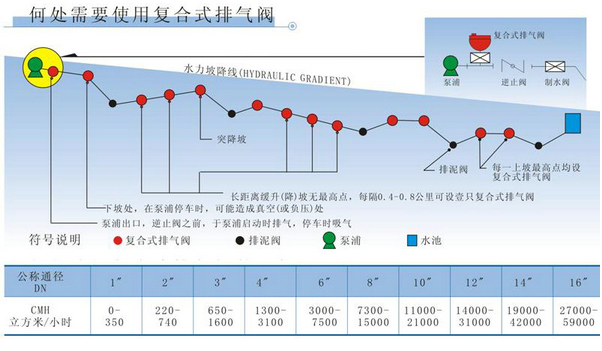

復合式排氣閥安裝位置

復合式排氣閥用于污水管道上的高點或有閉氣的地方，用排出管內的氣體來疏通管道，達到正常工作。如不裝排氣閥，管道出現氣阻，是管道出水容量達不到設計要求，其次：其次：管道在運轉時出現停電、停泵管道及時出現負壓會引起管道振動或破裂，排（吸）氣閥就把空氣吸入管內，以免管道振動或破裂。

復合式排氣閥為圓桶狀閥體，其內部主要含有一組不銹鋼球，桿及塞。本閥裝設于泵浦出水口處或送配水管線中，用以排出管中集結之空氣，或于管線較高處集結之微量空氣排放至空氣中，管內有負壓產生時，此閥吸入外界空氣，以免管線因負壓所產生的毀損。

復合式排氣閥適用范圍

復合式排氣閥應用于采暖系統、集中供熱系統、采暖鍋爐、空調、輸水管線、地板采暖及太陽能采暖系統等管道排氣。因為水中通常都溶有空氣，而且空氣的溶解度隨著溫度的升高而減少，這樣水中氣體逐漸從水中分離出來，并逐漸聚在一起形成大的氣泡等，因為有水的補充，所以經常有氣體產生。
