959210378CARX-16C新型復合式排氣閥用于管路上的高點或有閉氣的地方，來排出管道的氣體來疏通管道，使管道達到正常工作。如不裝排氣閥，管道出現氣阻，使管道出水容量達不到設計要求。其次：管道在運行時出現停電，停泵管道及時出現負壓力會引起管道振動或破裂，排、進氣閥就把空氣吸入管內，以免管道振動或破裂。
當水進入管道時，塞頭停在定浮球上部，進行大量排氣，當空氣排完時，水流入閥內把球浮起，傳動塞頭到關閉，停止排氣。管道在正常運轉時自然會產生少量氣體，這些氣體全聚集到管道上部，到相當程度，閥內水位下降，浮球順?biāo)陆禋怏w從小孔排出。如出現停電、停泵，管內水流空時會出現負壓，浮球順?biāo)陆担蜷_小孔帶動大孔進行大量進氣確保管道安全。
新型復合式排氣閥在原基礎上改進，在使用性能及外觀上較好。
| 公稱通徑DN（mm） | 25（1"）~400（16"） |
| 公稱壓力PN（Mpa） | 1.0~2.5 |
| 使用溫度（℃） | 0~85 |
| 適用介質 | 清水、原水（注：不能用于污水系統） |

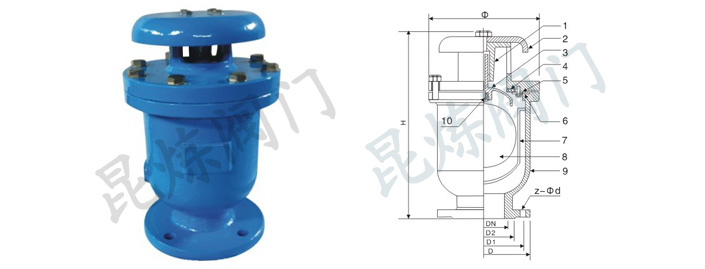

| 產品序號 | 零件名稱 | 材質屬性 | 產品序號 | 零件名稱 | 材質屬性 |
| 1 | 支撐架 | 碳鋼 | 6 | 密封圈壓板 | 不銹鋼 |
| 2 | 防雨蓋 | 碳鋼 | 7 | 護桶 | 不銹鋼 |
| 3 | 導桿閥塞 | 不銹鋼 | 8 | 浮球 | 不銹鋼 |
| 4 | 密封圈 | 丁腈橡膠 | 9 | 閥體 | 碳鋼 |
| 5 | 密封墊圈 | 丁腈橡膠 | 10 | 密封環 | 丁腈橡膠 |
| 口徑 | D | D1 | D2 | Φ | H | Z-Φd |
| 25 | 115 | 85 | 68 | 195 | 320 | 4-14 |
| 50 | 160 | 125 | 100 | 195 | 320 | 4-18 |
| 80 | 195 | 160 | 135 | 242 | 375 | 4-18 |
| 100 | 215 | 180 | 155 | 260 | 395 | 8-18 |
| 150 | 280 | 240 | 210 | 345 | 500 | 8-23 |
| 200 | 335 | 295 | 265 | 425 | 600 | 8-23 |
| 250 | 390 | 350 | 320 | 500 | 680 | 12-23 |
| 300 | 440 | 400 | 368 | 605 | 780 | 12-23 |
| 350 | 500 | 460 | 425 | 650 | 860 | 16-23 |
| 400 | 565 | 515 | 485 | 740 | 940 | 16-25 |
1、于安裝前，請先檢查并清理主體內的雜物。
2、在閥前裝一只閘閥，以便下次的安裝維修。閥如果安裝于蔭井內，應有空間以便容納技術人員調整及維護工作。
3、若新型復合式排氣閥安裝于室外，請注意閥門的保溫，以防閥門內水結冰或凍裂閥門。
4、若新型復合式排氣閥所在管線送斷水頻繁，建議在排氣閥前加裝一個緩沖閥。

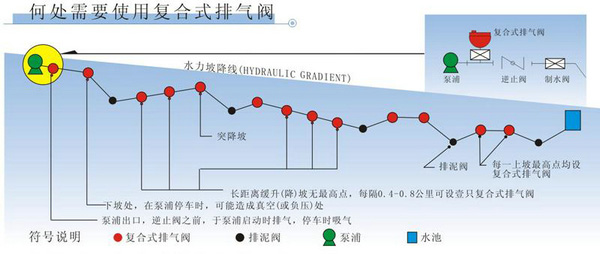

新型復合式排氣閥的安裝位置直接影響著排氣和管道的運行狀態。設計人員在設計時，往往局限于局部高點，排氣閥的安裝位置有多種，只有對整個管道綜合考慮，才能使排氣達到理想。新型復合式排氣閥常見的安裝地點有以下幾個位置：局部高點、下降坡度變大點、上升坡度變小點、長距離無折點上升或下降管段。
獲取CARX-16C-新型復合式排氣閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
CARX-16C-新型復合式排氣閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
