閘閥操作特性和啟閉力矩值

更新時間：2021-6-1 信息來源：閘閥操作特性和啟閉力矩值

文章中描述楔式閘板閘閥，平行式單雙閘板閘閥的操作特性跟啟閉力矩線性特性，以及應用表格標示出他們的力矩數值供大家參考。

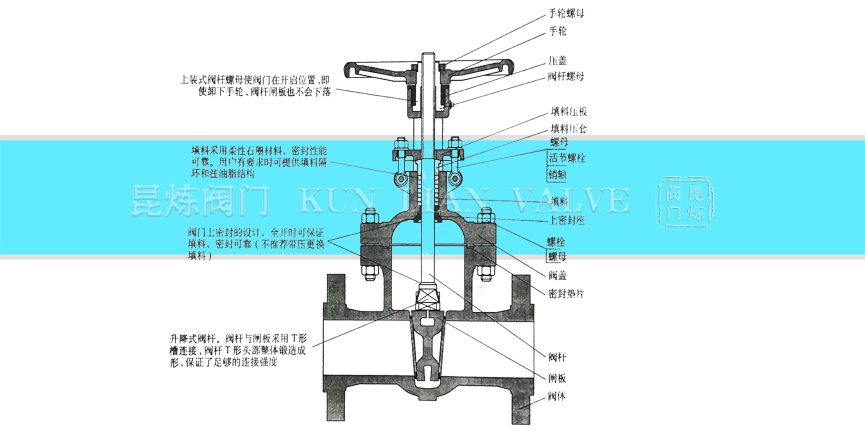

楔式閘閥的啟閉力矩特性如圖所示

楔式閘閥啟閉力矩特性- 上海昆煉閥門制造有限公司

從圖中曲線可以看出，當閥門的開度在 10%以上時，閘閥的軸向力，即閘閥在全壓差下的啟閉力矩變化不大。當閘閥的開度小于10%時，由于節流，使閘閥前后壓差增大。這個壓差作用在閘板上，使閥桿需較大的軸向力才能帶動閘板啟閉。因此，在有些范圍內，閘閥的啟閉力矩變化比較大。圖中，實線表示剛性閘板閘閥的啟閉力矩特性；虛線表示彈性閘板的閘閥的啟閉力矩特性。從曲線看出，彈性閘板的閘閥，在接近關閉時所需的啟閉力矩比剛性閘板要大些。

閘閥的閘板關閉時，必須使閘板向閥座施加密封力，該力包括密封預緊力和介質壓力，此密封力可以保證閘板和閥座之間的密封面嚴格的密封。這個密封力由于閥桿螺紋的自鎖和介質壓力將會繼續作用。顯然，為了向閘板提供密封力，閥桿螺母傳遞的力矩比閘閥的啟閉力矩要大，由此可見，閘閥的關閉位置是按閥桿螺母所受力矩大小來確定的。

閘閥關閉后，由于介質溫度或環境溫度的變化，閘閥零部件的熱膨脹會使閘板和閥座之間的密封力變大，反映到閥桿螺母上，就為再次開啟閘閥帶來困難。所以，開啟閘閥所需的力矩比關閉閘閥所需的力矩大。此外，對于一對相互接觸的密封面來說，它們之間的靜摩擦因數也比動摩擦因數大，要使它們從靜止狀態產生相對運動時，同樣需施加較大的力以克服靜摩擦力；由于溫度變化，使密封面間的壓力變大，需要克服的靜摩擦力也隨之變大，從而使開啟閥門時，對閥桿螺母上需加的力矩有時會增大很多。

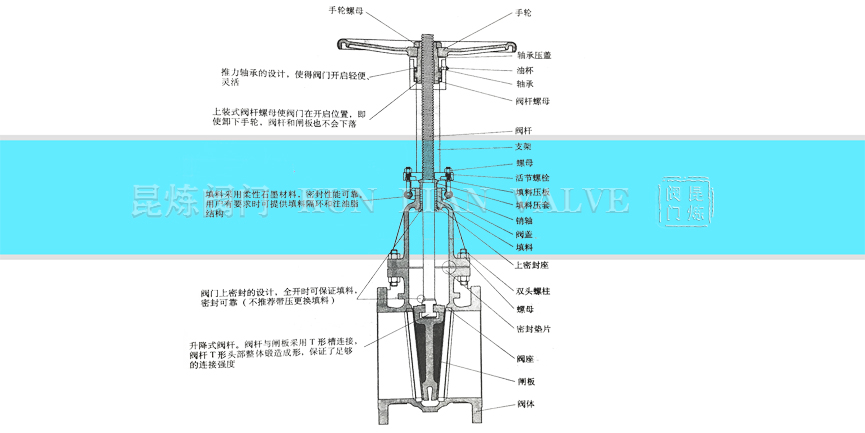

以公稱壓力PN表示的螺栓連接閥蓋的楔式閘閥結構

螺栓連接閥蓋楔式閘閥結構

以公稱壓力PN表示的螺栓連接閥蓋的楔式閘閥力矩

公稱尺寸		公稱壓力PN
公稱尺寸		2.5	6	10	16	25	40	63	100	160	200	320
DN	NPS	力矩/(N.m)
50	2	25	25	25	30	33	37	48	60	107	134	200
65	2.5	25	50	55	63	68	76	103	135	203	250	600
80	3	50	50	68	77	86	107	132	180	230	284	900
100	4	50	50	80	92	107	139	181	257	278	300	1200
125	5	50	50	102	119	145	166	237	364	440	480	-
150	6	50	100	120	139	176	189	312	490	636	768	-
200	8	100	200	201	220	243	284	457	735	1181	1312	-
250	10	100	200	298	324	387	448	735	1313	1569	2414	-
300	12	200	300	412	444	491	563	1179	1976	2493	-	-
350	14	300	300	576	616	651	887	1261	2237	-	-	-
400	16	300	450	785	885	947	1138	1754	3235	-	-	-
450	18	450	450	486	1123	1213	1516	1896	3790	-	-	-
500	20	450	600	1120	1403	1526	1913	2416	5614	-	-	-
600	24	500	900	1865	2023	2325	3053	4317	-	-	-	-
700	28	600	1200	2635	3035	3327	4602	-	-	-	-	-
800	32	900	1200	3775	4373	4573	6344	-	-	-	-	-
900	36	1000	1800	4720	5821	6085	-	-	-	-	-	-
1000	40	1200	1800	6755	7957	8580	-	-	-	-	-	-
1200	48	1800	2500	7957	-	-	-	-	-	-	-	-
1400	56	2500	3500	-	-	-	-	-	-	-	-	-

以公稱壓力級CL表示的螺栓連接閥蓋的楔式閘閥結構

美標楔式閘閥結構- 上海昆煉閥門制造有限公司

以CL表示的螺栓連接閥蓋的楔式閘閥力矩

公稱尺寸		CL
公稱尺寸		150	300	600	900	1500
DN	NPS	力矩/(N.m)
40	1.5	12	15	20	24	32
50	2	13	16	23	39	54
65	2.5	13	18	-	56	76
80	3	15	21	50	64	108
100	4	27	42	68	118	167
150	6	36	86	183	243	426
200	8	63	128	270	427	801
250	10	84	215	479	783	1268
300	12	131	289	650	1163	2078
350	14	151	423	988	1331	2392
400	16	235	537	1243	-	-
450	18	285	649	1512	-	-
500	20	341	1009	2185	-	-
600	24	602	1451	3053	-	-
650	26	-	-	-	-	-
700	28	-	-	-	-	-
750	30	1079	3140	5452	-	-
800	32	-	-	-	-	-
900	36	1479	4293	7675	-	-
1000	40	-	-	-	-	-
1050	42	-	-	-	-	-
1150	46	-	-	-	-	-
1200	48	-	-	-	-	-

以公稱壓力級CL表示的壓力自密封閥蓋的楔式閘閥力矩

公稱尺寸		CL
公稱尺寸		600	900	1500	2500
DN	NPS	力矩/(N.m)
80	3	29	40	69	110
100	4	50	71	111	194
150	6	129	174	307	381
200	8	232	319	537	727
250	10	379	530	948	1398
300	12	550	740	1409	1980
350	14	-	1008	1823	2593
400	16	-	1400	2516	3952
450	18	-	1696	3767	5735
500	20	-	2302	5283	7804
600	24	-	4224	8228	11798
700	28	-	-	-	-

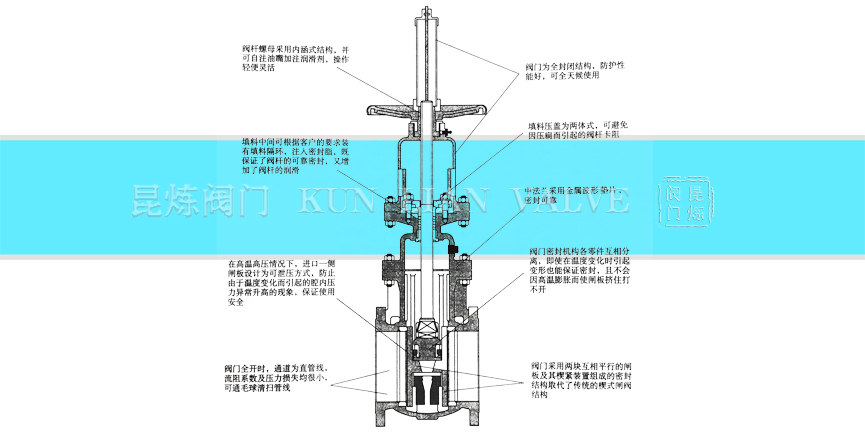

平行式單閘板閘閥結構

平行式單閘板閘閥力矩

公稱尺寸		PN（CL）
公稱尺寸		16、25（150）	40（300）	63（400）	100（600）	160（900）	16、25（150）短型
DN	NPS	力矩/(N.m)
40	1.5	14	16	19	24	33	-
50	2	15	18	24	30	54	-
65	2.5	31	38	51	67	102	-
80	3	38	54	66	90	115	-
100	4	46	73	90	130	139	46
150	6	60	90	156	182	318	60
200	8	110	142	228	245	590	110
250	10	162	224	368	567	785	162
300	12	222	281	550	980	997	222
350	14	310	443	630	1118	1140	310
400	16	400	565	870	1618	1645	440
450	18	560	760	980	2160	2245	560
500	20	700	950	1208	2810	3451	700
600	24	1010	1510	2150	-	3996	1010
700	28	1560	2300	-	-	4611	1560
800	32	2150	3170	-	-	-	2150
900	36	2910	4450	-	-	-	2190
1000	40	3920	-	-	-	-	3920

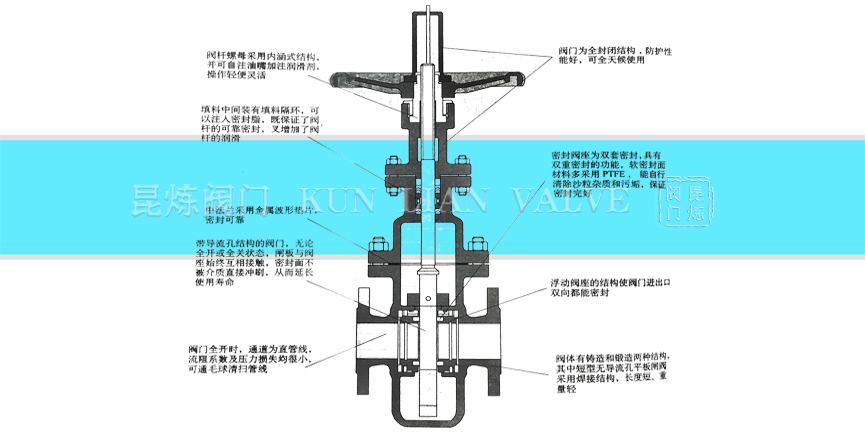

平行式雙閘板閘閥結構
