GM手動不銹鋼真空法蘭隔膜閥

<產品信息>
產品型號：GM
產品口徑：DN10-DN50
壓力等級：真空
產品材質：不銹鋼

18121388846
cnklfm@163.com
15706269064
959210378

產品介紹
訂貨說明
產品服務

上海昆煉閥門制造有限公司專注于管道流體控制，為用戶提供手動不銹鋼真空法蘭隔膜閥選型、設計、非標訂制等，常規產品咨詢，我們可提供相關標準、圖紙、參數、使用說明及原理介紹，方便用戶根據實際需求做出合理的選型。

GM手動不銹鋼真空法蘭隔膜閥介紹

GM手動不銹鋼真空法蘭隔膜閥利用閥桿將橡膠膜直接壓在閥座上，用來截止或者連通真空系統；采用的連接形式有活套法蘭連接、焊接式連接跟快卸法蘭連接；焊接式連接又可以分焊接式I型連接(即兩端焊接)跟焊接式II型連接(即一端焊接，另一端接入)，其適用的工作介質為空氣或者非腐蝕性氣體。

GM手動不銹鋼真空法蘭隔膜閥特點

手動不銹鋼真空法蘭隔膜閥用于接通或切斷真空(壓力)系統管路中的介質流。手動不銹鋼真空法蘭隔膜閥應用于真空、乳制品、酒業、生物工程、食品、飲料及化工領域。手動不銹鋼真空法蘭隔膜閥適用溫度：NBR-25~100℃；FKM-30~150℃。適用介質：空氣及非腐蝕性氣體。

GM手動不銹鋼真空法蘭隔膜閥技術參數

閥門泄漏率	≤1.3×10-4 Pa.L/S.
適用溫度	-25～+80℃(丁腈橡膠)、-30～+150℃(氟橡膠)
連接型式	使用壓力范圍(Pa)
活套法蘭	0.6×106~1.3×10-4
焊接法蘭	1.6×106~1.3×10-4
快卸法蘭	0.1×106~1.3×10-4
螺紋連接	1.6×106~1.3×10-4

GM手動不銹鋼真空法蘭隔膜閥部件材質

閥體：碳鋼、不銹鋼

隔膜：丁腈橡膠、氟膠

閥桿：不銹鋼

GM手動不銹鋼真空法蘭隔膜閥外形尺寸

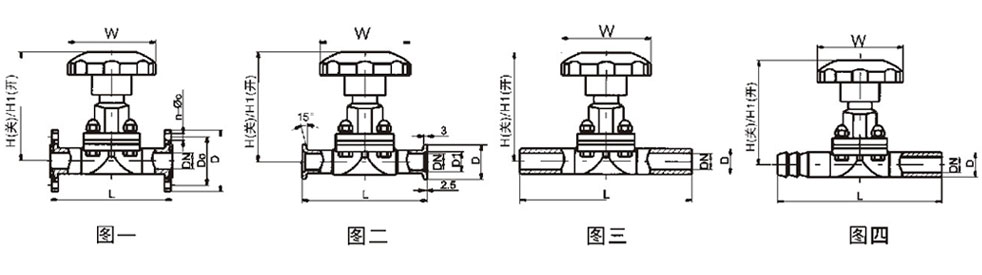

手動不銹鋼真空法蘭隔膜閥外形圖- 上海昆煉閥門制造有限公司

GM手動不銹鋼真空法蘭隔膜閥活套法蘭連接(GB6070)(圖一)

型號	DN	Do	D	n-Φc	W	H/H1	L
GM-10	10	40	55	4-Φ6.6	65	89/99	75
GM-16	16	45	60	4-Φ6.6	80	89/99	108
GM-20	20	50	65	4-Φ6.6	80	91/102	118
GM-25	25	55	70	4-Φ6.6	80	110/123	120
GM-32	32	70	90	4-Φ9	80	129/138	146
GM-40	40	80	100	4-Φ9	120	139/159	150
GM-50	50	90	110	4-Φ9	120	159/186	180

GM手動不銹鋼真空法蘭隔膜閥快卸法蘭連接(GB4982)(圖二)

型號	DN	D1	D	W	H/H1	L
GM-10	10	12.2	30	65	89/99	75
GM-16	16	17.2	30	80	89/99	108
GM-20	20	26.2	40	80	91/102	118
GM-25	25	26.2	40	80	110/123	120
GM-32	32	34.2	55	80	129/138	146
GM-40	40	41.2	55	120	139/159	150
GM-50	50	52.2	75	120	159/186	180

GM手動不銹鋼真空法蘭隔膜閥I型焊接管連接

型號	DN	D	W	H/H1	L
GM-10	10	17	65	89/99	75
GM-25	25	32	80	110/123	120
GM-40	40	45	120	139/159	150
GM-50	50	57	120	159/186	180

GM手動不銹鋼真空法蘭隔膜閥II型焊接管連接

型號	DN	D	W	H/H1	L
GM-10	10	17	65	89/99	75
GM-25	25	32	80	110/123	120
GM-40	40	45	120	139/159	150
GM-50	50	57	120	159/186	180
