電磁閥知識 KNOWLEDGE
高壓電磁閥 工業電磁閥 高壓流體控制
更新時間：2025-4-12 信息來源：高壓電磁閥 工業電磁閥 高壓流體控制

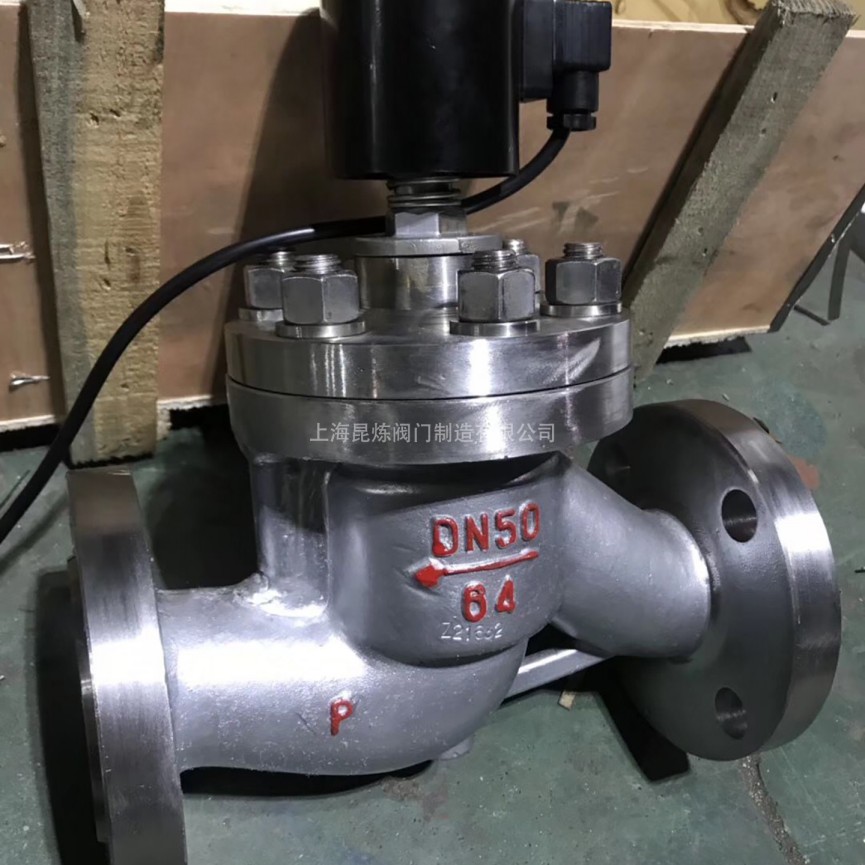

采用鍛鋼/鍛不銹鋼閥體的高壓電磁閥，專為高壓工況設計，工作壓力可達1000Bar，適用于石油、化工、能源等領域的高壓流體控制。
技術特性
強耐壓結構
- 閥體材質：A105鍛鋼/316L鍛不銹鋼
- 壓力等級：PN100～PN1000（100～1000Bar）
- 試驗壓力：≥1.5倍額定壓力
- 密封技術：金屬+石墨復合密封系統
工況適應
- 溫度范圍：-196℃～+450℃
- 響應時間：≤15ms（100Bar工況）
- 介質兼容：液壓油、天然氣、臨界CO₂等
- 防護等級：IP67（可選IP69K）
行業應用解決方案
| 應用領域 |
典型工況 |
定制化設計 |
| 石油鉆采 |
壓裂液控制（700Bar） |
防硫化物應力開裂(SSC)特殊處理 |
| 化工生產 |
高壓聚合反應系統 |
哈氏合金密封組件 |
| 能源裝備 |
臨界發電系統 |
高溫預緊力補償結構 |
| 航空 |
推進劑控制系統 |
防爆認證+冗余設計 |
高壓密封技術對比
| 密封類型 |
最高壓力 |
適用溫度 |
| 金屬硬密封 |
1000Bar |
450℃ |
| 石墨復合密封 |
600Bar |
300℃ |
| PTFE增強密封 |
400Bar |
200℃ |
防爆型高壓電磁閥
EX d IIC T6防爆配置
- 防爆標志：ATEX、IECEx
- 線圈防護：全封閉鑄鋁殼體
- 安全間隙：≤0.2mm（IIB級）
- 溫度組別：T1-T6可選
常見問題解答
Q1：如何選擇鍛鋼和鍛不銹鋼閥體？
選型指南：
| 考量因素 |
A105鍛鋼 |
316L鍛不銹鋼 |
| 介質腐蝕性 |
適用非腐蝕介質 |
耐酸堿腐蝕 |
| 成本效益 |
價格低30-50% |
使用時間延長 |
Q2：高壓工況下如何保證快速響應？
技術方案：
- 采用先導式結構（先導壓力≥5Bar）
- 配置高壓專用線圈（耐壓50Bar）
- 優化流道設計（Cv值≥2.5）
Q3：1000Bar電磁閥需要特殊安裝嗎？
安裝規范：
- 必須使用高壓專用法蘭（ASME B16.5）
- 管路需進行工作壓力測試
- 建議加裝液壓脈沖緩沖器
Q4：高壓電磁閥的維護周期是多久？
維護計劃：
| 壓力等級 |
常規檢查 |
全面檢修 |
| ≤300Bar |
6個月 |
1年 |
| 300-600Bar |
3個月 |
1年 |
電壓選型指南
DC24V防爆型
- 功率：30W（高壓增強型）
- 防護：Ex d IIC T4
- 適用：石油平臺、化工廠
AC220V工業型
- 功率：50VA
- 防護：IP67
- 適用：電站、壓縮機系統
技術咨詢服務
提供高壓工況解決方案，請提供：
- 系統工作壓力曲線圖
- 介質成分及溫度數據
- 現有管道規格參數
- 防爆區域等級劃分
