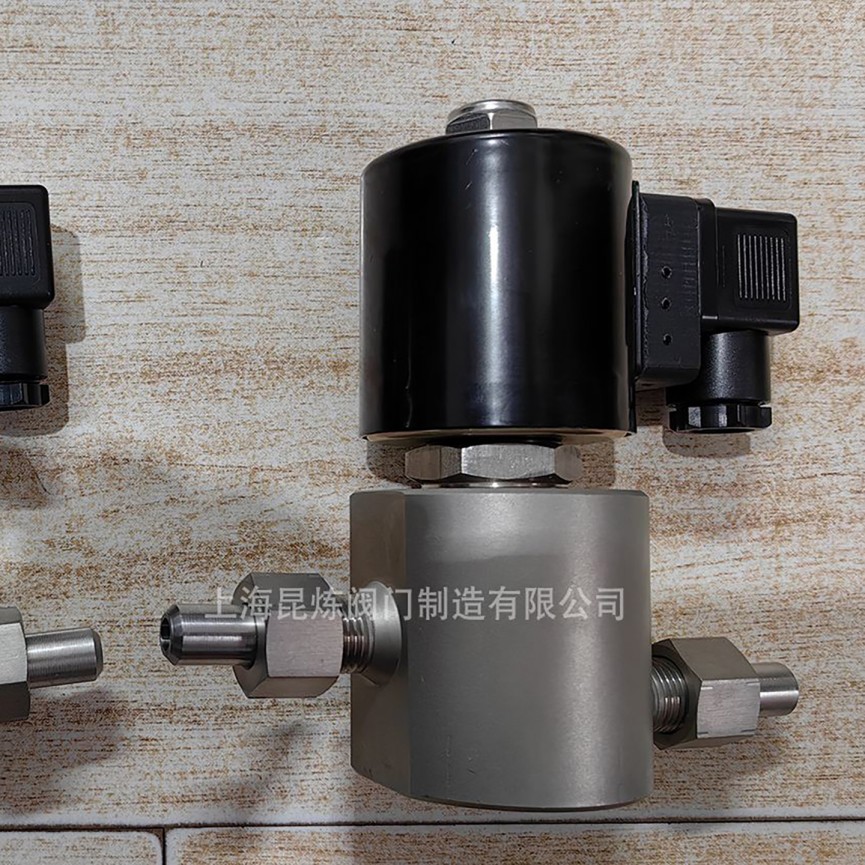

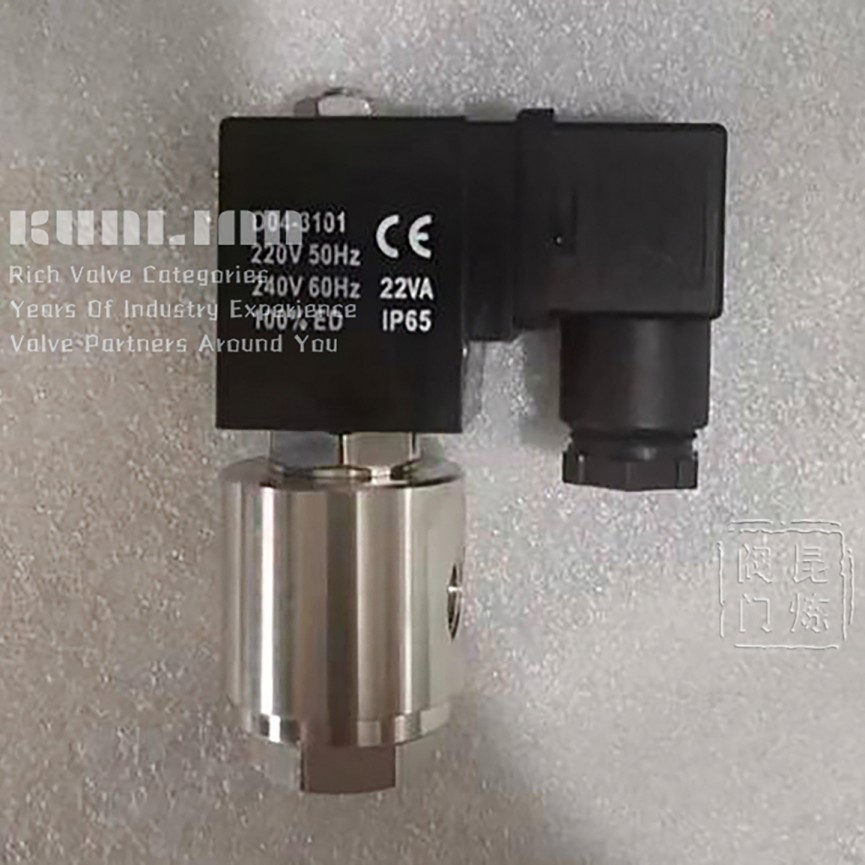

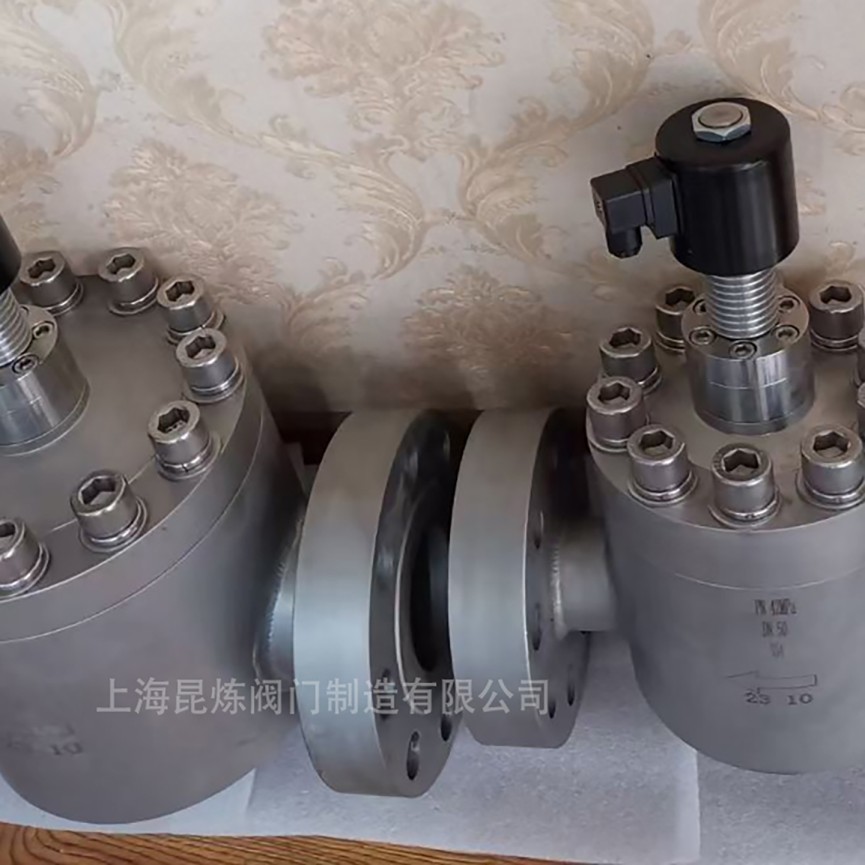

超高壓電磁閥 10Mpa-200Mpa

技術參數

1. 材料與結構

2. 性能指標

3. 電磁特性

行業應用方案

1. 石油天然氣

• 應用場景：頁巖氣壓裂泵(70MPa)
• 特殊配置：
  • NACE MR0175抗硫材料
  • 雙冗余密封系統
  • 防爆型線圈(Ex d IIC T4)

2. 臨界流體

• 應用場景：CO₂臨界萃取(25MPa)
• 特殊配置：
  • 低溫型密封(-70℃)
  • 高壓氣密封結構
  • 316L electropolishing處理

3. 液壓成型

• 應用場景：金屬液壓成型(150MPa)
• 特殊配置：
  • 高頻響應型(≤10ms)
  • 抗沖擊閥芯結構
  • 壓力波動補償裝置

常見問題解答

Q1：200MPa電磁閥如何保證密封穩定性？

解決方案：

1. 采用特殊密封結構：
   • 主密封：金屬硬密封(司太立合金堆焊)
   • 次級密封：柔性石墨復合環
   • 應急密封：自緊式V型填料
2. 密封面處理工藝：
   • 表面粗糙度Ra≤0.2μm
   • 硬度差控制(HV50±10)

Q2：高壓工況下如何提高響應速度？

技術措施：

Q3：不同介質對材料選擇的影響？

選型指南：

Q4：高壓電磁閥的安裝注意事項？

安裝規范：

1. 管路要求：
   • 直管段≥10倍管徑
   • 支撐間距≤1.5m(200MPa時)
2. 測試要求：
   • 水壓測試：1.5倍工作壓力
   • 氣密測試：0.6MPa氮氣檢漏
3. 維護周期：

   壓力等級	日常檢查	全面檢修
   <50MPa	定期或3個月	定期或每年
   50-100MPa	定期或每月	定期或1年
   >100MPa	定期或每周	定期或6個月

技術服務支持

如需選型支持，請提供：

• 系統壓力曲線圖
• 介質成分及溫度數據
• 動作頻率要求
• 防護等級需求
