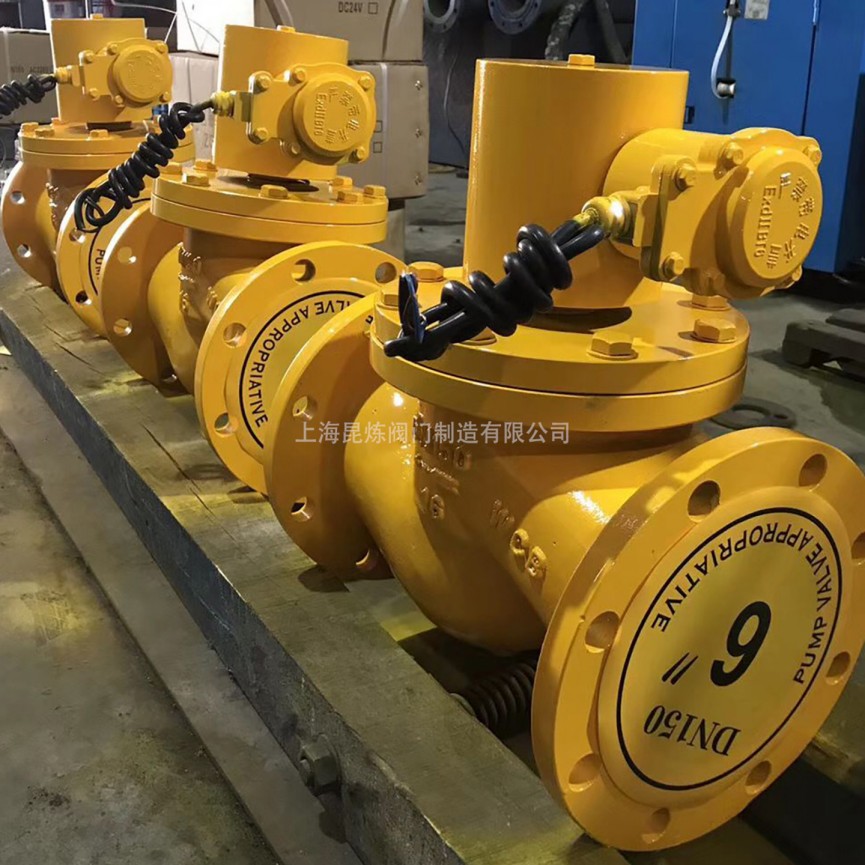

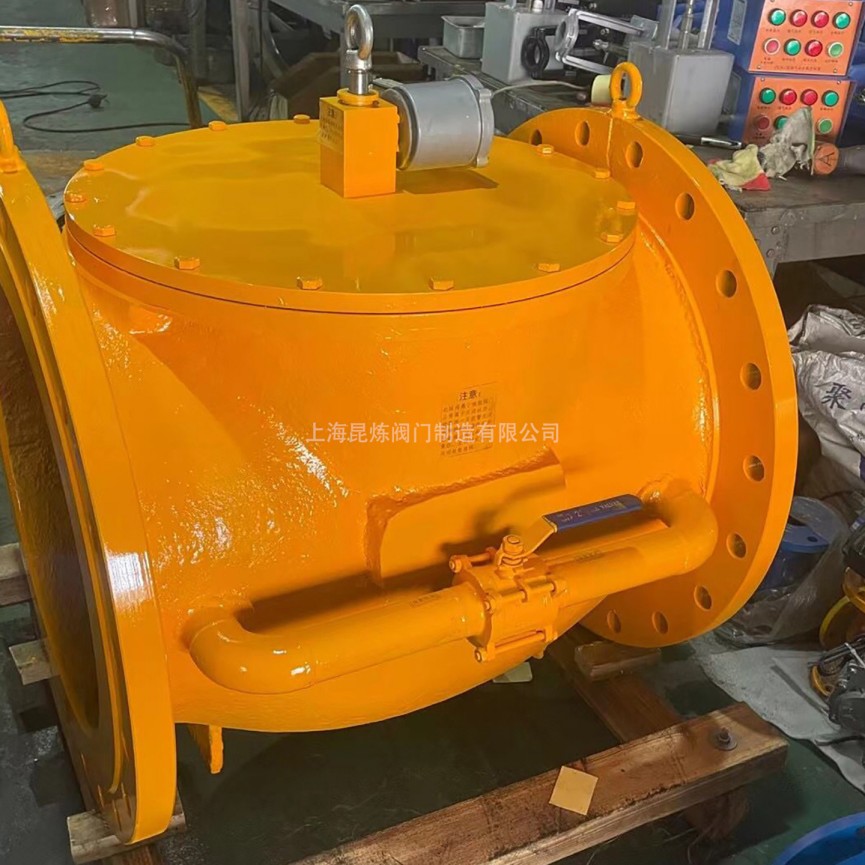

本系列鑄鋼電磁閥采用WCB/Q235B/20#鑄鋼材料，為高壓、高溫、耐磨、抗沖擊等工況設計。產品符合GB/T 12229、API 6D等標準，壓力等級覆蓋1.0-32MPa，溫度范圍-196℃至+650℃，適用于石油、化工、電力等工業領域。
| 特性分類 | 技術方案 | 性能指標 |
|---|---|---|
| 閥體 | 鑄造+熱處理調質 | 抗拉強度大 |
| 耐高壓結構 | 加厚壁設計+徑向支撐 | 測試壓力≥1.5倍額定壓力 |
| 耐磨處理 | 閥芯表面碳化鎢噴涂 | 硬度≥HRC65 |
| 高溫型 | 金屬波紋管密封 | 耐溫650℃ |
| 型號系列 | 壓力范圍 | 溫度范圍 | 流量系數 |
|---|---|---|---|
| 標準型 | 1.0-10MPa | -20~350℃ | Cv 0.5-15 |
| 高壓型 | 10-32MPa | -50~450℃ | Cv 0.2-8 |
| 大流量型 | 1.0-6.4MPa | -20~200℃ | Cv 20-120 |
| 工況特點 | 解決方案 |
|---|---|
| 含砂原油輸送 | WC9材質+硬質合金密封 |
| 井口控制 | 抗硫處理+Ex d防爆 |
| 應用場景 | 技術要點 | 密封材料 |
|---|---|---|
| 鍋爐給水 | 高溫型+防汽蝕結構 | 金屬石墨纏繞墊 |
| 脫硫系統 | 襯膠閥體+防腐涂層 | PTFE復合密封 |
多級密封系統：
選型對照表：
| 顆粒特性 | 推薦方案 | 硬度指標 |
|---|---|---|
| 細小顆粒（≤0.5mm） | 碳化鎢噴涂（0.3mm厚） | HV1000-1200 |
| 尖銳顆粒 | 司太立合金堆焊（6號合金） | HRC58-62 |
| 高濃度漿料 | 陶瓷襯里閥體+碳化硅密封 | HRA90 |
安裝規范：
流量計算公式：
Q = Cv×√(ΔP/SG)
其中：Q-流量(m3/h)；ΔP-壓差(bar)；SG-介質比重
選型示例：
介質：水（SG=1），需求流量50m3/h，壓差2bar
計算得：Cv=50/√2≈35 → 選擇DN80（Cv=40）
