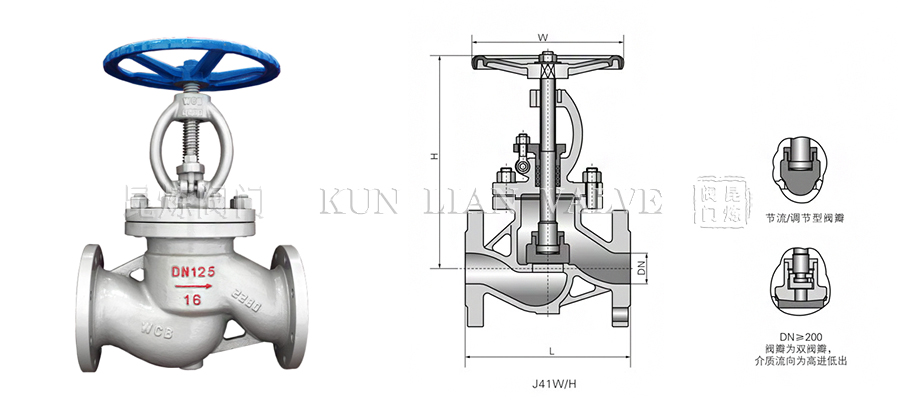

J41H鑄鋼法蘭截止閥

J41W鑄鋼法蘭截止閥的啟閉件是密封上面呈平面或錐面的閥瓣，閥桿操作閥瓣沿閥座中心線作升降運動；鑄鋼法蘭截止閥閥桿開啟或關閉行程相對較短且具有切斷動作，使得它適合作為介質的切斷或一定范圍內的調節及節流使用。鑄鋼法蘭截止閥開啟和關閉力矩較大、結構長度較長，通常公稱截止閥通徑都在250mm以下，但選用時需注意進出口方向。DN150以下的鑄鋼法蘭截止閥介質一般從閥瓣下方進入，而DN200以上的截止閥介質一般從閥瓣上方進入，這是考慮到閥門的關閉力矩所致。DN200以上的截止閥設內旁通或外旁通閥門可減小開啟或關閉力矩。

鑄鋼法蘭截止閥采用強制密封方式，因此在閥門關閉時需要施加壓力以確保密封面不泄漏。隨著自密封閥門的出現，鑄鋼法蘭截止閥改變了介質流向，現如今介質從閥瓣上方進入閥腔。在流體壓力作用下，關截止閥力較小，而開截止閥力較大，閥桿直徑可以相應減小尺寸。同時，這種形式的閥門也具有較好的密封性能。鑄鋼法蘭截止閥用于石油、化工、電力、冶金、機械等裝置的自動控制系統中。

鑄鋼法蘭截止閥性能

鑄鋼法蘭截止閥的閥瓣從關閉位置移開后，閥座和閥瓣密封面之間就不會接觸，密封面機械磨損小，故其密封性能較好，缺點是密封面間可能會夾住流動介質中的顆粒�？梢愿鶕枰y瓣做成陶瓷，就可以解決耐磨損的問題，由于截止閥瓣開與關之間行程小，密封面又能承受多次啟閉，因此它很適用于需要頻繁開關的場合。

鑄鋼法蘭截止閥原理

鑄鋼法蘭截止閥是指閥瓣沿閥座中間線移動的閥門。由于鑄鋼法蘭截止閥的閥桿開啟或關閉行程相對較短，并且具有較好的切斷功能。此外，閥座通口的變化與閥瓣行程成正比，適合用于切斷和一定范圍內的調節和節流。鑄鋼法蘭截止閥可以應用于不同的管道流體系統。

鑄鋼法蘭截止閥標準

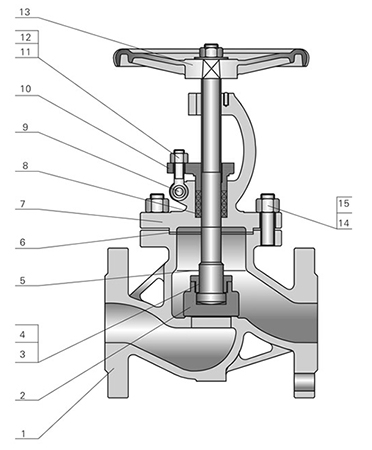

鑄鋼法蘭截止閥零件材質

序號	零件名稱	材質
		不銹鋼	鑄鋼
1	閥體	CF8	WCB
2	閥瓣	304	A105+13Cr
3	閥瓣螺母	304	2Cr13
4	墊圈	304	35
5	閥桿	304	2Cr13
6	中法蘭墊片	PTFE	304+石墨
7	閥蓋	CF8	WCB
8	填料	PTFE	石墨
9	銷軸	304	25
10	填料壓蓋	CF8	WCB
11	活節螺栓	A193 B8	A193 B7
12	螺母	A194 8	A194 2H
13	手輪	鑄鐵、HT300-06	鑄鐵、HT300-06
14	螺栓	A193 B8	A193 B7
15	螺母	A194 8	A194 2H

鑄鋼法蘭截止閥結構特點

1、閥體閥蓋連接方式：PN10-PN100采用栓接閥蓋；PN160及以上采用自壓密封式閥蓋。
2、啟閉件（閥瓣）設計：通常采用平面密封閥瓣，可根據客戶要求和實際工況需要采用錐度密封閥瓣，密封面可根據用戶要求堆焊金材料或鑲嵌非金屬材料。
3、閥蓋中道墊片形式：PN10~PN40截止閥采用不銹鋼石墨復合墊片；PN63~PN100截止閥采用不銹鋼石墨纏繞墊片； PN160自密封截止閥采用自壓密封金屬環。
4、填料密封：填料部分通常填充柔性石墨材料，可根據需求提供四氟或者復合填料材料。
5、操作形式：常規采用手輪或者蝸輪驅動，可根據用戶需要采用鏈輪驅動、氣動跟電動驅動。
6、閥桿螺母：通常情況下，閥桿螺母材料采用不銹鋼或銅合金�？梢愿鶕脩粢蟛捎酶哝囪T鐵等材料，對于大口徑的截止閥：閥桿螺母和閥桿之間設計有滾動軸承，可以減小截止閥的開啟力矩使閥門可以輕便開關。

鑄鋼法蘭截止閥尺寸

鑄鋼法蘭截止閥應用

鑄鋼法蘭截止閥的啟閉件是密封上面呈平面或錐面的閥瓣，閥桿操作閥瓣沿閥座中心線作升降運動。鑄鋼法蘭截止閥建議作啟閉使用，一般不建議用于調節流量，訂制時允許作調節和節流。其公稱壓力范圍1.6-16.0MPa，工作溫度范圍-29～550℃。鑄鋼法蘭截止閥可用于石油、化工、電力、冶金、機械行業等不同工況的管路上，切斷或接通管路介質。鑄鋼法蘭截止閥驅動方式有手輪、齒輪、氣動及電動等。
