偏心半球閥技術解析與應用指南

更新時間：2025-5-26 信息來源：偏心半球閥技術解析與應用指南

產品概述

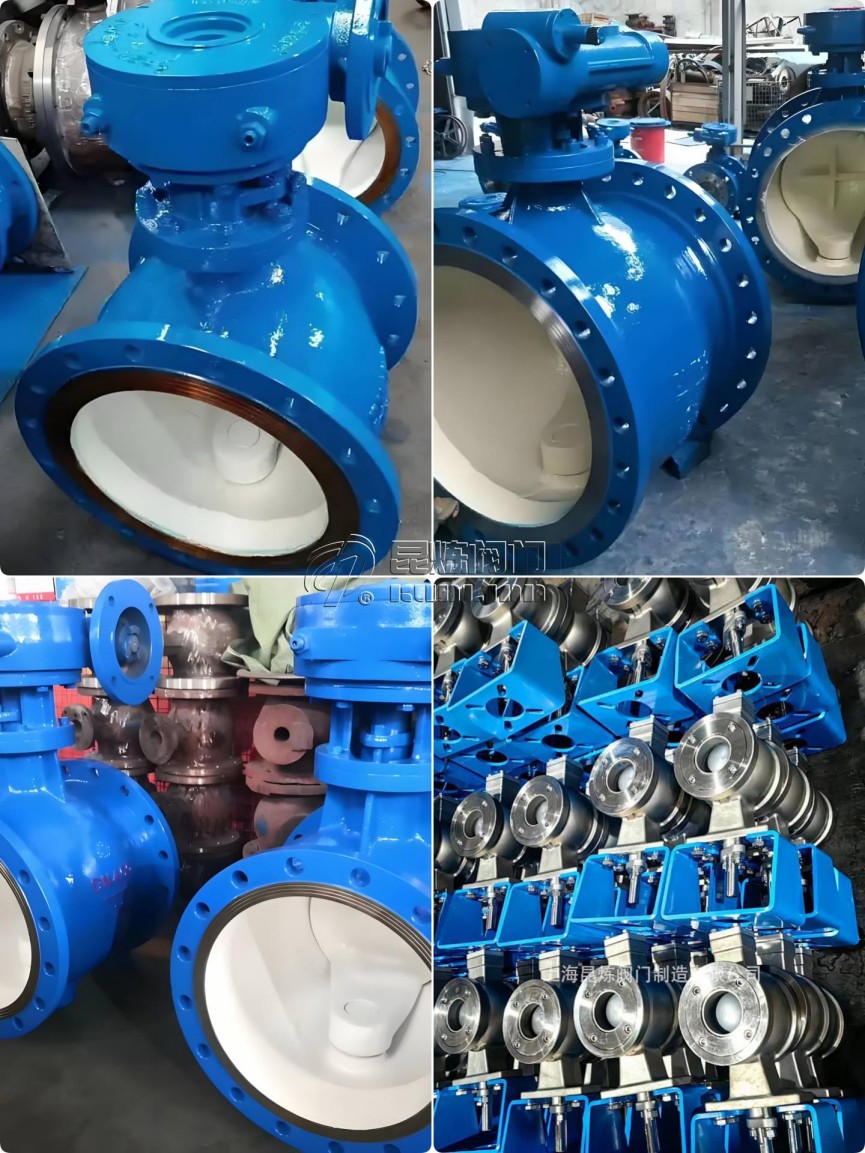

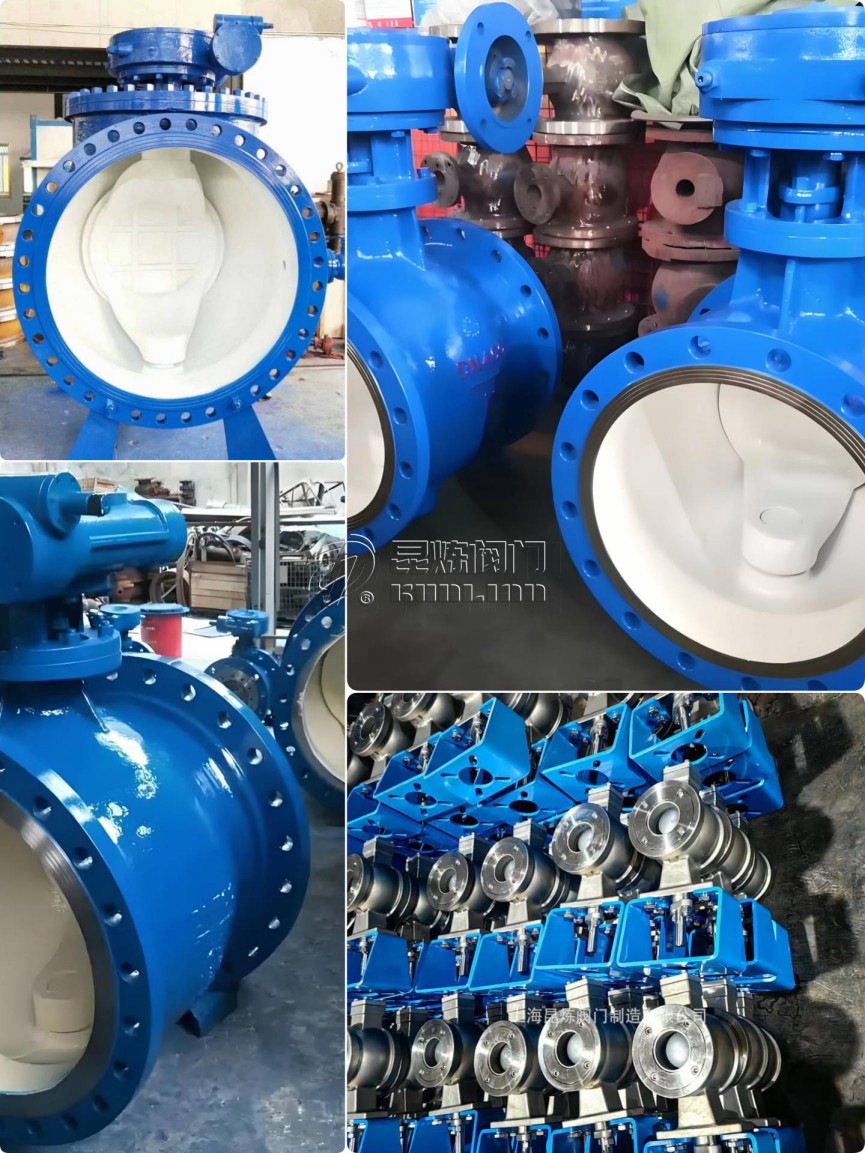

偏心半球閥是以偏心旋轉結構為特點的控制閥門，通過90°旋轉實現快速啟閉或流量調節。其類型涵蓋氣動偏心半球閥、側裝式/上裝式偏心半球閥以及多回轉電動執行型，廣泛應用于水利調水、市政供水、石油石化等管道系統。該類閥門公稱通徑覆蓋DN50至DN2200，適配ANSI壓力等級標準，并通過偏心距設計優化密封性能與使用壽命。

偏心半球閥技術解析與應用指南- 上海昆煉閥門制造有限公司

結構特點

偏心距設計

球體與閥座采用非同心結構，旋轉時通過偏心曲軸產生瞬時脫離動作，減少密封面磨損并實現無泄漏。

側裝式與上裝式結構

側裝式：閥體分體側裝設計，便于安裝和維護，適用于大口徑（DN1800以上）場景。

上裝式：閥蓋與閥體采用頂部嵌入式結構，支持在線維修，無需拆卸管道即可更換內部組件。

多回轉電動執行機構

適配多回轉電動裝置，通過齒輪傳動實現流量控制，適合遠程自動化系統。

偏心半球閥,偏心半陶瓷球閥,氣動偏心半球閥- 上海昆煉閥門制造有限公司

應用領域

水利調水系統：用于水庫泄洪、輸水管線流量調節。
市政供水：管網壓力控制及水錘防護。
工業系統：石油煉化、海水淡化等高壓差工況。

偏心半球閥結構圖、原理、廠家- 上海昆煉閥門制造有限公司

常見問題解答

Q1：偏心半球閥如何實現"在線維修"？

上裝式偏心半球閥采用頂部可拆卸閥蓋設計，通過移除閥蓋可直接檢修或更換閥座、球體等主要部件，無需中斷管道運行。

Q2：偏心距設計對閥門性能有何影響？

偏心距通過減小密封面摩擦阻力，延長閥門壽命；同時利用離心力實現自清潔功能，防止顆粒物卡阻。

Q3：多回轉電動執行機構是否適合頻繁啟閉場景？

多回轉電動執行器通過蝸輪蝸桿傳動提供高扭矩輸出，支持頻繁啟閉，且具備過載保護功能。

Q4：API閥門規范對偏心半球閥的設計有何要求？

API標準強調閥門的結構強度、密封等級及測試流程，例如需通過API 598密封試驗，確保高壓工況下的穩定性。

Q5：偏心半球閥的密封性能如何保證？

偏心半球閥的密封性能主要依靠其偏心距設計和密封材料。偏心結構使得在閥門關閉時，球體與閥座的密封面不完全接觸，減少了磨損，同時通過制造工藝確保密封面的平整度。密封材料方面，根據不同的介質和工作條件，可選用橡膠、聚四氟乙烯等密封材料，并且在閥門制造過程中經過質量檢測，確保密封的穩定性。

Q6：氣動偏心半球閥的執行機構如何選型？

氣動執行機構的選型需要考慮閥門的通徑大小、所需操作扭矩以及工作壓力等因素。一般來說，閥門通徑越大，所需的操作扭矩就越大，需要選擇相應較大推力的氣動執行機構。同時工作壓力也會影響執行機構的選型，需要根據實際的工作壓力范圍選擇能夠滿足要求的氣動執行機構，并且在選型時要參考閥門制造商提供的執行機構選型手冊，以確保選型的準確性。

Q7：偏心半球閥的維護周期是多久？

偏心半球閥的維護周期取決于閥門的運行環境、介質特性以及操作頻率。在正常情況下，如果閥門運行環境良好，介質清潔，操作頻率適中，建議每年進行一次全面的檢查和維護。但如果閥門處于特殊的工況下，如高溫、高腐蝕性介質或者頻繁啟閉的環境中，可能需要縮短維護周期，每3 - 6個月進行一次檢查和維護，以確保閥門的正常運行。
