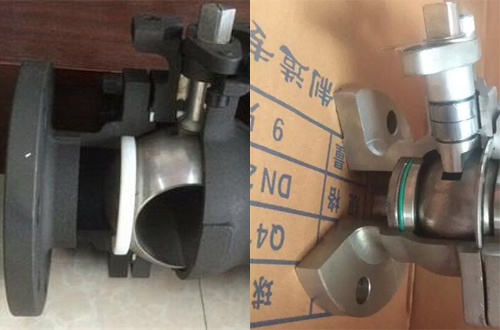

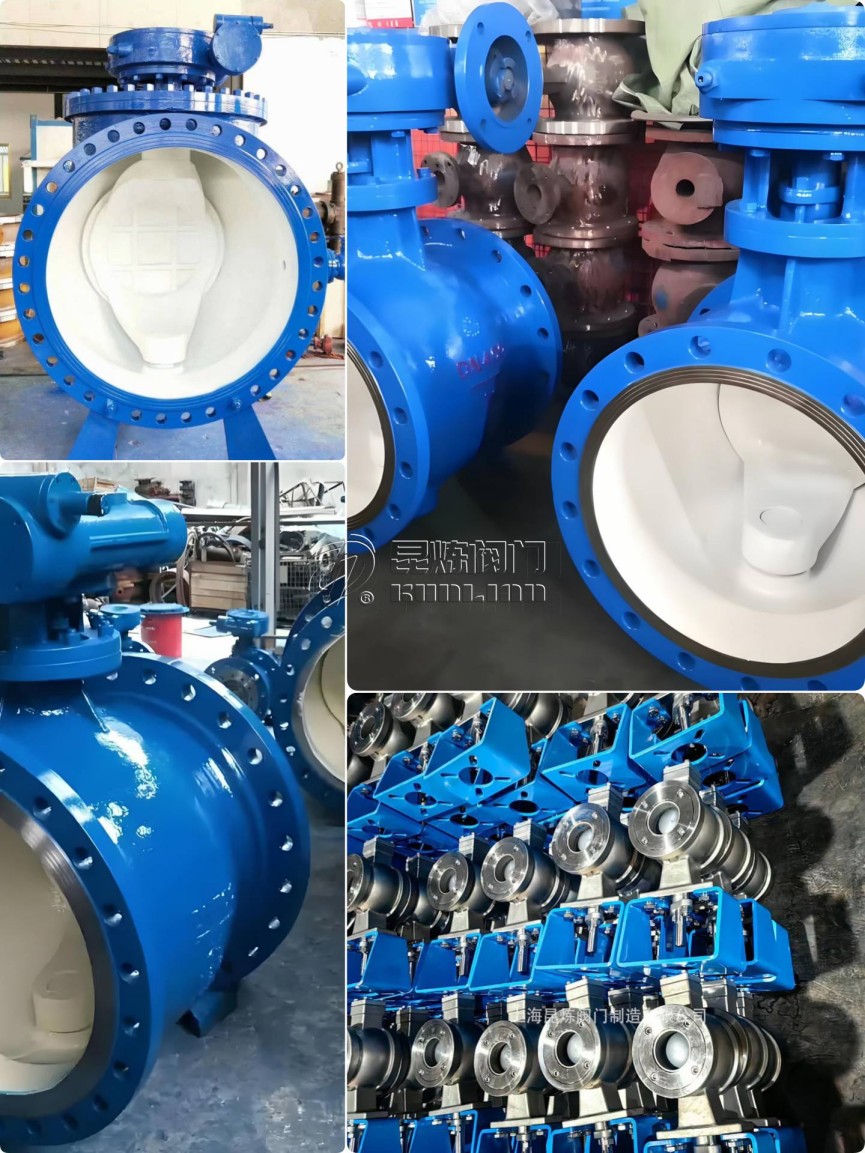

959210378PQ340F/H/Y側裝式偏心半球閥是靠旋轉閥鏈來使閥門流通或閉塞。球閥開關輕便，體積小，可以做成大口徑，密封，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到應用。
1、側裝式偏心半球閥自動補償密封好：正壓時，利用偏心的原理，球體與閥座越關越緊，從而得到良好的密封；反壓時，浮動式閥座在受壓作用下，閥座自動向球體推緊，壓力越高，閥座向球體越堆越緊，從而得到良好的密封；可使的緊密封，能適應苛刻的工況。在使用下，閥座密封如有磨損，在彈簧作用下閥座自動向球體推緊，從而得到良好的自動補償功能。
2、壓力損失小：全開時水損小，流道流通；內腔自動清洗，閥芯90度旋轉，自動沖洗閥體內腔，將介質中的雜物清洗干凈，且介質不會沉積在閥腔內。球體為半球形，流通具有CV值。

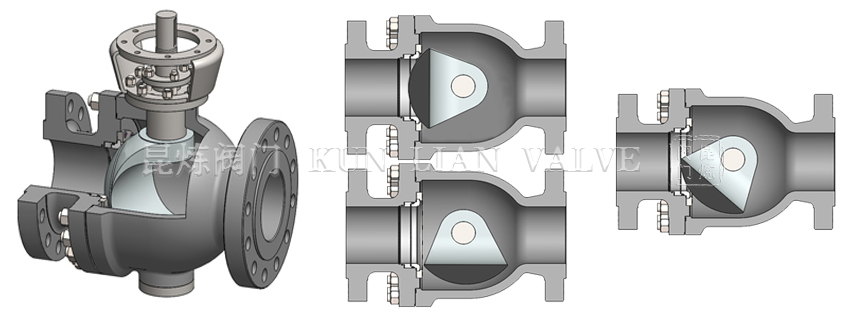

3、耐顆粒磨損：利用雙偏心的原理在關閉過程中，只在后面一刻球冠才靠向閥座，而不形成摩擦，且閥座上的密封環堆焊耐磨自潤滑合金，不易磨損，不易補沖刷；刀形球口的球冠與閥座之間具有清掃和剪切的作用，不易結垢。
4、使用長開關輕：無易損部件，由于偏心的作用，閥門啟閉過程中球體與閥座的密封面脫離，使閥座表面與球冠球面間無擦傷做無摩擦轉動，減少了操作扭矩，操作輕巧；閥門的自動補償功能，提高了閥門的使用。
5、側裝式偏心半球閥在維修作業的同事可以保留管道中的介質，這便免了使用方許多前期工作，使維修變得較為簡捷。
6、適合高流速介質：因球體隱藏在閥腔的一側而形成直通流道無流阻，偏心固定曲軸，在高流速的介質中無振動，無噪音。
通用閥：設計合理，結構緊湊，具有流通阻力小，密封性好，操作輕便，適應水、污水、蒸汽、紙漿等介質的低壓管網，能夠配制電動、氣動裝置，可實現遠距離自動化操作。(水、蒸汽、污水、紙漿、泥漿等非腐蝕介質) 。
上裝式偏心半球閥：閥門內零部件從閥門上部進行安裝和拆解的閥門，優點是維修時，不用從管線上拆除，可更換閥門里的配件。
側裝式偏心半球閥：閥門的結構是一體式的，內部零部件是從側面進行安裝和拆解的一種閥門。
| 名稱 | 材質 |
| 閥體 | QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti |
| 閥軸 | 2Cr13、1Cr13 |
| 閥瓣 | 合金滲氮鋼、滲氮不銹鋼、耐磨鋼 |
| 閥座 | 合金滲氮鋼、滲氮不銹鋼、耐磨鋼 |
| 軸承 | 鋁青銅、FZ－1復合材料 |
| 填料 | 聚四氟乙烯、柔性石墨 |
| 公稱壓力（Mpa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
| 公稱通徑 | 40－1600 | 40－1600 | 40－1200 | 40－600 | 40－600 |
| 密封試驗壓力（Mpa） | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
| 殼體試驗壓力（Mpa） | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
| 適用溫度（℃） | －29～300、－29～425、－29～540 | ||||
| 適用介質 | 清水、海水、污水、酸堿等液體、料漿、蒸汽、燃?xì)狻⒂皖?/td> | ||||
| 驅動方式 | 手動、電動、氣動 | ||||
獲取PQ340F/H/Y-側裝式偏心半球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
PQ340F/H/Y-側裝式偏心半球閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
