959210378PGL41H帶排污口Y型過濾器主要安裝于進水管路中各配套閥門的前端，當管道中的介質先通過過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使閥門不會由于機械雜物卡入密封圈而故障。帶排污口Y型過濾器又稱直筒式過濾器用于水、油、氣管道和設備上的一種裝置，它主要清理管內中的介質，來保護減壓閥、泄壓閥、定水位閥和水泵等設備，以達到正常運轉。安裝時請安在入口處，一般用水濾網采用10～30目/cm2,用氣濾網采用40～100目/cm2，用油濾網采用60～200目/cm2。
| 殼體材質 | 碳鋼WCB | 不銹鋼304、316、316L |
| 濾框濾網材質 | 不銹鋼304、316、316L | |
| 密封件材質 | 耐油石棉、丁腈橡膠、聚四氟乙烯 | |
| 防爆級別 | BS5501: IIA、IIB、IIC | |
| 環境溫度（℃） | -30~380 | -80~450 |
| 公稱壓力（MPa） | 0.6~10（150Lb~600Lb） | |
| 過濾精度（目/in） | 10-300 | |

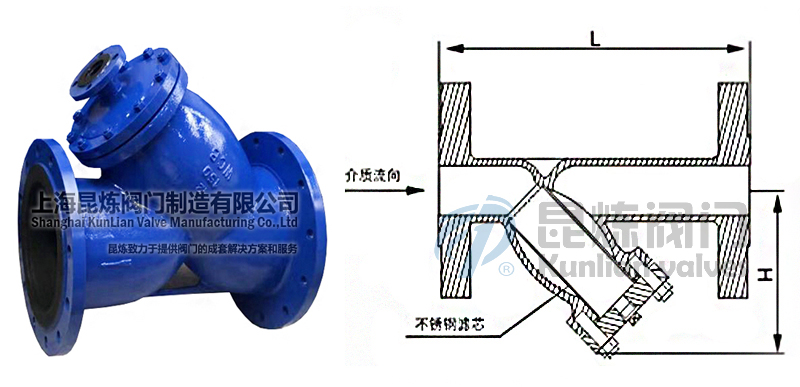

| 公稱通徑（DN） | 外形尺寸 | |
| L | H | |
| 15（1/2"） | 125 | 60 |
| 20（3/4"） | 150 | 70 |
| 25（1"） | 160 | 70 |
| 32（1-1/4"） | 180 | 75 |
| 40（1-1/2"） | 195 | 90 |
| 50（2"） | 215 | 105 |
| 65（2-1/2"） | 250 | 150 |
| 80（3"） | 285 | 175 |
| 100（4"） | 305 | 200 |
| 125（5"） | 345 | 205 |
| 150（6"） | 385 | 260 |
| 200（8"） | 487 | 300 |
| 250（10"） | 545 | 380 |
| 300（12"） | 605 | 410 |
| 350（14"） | 660 | 480 |
| 400（16"） | 757 | 540 |
| 450（18"） | 850 | 580 |
| 500（20"） | 895 | 645 |
| 600（24"） | 1070 | 780 |
| 公稱通徑（DN） | 外形尺寸 | |
| L | H | |
| 15（1/2"） | 147 | 80 |
| 20（3/4"） | 190 | 110 |
| 25（1"） | 200 | 110 |
| 32（1-1/4"） | 217 | 115 |
| 40（1-1/2"） | 245 | 130 |
| 50（2"） | 279 | 145 |
| 80（3"） | 357 | 210 |
| 100（4"） | 455 | 270 |
| 125（5"） | 495 | 288 |
| 150（6"） | 520 | 320 |
| 200（8"） | 640 | 395 |
| 250（10"） | 700 | 390 |
獲取PGL41H-帶排污口Y型過濾器報價或訂購產品時請提供以下參數:
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
PGL41H-帶排污口Y型過濾器使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
