959210378ZQX全自動清洗過濾器適用于廢水處理流程，鋼鐵廠沖渣水、電廠流程并冷卻水，造紙工序及進水，化工生產流程及灌溉，建筑供水系統等場合用以濾去水中3500-80微米粒徑的硬質顆粒。

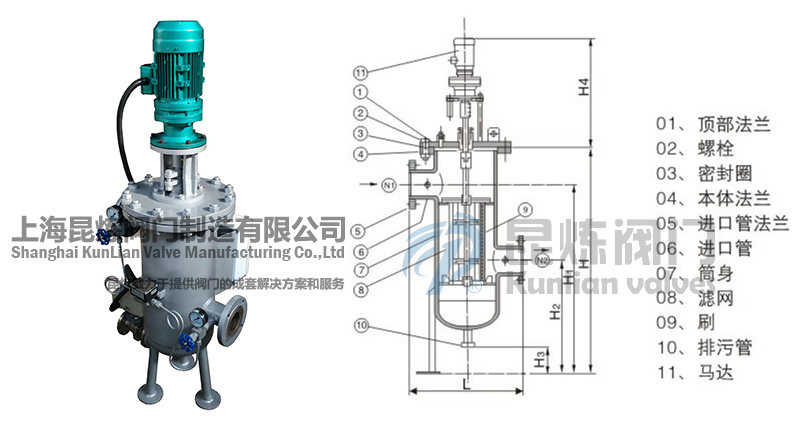

全自動清洗過濾器由主機和電控箱組成。主機結構是由過濾器體，過濾芯，減速機電動排污閥，傳動軸，差壓控制器等部件構成。過濾器體是一個平蓋罐體。罐體上部為濁水腔，中部為清水腔，下部為排污腔。上側部有進水口，中側部有出水口，低部有電動排污閥。側面有壓力差控制器。過濾芯是不銹鋼密紋平織形濾網。ZQX系列全自動清洗過濾器構造為尼龍刷及外殼采用碳鋼簡體，具有處理量大、使用長、清洗方便等特點。本機采用壓差控制器、控制自動清洗過濾網。當過濾器進出口壓差達到設定值時，電動控制箱發出信號驅動電機轉動，排污閥自動打開。排污口形成真空狀態。附吸在濾網上的雜質微粒被轉動的尼龍刷除去。污水從自動排污閥排出。當過濾器進出口壓差恢復正常，電機停止運轉，電動排污閥延時關閉。整個過程中，物料不斷流，實現了連續化、自動化。
| 公稱通徑DN | L | H1 | H2 | H3 | H4 | H | |
| 50 | 2″ | 350 | 600 | 380 | 100 | 460 | 720 |
| 100 | 4″ | 480 | 840 | 500 | 100 | 660 | 1000 |
| 150 | 6″ | 560 | 1120 | 660 | 120 | 870 | 1320 |
| 200 | 8″ | 640 | 1240 | 700 | 120 | 1000 | 1480 |
| 250 | 10″ | 700 | 1460 | 820 | 140 | 1250 | 1700 |
| 300 | 12″ | 920 | 1920 | 1040 | 140 | 1550 | 2240 |
| 400 | 16″ | 1120 | 2360 | 1260 | 160 | 1910 | 2760 |
| 500 | 20″ | 1400 | 2790 | 1440 | 200 | 2300 | 3290 |
| 600 | 24″ | 1600 | 3140 | 1590 | 220 | 2600 | 3690 |
（可以按需定制防爆電控箱和觸摸液晶屏，PLC控制。）
1、該設備調試完畢，用戶在使用時可直接運行。當設備運行參數不能符合用戶要求時，用戶可根據實際工況調定參數。
2、安裝后開始運行時，應按以下步驟進行：
檢查過濾器是否處于正常工作狀態；
察看過濾器各連接處是否牢固；
察看過濾器電控箱部分應是干燥的；
3、接通電源，“正常工作”指示燈亮，此時表示過濾器電控部分處于正常工作狀態，設備可投入試運行。
注：插上電源時應注意保持手的干燥，同時在過濾器工作過程中應保持其電控器部分干燥，不可有水進入電控器內部。
4、安裝及安裝注意事項：
1)機體上的箭頭方向?yàn)樗鞣较颍^濾器應按此方向安裝，即：系統中水流方向應與箭頭方向一樣，不得接反。
2)水力控制閥出口應安裝排污管，連接方式為法蘭連接，排污管長度不能大于 15米，且不應有向上的坡角，以免產生背壓。
3)過濾器安裝方式，應注意水流方向不可弄錯，安裝時應盡量使水力控制閥處于水平位置或向下的位置，使排污干凈。
4)全自動過濾器應串聯安裝在管路系統中，為使在停機檢修時系統不間斷供水，系統中應設置旁路，過濾器進出口及旁路均應設置截斷用閥門，如：截止閥、球閥、蝶閥等。
5)全自動過濾器規格的選用應與安裝管路相匹配，如：系統管徑為外徑133mm則選DN125規格過濾器。當過濾器流量不能符合管路要求時，可將兩個（或多個）過濾器并聯安裝，過濾器應安裝在系統需保護的用水設備之前。
獲取ZQX-全自動清洗過濾器報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
ZQX-全自動清洗過濾器使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
