959210378BQ941F46防爆電動襯氟球閥由防爆電動執行機構和襯氟球閥組成，由于該閥內腔及球體均采用工藝，襯有耐腐蝕、耐老化的聚四氟乙丙烯(簡稱F46)，故具有耐腐蝕性和密封性。電動襯氟球閥執行機構能提供轉距，閥的開、閉，并帶有自動復位的離合器，失電時可自動復位。內置閥位反饋裝置可實現閥位信號的傳遞和遠程控制。
1、閥體內腔及理體均包襯F46，能耐酸、堿，耐腐蝕。
2、采用軟密封閥座，密封性能好。
3、體積小，重量輕，結構簡單，安裝維修方便。
4、流阻小，流通能力
| 防爆電動執行器 | EX dⅡBT4/BT6 調節型、開關型 |
| 電壓 | AC220V AC110V AC380 DC12V DC24V DC110V |
| 公稱通徑 | DN15-200mm |
| 公稱壓力 | 1.6-6.4MPa |
| 適用溫度 | PTFE:-30~+150℃ PPL:-30~+220℃ |
| 連接方式 | 法蘭 |
| 閥體結構 | 二片式 |
| 閥體材質 | WCB襯四氟、304襯四氟、316襯四氟 |
| 球體材質 | 304、316、316L |
| 閥座襯里 | PTFE、F46 |
| 適用介質 | 鹽酸、液氨、燒堿等 |
| 外殼 | 防水級別 IP67,NEMA4 and 6 | |
| 電機電源 | 110/220V AC 1PH,380/440V AC 3PH, 50/60Hz, ±10% | |
| 控制電源 | 110/220V AC 1PH，50/60 Hz, ±10% | |
| 電機 | 鼠籠式異步電動機 | |
| 失速保護/操作溫度 | 內置熱保護，開150℃ ±5℃ /關 97℃ ±15℃ | |
| 指示器 | 連續的位置指示 | |
| 手動操作 | 機械離合機構 | |
| 自鎖裝置 | 蝸輪，蝸桿機構提供自鎖 | |
| 機械限位 | 2個外部調整螺栓 | |
| 干燥器 | 7-10W （110/220V AC）防冷凝 | |
| 接線孔 | 2個PF 3/4” | |
| 環境溫度 | -50℃--+80℃ | |
| 潤滑 | 鋁基潤滑脂（EP 型） | |
| 材料 | 鋼,鋁合金，鋁青銅，聚碳酸脂 | |
| 環境溫度 | 最大90％ RH | 非凝結 |
| 抗震性能 | X Y Z 10g,0.2～34 Hz,30分鐘 | |
| 外涂層 | 防腐 | |

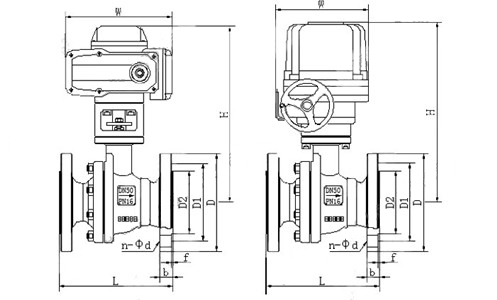

| 公稱通徑 | 標準值 | 參考值 | |||||||||||||
| DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | n-Φd | W | H | |||||
| PN1.6(MPa) | |||||||||||||||
| 15 | 1/2 | 140/130 | 95 | 65 | 45 | 2 | 14 | 4-Φ14 | 231 | 350 | |||||
| 20 | 3/4 | 140/130 | 105 | 75 | 55 | 2 | 16 | 4-Φ14 | 231 | 370 | |||||
| 25 | 1 | 150/1340 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 231 | 375 | |||||
| 32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-Φ18 | 231 | 385 | |||||
| 40 | 11/2 | 180/165 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 231 | 390 | |||||
| 50 | 2 | 200/203 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 231 | 435 | |||||
| 65 | 21/2 | 220/222 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 261 | 460 | |||||
| 80 | 3 | 250/241 | 195 | 160 | 135 | 3 | 22 | 4-Φ18 | 261 | 465 | |||||
| 100 | 4 | 280/305 | 215 | 180 | 155 | 3 | 24 | 8-Φ18 | 285 | 612 | |||||
| 125 | 5 | 320/356 | 245 | 210 | 185 | 3 | 26 | 8-Φ18 | 285 | 625 | |||||
| 150 | 6 | 360/394 | 280 | 240 | 210 | 3 | 28 | 8-Φ23 | 325 | 700 | |||||
| 200 | 8 | 457 | 335 | 295 | 265 | 3 | 30 | 8-Φ23 | 325 | 740 | |||||
獲取BQ941F46-防爆電動襯氟球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
BQ941F46-防爆電動襯氟球閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
