959210378FQ911F防爆電動螺紋球閥及對焊連接球閥閥體鑄造，結構合理、造型美觀；閥座采用彈性密封結構，密封好，啟閉方便；閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并可帶標準支架平臺和鎖定裝置。三片式球閥體積小，由三部分閥殼組成，通過四只較長螺栓從兩端夾住中間閥體與閥球而成，其優點是維修拆卸時不用拆卸管路螺紋，直接拆卸四只螺栓，閥體中間部分可取出。防爆電動螺紋球閥適用于輕工機械體積小空間窄的場合，具有體積小、配套簡單、流通能力大，適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥應用于食品、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
| 公稱通徑 | DN15～100mm |
| 公稱壓力 | PN1.6、2.5、4.0、6.4MPa |
| 閥軸材質 | 不銹鋼 |
| 閥體材質 | 304/316/316L不銹鋼 |
| 球體材質 | 304/316/316L不銹鋼 |
| 閥座密封 | PTFE、PPL、金屬密封 |
| 溫度 | PTFE≤180℃、PPL≤350℃、金屬密封≤450℃ |
| 適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
| 特點 | 連線簡單，結構緊湊、阻力小、動作穩定 |
| 電源 | AC110、220、380V/DC24、220V |
| 輸出力矩 | 80N·M～3000N·M |
| 任選功能 | 防爆開關型、防爆調節型 |
| 動作范圍 | 0～90°±5° |
| 電機 | 全封閉鼠籠式感應電機 |
| 環境溫度 | -20℃～70℃ |
| 手動操作 | 機械離合機構 |
| 自鎖裝置 | 蝸輪、蝸桿機構提供自鎖 |
| 防護等級 | Exd Ⅱ BT4 IP67 |
| 輸入信號 | 0-10，1-5VDC/4-20mA(調節型) |

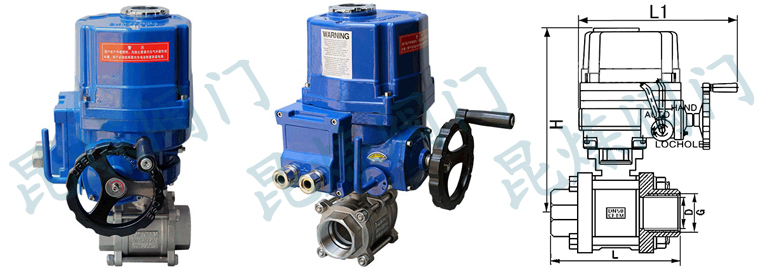

| 公稱通徑DN | L | L1 | H | D | G |
| 15 | 67 | 258 | 247 | 15 | 1/2″ |
| 20 | 82 | 258 | 252 | 20 | 3/4″ |
| 25 | 91 | 258 | 267 | 25 | 1″ |
| 32 | 108 | 258 | 292 | 32 | 1 1/4″ |
| 40 | 129 | 258 | 300 | 38 | 1 1/2″ |
| 50 | 148 | 258 | 310 | 50 | 2″ |
| 65 | 186 | 338 | 360 | 64 | 2 1/2″ |
| 80 | 206 | 338 | 370 | 78 | 3″ |
| 100 | 240 | 368 | 404 | 98 | 4″ |
獲取FQ911F-防爆電動螺紋球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
FQ911F-防爆電動螺紋球閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
