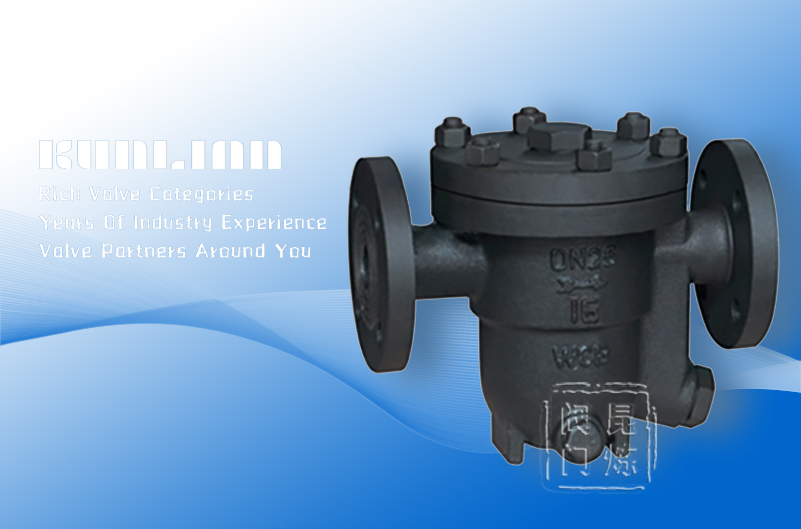

CS41鑄鋼法蘭浮球式蒸汽疏水閥

CS41鑄鋼法蘭浮球式蒸汽疏水閥利用凝結水跟蒸汽兩者的密度差，通過凝結水液位的變化來使空心浮球的表面貼合閥座來開啟或關閉閥門，從而達到阻氣排水的目的。適用于不希望積液的工況，如造紙、印染等行業，安裝于化工單位的低、中壓換熱設備。在冷凝水輕或者重的負荷下工作都可以，排水量持續而且高，以此保證熱傳遞，是帶自動溫度控制排水裝置的較好選擇。當設備剛剛啟動時，疏水閥是涼的，感溫元件收縮，上端閥口開，連續排出初始空氣實現啟動。當冷凝水進入疏水閥的時候，空氣從上端的閥口排出，浮球隨冷凝水的液位上升，冷凝水從下端閥口排出。當熱凝水跟蒸汽進入疏水閥的時候，感溫元件受熱膨脹，帶動閥片關閉上端的閥口，浮球隨凝結水液位調節下端閥口，來排出熱凝水。當凝結水停止進入疏水閥的時候，浮球隨液位的下降關閉下端閥口，由于下端閥口總是在凝結水液位以下形成水封，所以無蒸汽泄漏。

CS41鑄鋼法蘭浮球式蒸汽疏水閥特點

1、能拓飽和凝結水，回執設備內不含有水會先聚積，從而獲得較好的加熱效率。

2、蒸汽壓力變化時較不受影響，能連續工作性能穩定。

3、漏汽變幻無常小，采用研磨工藝浮球精度高，密封性能好。

4、自動排空氣性能好。

5、使用長，浮球的整個球面都可以用來做密封面，因此無集中磨損。

CS41鑄鋼法蘭浮球式蒸汽疏水閥連接方式

CS41鑄鋼法蘭浮球式蒸汽疏水閥材質

CS41鑄鋼法蘭浮球式蒸汽疏水閥標準

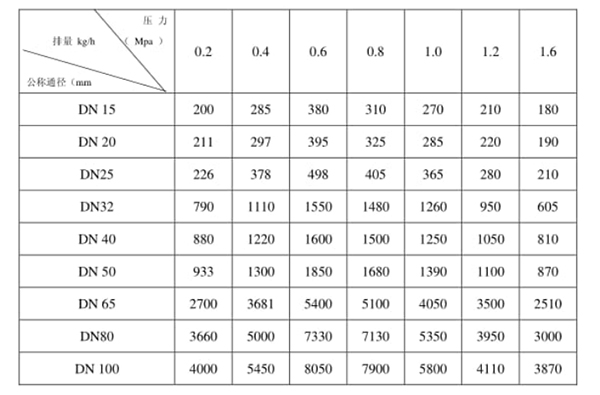

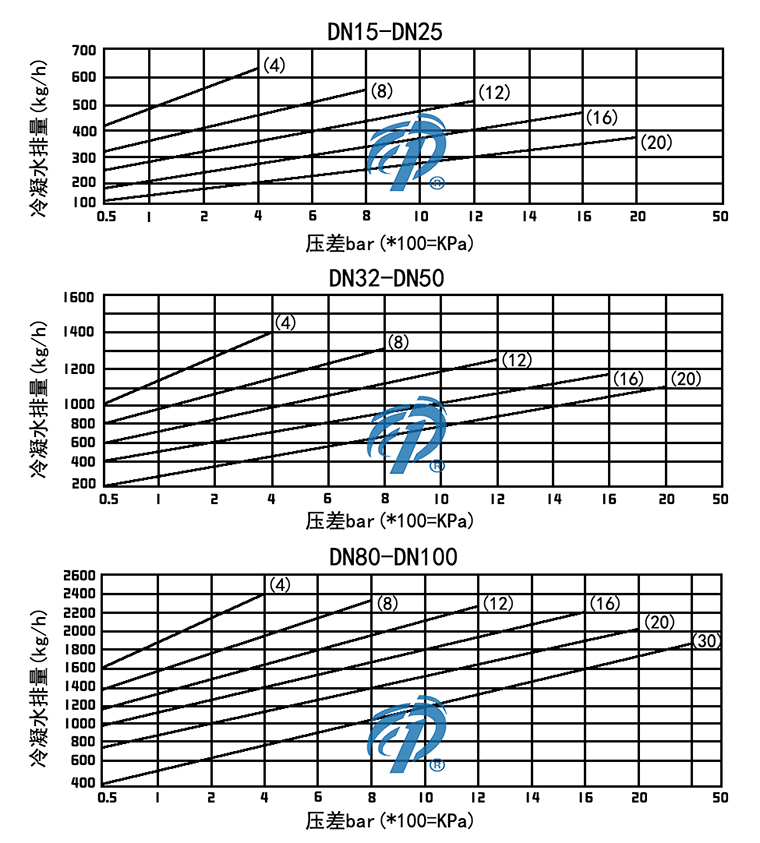

CS41鑄鋼法蘭浮球式蒸汽疏水閥排水量圖

CS41鑄鋼法蘭浮球式蒸汽疏水閥結構圖

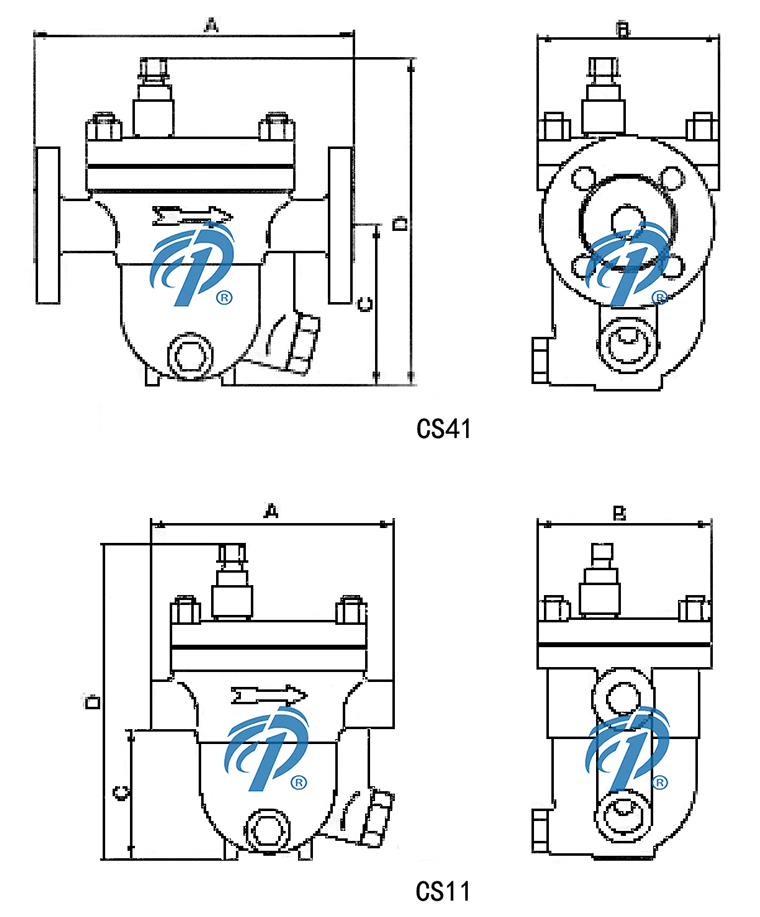

CS41鑄鋼法蘭浮球式蒸汽疏水閥尺寸表（單位：mm）

CS11疏水閥尺寸表

CS41疏水閥尺寸表

CS41鑄鋼法蘭浮球式蒸汽疏水閥故障診斷及處理方法

CS41鑄鋼法蘭浮球式蒸汽疏水閥安裝

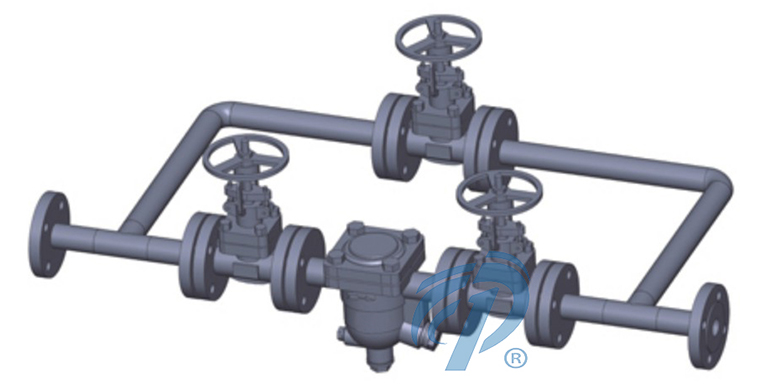

1、設計時，請預留旁通，并于閥前、閥后安裝閥門，方便日后不停車維護。

2、安裝時，疏水閥四周請預留100mm的空間，以及閥蓋跟正上方的障礙物，方便于日后維護。

3、使用時，請在管道吹掃前預先隔斷疏水閥。

4、故障時，疏水閥漏氣或者不排液現象，請聯系我司售后服務，以便及時排疑解難。
