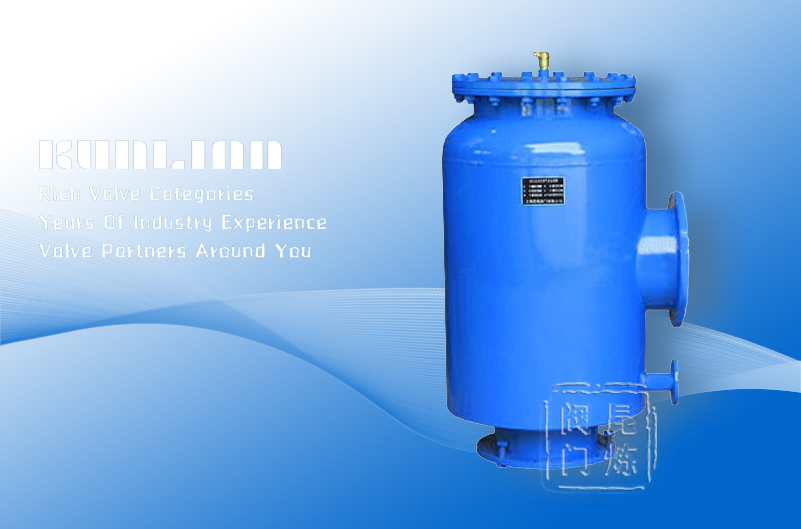

959210378GCQ-T自潔式排氣水過濾器利用過濾、氣水分離跟沉降等機理。當熱水、冷卻水、冷凍水系統中水進入自潔式排汽水過濾器時，體積擴大、流速減少，水中的氣泡分離上升到聚氣區，小氣泡會吸附在分離板上面，當形成氣泡上升至聚氣區后通過自動排氣閥排出。帶有雜質的循環水在過濾器中污物隨水流沉降，通過分離板后雜質得到了加速，在濾芯的兩側速沉降在存污區，因存污區的容污量較大，只用定期開啟排污閥。經過空氣跟雜質分離較干凈的水經濾芯流入水泵入口，由于水泵跟水流的沖擊下濾芯有較小的振動，能將一些貼附在濾芯外側的污物振落，來達到自潔的目的。
自潔式排氣水過濾器為多功能系統部件具有氣水分離功能又有過濾功能。過濾器自潔能力較好，不用經常清掃過濾網。對水系統中的污泥、氧化鐵皮、老垢和空氣等雜質進行排出。該產品應用于工業冷卻水系統、空調水系統、熱交換水系統、生產生活熱水供應系統、熱水采暖鍋爐水系統等。
1、安裝時應注意使殼體上的箭頭方向（水平或向下與介質的流動方向一樣）。
2、設置旁通管路以便在過濾器進行清洗或發生故障時不影響系統的正常運行。
3、過濾器與水處理器設備配套使用時，應該安裝在水處理設備的進水口之前。
壓力范圍：0.6、1.0、1.6MPa
適用溫度≤120℃
1、立式、臥式隨意，占空間面積小。
2、進出口夾角有0°、90°、180°、270°。任意角度安裝機房布置較為方便。
3、有自潔濾網的功能，常規清洗不用開蓋清理濾網。
4、能排出水中氣泡和溶于水中的空氣，減少系統的腐蝕，可以保護水泵的葉輪。
5、減少系統腐蝕，可以保護水泵的葉輪。
6、容納污垢容量大。
7、部件阻力小。
8、污物增加系統阻力不變。
| 規格DN | 參考流量 | A | D | B | C | E | F | |
| 50 | 5-7 | 320 | 159 | 130 | 320 | 15 | 25 | |
| 65 | 8-11 | 380 | 219 | 150 | 370 | 15 | 25 | |
| 80 | 15-20 | 460 | 273 | 175 | 420 | 15 | 25 | |
| 100 | 25-35 | 520 | 325 | 210 | 500 | 15 | 25 | |
| 125 | 45-60 | 580 | 377 | 235 | 600 | 15 | 40 | |
| 150 | 60-85 | 640 | 426 | 260 | 700 | 15 | 40 | |
| 200 | 90-130 | 720 | 470 | 300 | 800 | 15 | 40 | |
| 250 | 150-260 | 780 | 500 | 360 | 950 | 15 | 50 | |
| 300 | 250-400 | 890 | 600 | 400 | 1050 | 15 | 50 | |
| 350 | 450-650 | 1000 | 700 | 460 | 1200 | 15 | 50 | |
| 400 | 650-900 | 1120 | 800 | 515 | 1350 | 15 | 65 | |
| 450 | 900-1100 | 1100 | 900 | 560 | 1450 | 15 | 65 | |
| 500 | 1150-1500 | 1240 | 1000 | 610 | 1600 | 15 | 65 | |
| 550 | 1300-1700 | 1340 | 1000 | 640 | 1700 | 15 | 80 | |
| 600 | 1600-2000 | 1440 | 1100 | 600 | 1840 | 15 | 80 | |
| 650 | 1900-2300 | 1440 | 1100 | 720 | 1960 | 15 | 80 | |
| 700 | 2200-2700 | 1540 | 1200 | 760 |
獲取GCQ-T-自潔式排氣水過濾器報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
GCQ-T-自潔式排氣水過濾器使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
