959210378GJ641X-6C氣動奧襯管夾閥又稱為氣動奧襯夾管閥、氣囊閥、氣動奧襯箍斷閥等。套管(膠管)是管夾閥重要的零件，提供抗腐蝕、抗磨損與承壓能力。一般來說氣動奧襯管夾閥的質量方面上取決于套管(膠管)的質量好壞。用氣動、手動、電動或者液動等驅動方式擠壓套管，達到開關、調節的作用。
本閥門由閥體、橡膠膠管、閥桿、上下壓板、拉桿、氣動頭等零件組成。
氣動執行器通氣時，使管夾閥閥桿向下運動來帶動上下壓板以壓縮管套進行關閉，相反地即行開啟。其壓板在拉桿之間上下往復運動完成管夾閥開閉工作。
| 適用溫度 | 適用介質 |
| ≤85℃ | 礦漿、磨料、干濕型粉塵類 |
| 名稱 | 材料 |
| 閥體 | 鋁合金、鑄鋼、鑄鐵 |
| 膠管 | 橡膠 |
| 閥桿 | 鑄銅、碳鋼 |
| 壓桿 | 鑄鐵 |
| 托架 | 鑄鐵、球墨 |
| 手輪 | 鑄鐵 |

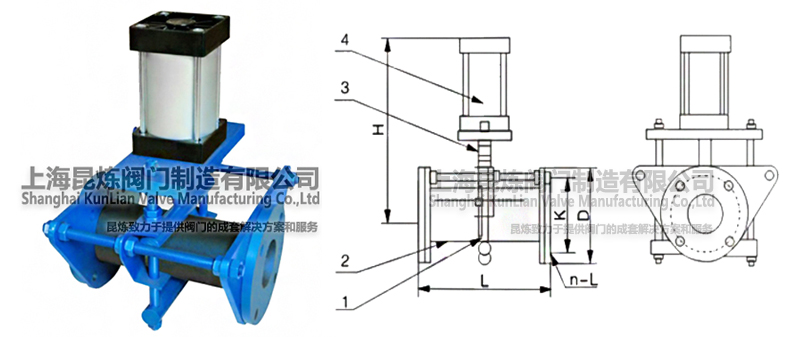

| 口徑(DN) | L | H | D | K | n-L |
| 50 | 210 | 215 | 160 | 125 | 4-18 |
| 65 | 250 | 245 | 180 | 145 | 4-18 |
| 80 | 300 | 270 | 195 | 160 | 4-18 |
| 100 | 350 | 300 | 215 | 180 | 8-18 |
| 125 | 430 | 340 | 245 | 210 | 8-18 |
| 150 | 500 | 390 | 280 | 240 | 8-23 |
| 200 | 650 | 520 | 335 | 295 | 12-23 |
| 250 | 800 | 615 | 390 | 350 | 12-23 |
| 300 | 950 | 720 | 440 | 400 | 12-23 |
| 350 | 830 | 800 | 500 | 460 | 16-23 |
| 400 | 900 | 900 | 565 | 575 | 16-25 |
| 500 | 1100 | 1150 | 670 | 620 | 20-25 |
①本閥門在管道上任意安裝，沒有介質流向限制。
②本閥門維護成本低，沒有需要定期更換的密封圈、密封填料、閥座或伸縮管。
膠管是管夾閥內部需要更換的零件，一旦更換了膠管，管夾閥就像新的一樣，其很少需要其他零件庫存。
獲取GJ641X-6C-氣動奧襯管夾閥報價或訂購產品時請提供以下參數:
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
GJ641X-6C-氣動奧襯管夾閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
