959210378GL61W不銹鋼焊接過濾器適用于壓力高的管道使用，是管道中攔截雜質的一種過濾設備。安裝位置沒有要求，方便安裝時使用。使用時在過濾器前后兩端安裝球閥等開關閥，清洗濾網時需將開關閥先關閉，再取出濾網清洗。
1、閥門設計、檢驗及壓力溫度基準按ANSI 816.34的規定。
2、閥門檢驗和試驗按API598的規定。
3、閥門結構長度按ANSI 816.11的規定。
4、零部件清理毛刺等雜物，并使用機油或煤油清洗干凈后再裝配。閥門試驗后將閥門內腔清理干凈，通徑兩端用閥蓋蓋住，以此來避免臟物的進入。
| 公稱通徑（DN） | 15-250 | 連接方式 | 法蘭、對焊、螺紋、承插焊 |
| 殼體材質 | WCB、CF8、WC6、C5、CF3M | 法蘭壓力 | 4.0-25.0Mpa |
| 濾網材質 | 304、316L等 | 法蘭密封面 | RF、MFM、RJ、TG |
| 過濾精度 | 10目-500目 | 墊片材質 | 金屬環、金屬纏繞 |
| 型號 | 壓力等級 | 試驗壓力（Mpa） | 工作溫度（℃） | 適用介質 | ||
| 閥體 | 強度試驗壓力 | 密封試驗壓力 | ||||
| GL61W-600LB | 600磅 | 15.3 | 15.3 | 10.5 | 150℃ | 水、蒸汽、油品 |
| GL61W-800LB | 800磅 | 21.0 | 21 | 15.4 | 150℃ |
|
| GL61W-900LB | 900磅 | 38.0 | 38.0 | 25.3 | 150℃ | |

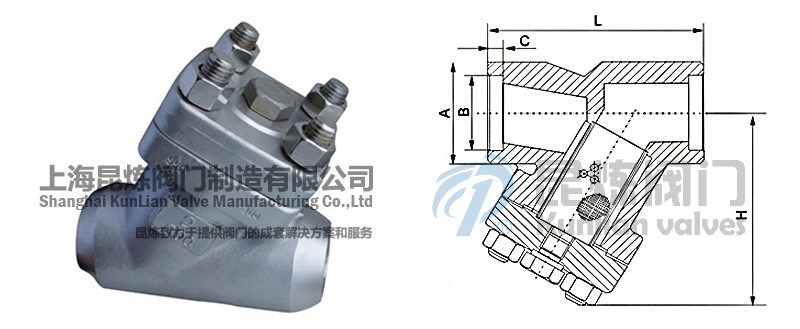

| 公稱通徑（DN） | L | H | A | B | C |
| 15 | 100 | 120 | 40.5 | 22.2 | 9.6 |
| 20 | 100 | 120 | 40.5 | 27.7 | 12.7 |
| 25 | 120 | 140 | 51 | 34.5 | 12.7 |
| 32 | 140 | 130 | 56 | 42.6 | - |
| 40 | 140 | 155 | 66 | 49.1 | 12.7 |
| 50 | 170 | 198 | 83 | 61.1 | 15.9 |
| 65 | 200 | 180 | 90 | 76.8 | - |
| 80 | 290 | 230 | 110 | 89.8 | - |
獲取GL61W-不銹鋼焊接過濾器報價或訂購產品時請提供以下參數:
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
GL61W-不銹鋼焊接過濾器使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
