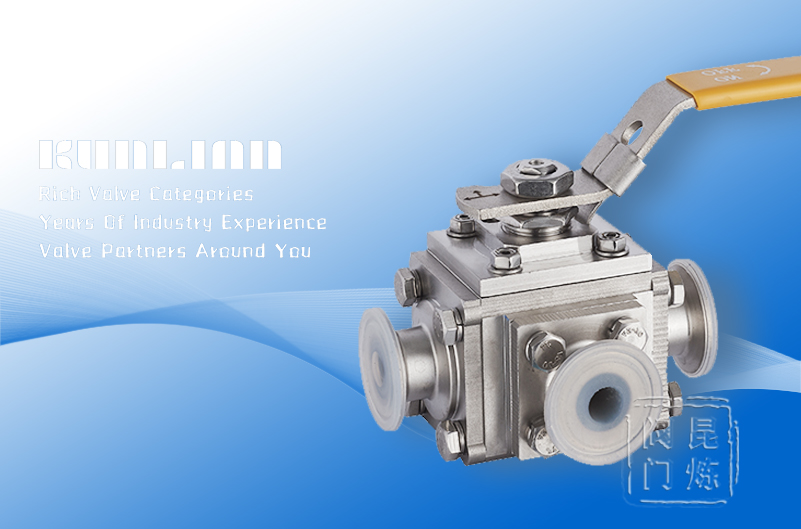

Q84F46、Q85F46三通襯氟快裝球閥

Q84F46、Q85F46三通襯氟快裝球閥介紹

Q84F46、Q85F46三通襯氟快裝球閥是針對含有腐蝕性介質工況的一款產品，低壓常溫下其替換了鑄鋼、不銹鋼不能抗腐蝕的場合，并有更低的扭矩，啟閉輕便。三通襯氟快裝球閥在管路中可輸送化學腐蝕性較強的流體物質，L型或T型的流道使其能做切換流向使用，安裝電動或氣動執行器后可用作遠程控制，使運行更便捷。其可耐高溫、耐真空、可防靜電，獨特的分體式結構在維修內部零部件時較為方便，三面流道都能獨立拆卸，降低了維修成本，經常被用于食品衛生、醫藥、化工化學、生物、半導體行業等領域。

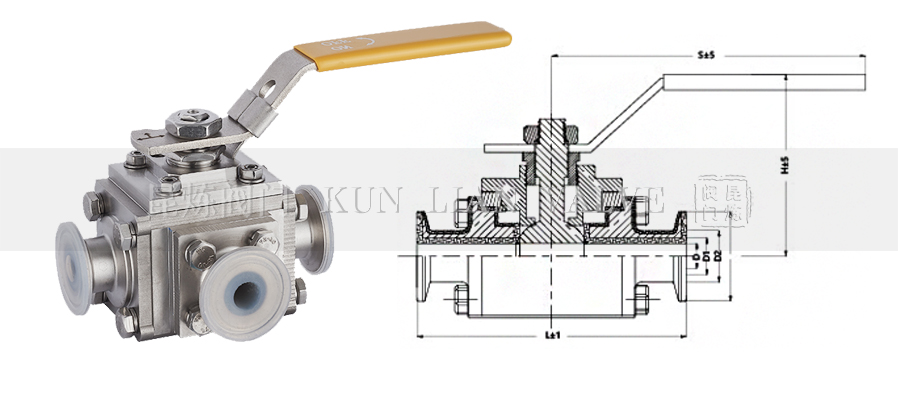

Q84F46、Q85F46三通襯氟快裝球閥結構圖

Q84F46、Q85F46三通襯氟快裝球閥尺寸

SIZE	D	D1	D2	K	L	H	S
1/2"	10	16	19	34	100	76	135
3/4"	16	22	25.4	50.5	120	92	135
1"	22	28	31.8	50.5	140	102	150
1 1/2"	29	35	38.1	50.5	160	115	185
2"	42	48	51	63.9	190	130	220

獲取Q84F46、Q85F46-三通襯氟快裝球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

Q84F46、Q85F46-三通襯氟快裝球閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
