959210378CWX微型電動球閥是一款小口徑球閥帶電動執行器的產品，整體一體化設計減小了安裝體積，在儀器儀表管路等使用提供了方便。內置浮球跟閥桿采用浮動結構密封，減小了扭力又降低結垢導致開關不靈的問題。
微型電動球閥主要參數說明
1、微型電動球閥執行器使用塑料外殼（可選合金外殼），外觀小巧美觀；傳動機構采用塑料或金屬齒輪，精密度較高，力矩較大。CR01-05多款控制方式，既可以接受遠程控制信號，又可以反饋到位信號給檢測設備；
2、外形精致體積較小，輸出扭矩大，使用時間較長；
3、結合電氣跟機械限位設計，球芯開度定位較準確、減少執行器連轉的運行；
4、執行器和閥門裝配角度可變動，對空間的分配需求友好；
5、內置球芯采用浮動結構密封，無滴漏密封效果，適用于含有污垢及長期無操作的場合；
6、替換一些電磁閥不適合使用的工況；
7、1～2Mpa水壓下的工作電流為45～100mA（不同型號之間有差異）；
8、防護等級可達到IP65，可在相對潮濕的環境中使用。
微型電動球閥技術參數
| 產品型號 | CWX |
| 額定電壓 | DC3-6V、DC12V、AC/DC9-24V、AC220V、AC85-265V |
| 工作電流 | Max100mA（CR04除外Max150mA） |
| 輸出力矩 | 1.5NM-2.0NM |
| 開關時間 | 3-5S |
| 控制模式 | CR01、CR02、CR02+、CR03、CR04、CR05 |
| 工作壓力 | 1.0Mpa |
| 功率 | Max<3W |
| 介質溫度 | 0-90℃ |
| 適配口徑 | DN8-DN32 |
| 防護等級 | IP65 |
| 其它選型 | CR05可外加帶信號反饋功能；執行器帶手動型CWX-S； 球芯旋轉0°-90°范圍智能調節型CWX-T1； 球芯切換30°60°90°三位角度調節型CWX-T2 |
微型電動球閥部件材質
| 閥體 | 密封件 | 閥座材質 | 球芯材質 |
| 黃銅/銅鍍鎳/不銹鋼 | 硅膠/丁氰/三元乙丙橡膠 | 聚四氟乙烯 | 銅鍍鉻/不銹鋼 |
微型電動球閥執行器接線圖

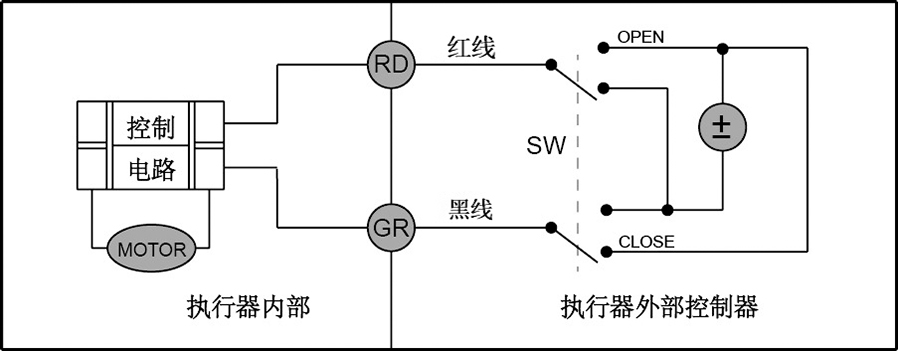

CR01兩線接線圖（顛倒正負極模式）
電壓：DC3-6V/12V/9-24V
1、SW接通OPEN，閥開；球芯轉動到位執行器自動斷電，閥門保持在開的狀態；
2、SW接通CLOSE，閥關；球芯轉動到位執行器自動斷電，閥門保持在關的狀態；

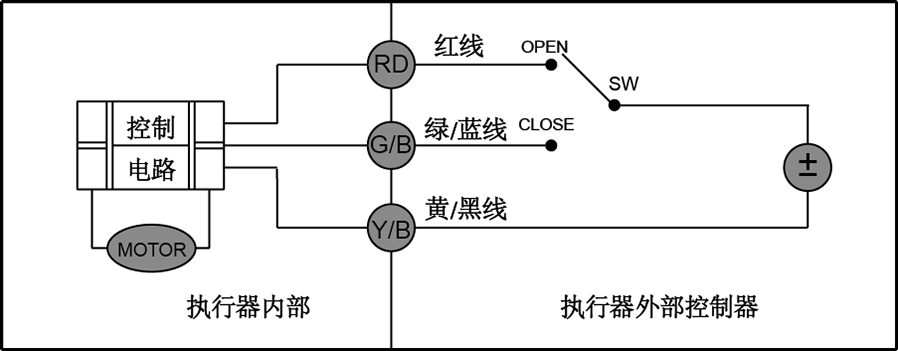

CR02三線接線圖（兩控模式）
電壓：DC3-6V/12V/ DC9-24V
1、SW接通OPEN，閥開；球芯轉動到位執行器自動斷電，閥門保持在開的狀態；
2、SW接通CLOSE，閥關；球芯轉動到位執行器自動斷電，閥門保持在關的狀態；

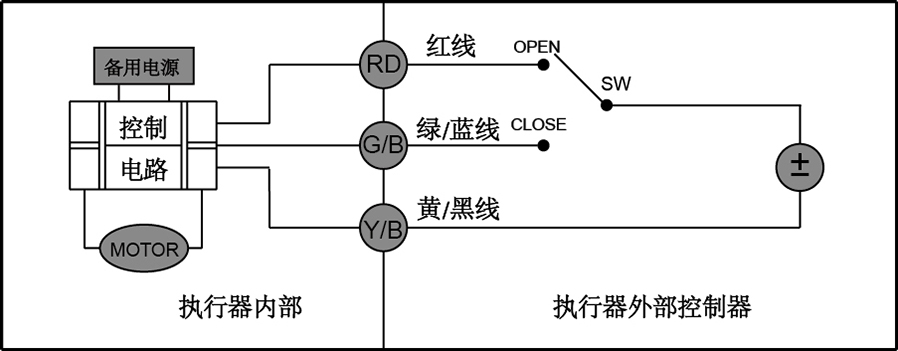

CR02+三線接線圖（三線斷電復位模式）
電壓：A/DC9-24V
1、SW接通OPEN閥開；到位后內部開關將電機斷電，并保持閥開的狀態，同時外部電壓給內部備用電源充電；
2、SW接通CLOSE閥關；到位后內部將電機斷電，并保持閥關的狀態，同時外部電源同樣給內部備用電源充電；
3、一旦外部電源突然斷電，閥門將恢復到出廠設置狀態，即：斷電后閥門處于閥開狀態或閥關狀態；
備注：紅線、藍線、黃線三根線不能同時接電，以免損壞閥門。

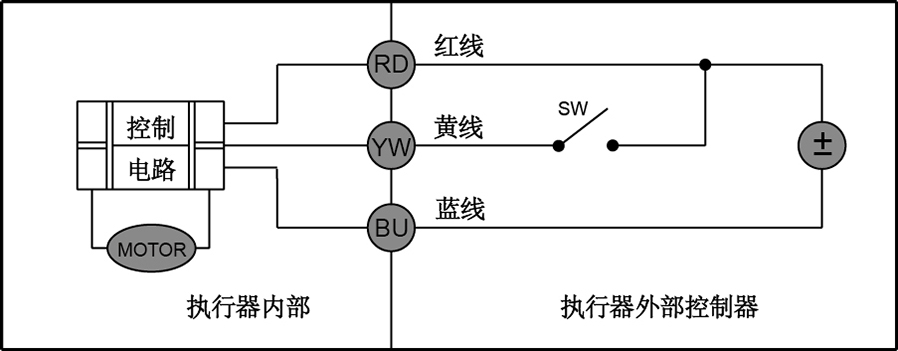

CR03三線接線圖（三線一控斷正極模式）
電壓：DC3-6V/12V A/DC9-24V AC220V AC85-265V
1、SW 閉合閥開；球芯轉動到位執行器自動斷電，閥門保持在開的狀態；
2、SW 斷開閥關；球芯轉動到位執行器自動斷電，閥門保持在關的狀態；
備注：電源若采用直流電源，注意紅色線接正極，藍色線接負極。

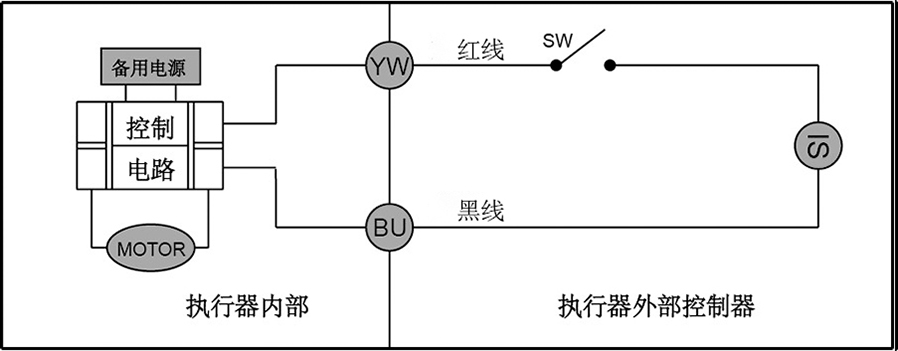

CR04兩線接線圖（斷電復位模式）
電壓：DC3-6V A/DC9-24V AC220V AC85-265V
1、SW閉合時執行器驅動閥開，球芯轉動到位執行器自動斷電，保持在閥開的狀態，同時外部電源給內部備用電池充電。并執行器動作為回轉型（正反型）；
2、SW斷開時執行器驅動閥關，球芯轉動到位執行器自動斷電，保持在閥關的狀態，執行器動作為回轉型（正反型）。

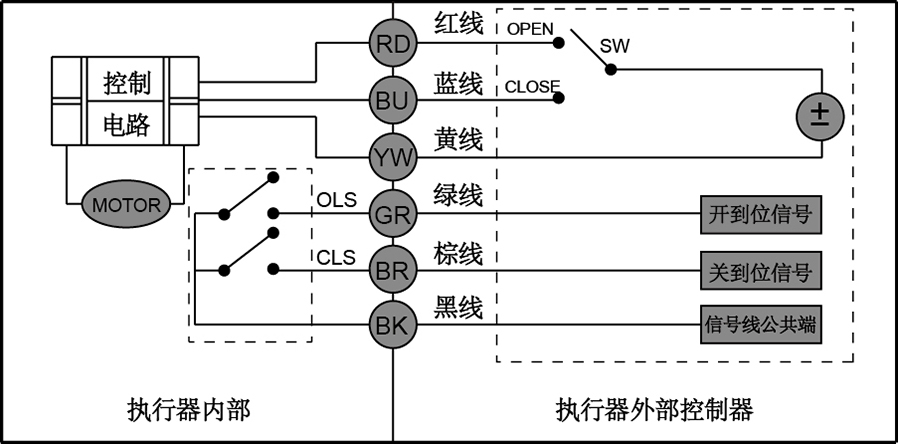

CR05五線接線圖（帶信號反饋模式）
電壓：DC3-6V/12V/24V
1、SW接通OPEN閥開；綠色線輸出開到位信號OLS控制，控制器檢測到OLS將SW連向STOP，閥門停止動作保持在開到位狀態；
2、SW接通CLOSE閥關；紅色線輸出關到位信號CLS控制，控制器檢測到CLS將SW連向STOP，閥門停止動作保持在關到位狀態。執行器動作為回轉型（正反轉）。

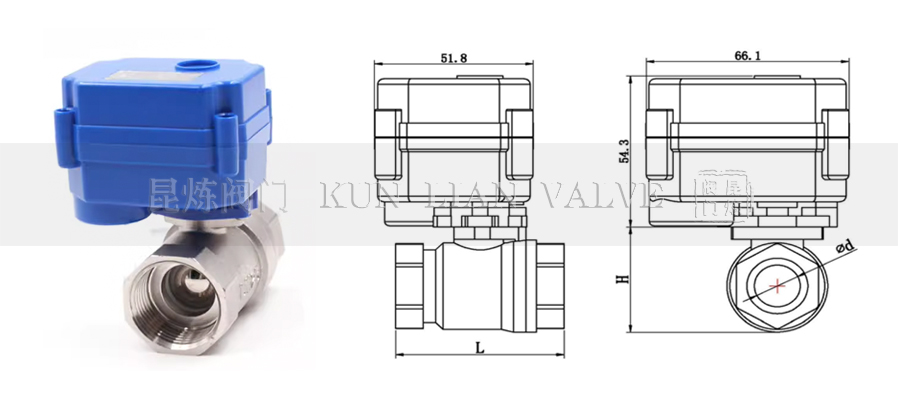

微型電動球閥尺寸
| 材質 | 連接形式 | 通徑 | d | L | H |
| 黃銅 | 雙內螺紋（全通徑） | DN8 | 8 | 46 | 31 |
| DN15 | 15 | 57 | 38 | ||
| DN20 | 20 | 71 | 45 | ||
| DN25 | 23.5 | 72 | 49 | ||
| 雙內螺紋 | DN10 | 8 | 46 | 31 | |
| DN20 | 15 | 66 | 38 | ||
| DN25 | 20 | 72 | 47 | ||
| DN32 | 25 | 86 | 60 | ||
| 三通（立式） | DN15 | 12 | 63 | 49 | |
| DN20 | 15 | 66 | 53 | ||
| 一內一外螺紋 | DN15 | 15 | 63 | 38 | |
| DN20縮 | 15 | 66 | 38 | ||
| DN32縮 | 20 | 76 | 50 | ||
| 雙外螺紋 | DN15 | 15 | 68 | 38 | |
| 不銹鋼 | 雙內螺紋 | DN8 | 8 | 46 | 31 |
| DN10縮 | 8 | 46 | 30.5 | ||
| DN15 | 15 | 55 | 38 | ||
| DN20縮 | 15 | 63 | 39 | ||
| DN20全 | 20 | 71 | 45 | ||
| DN25縮 | 20 | 75 | 47 | ||
| DN25全 | 25 | 72 | 49 |
微型電動球閥適用范圍
1、IC卡智能水表、熱計量表、太陽能儀表；
2、中央空調風機盤管、消防噴淋；
3、高校節水、自動控制系統、工業自控等小型設備；
4、節水器具、飲用水設備、熱水器、太陽能熱水器、洗衣機、工業加濕器。
獲取CWX-微型電動球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
CWX-微型電動球閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
