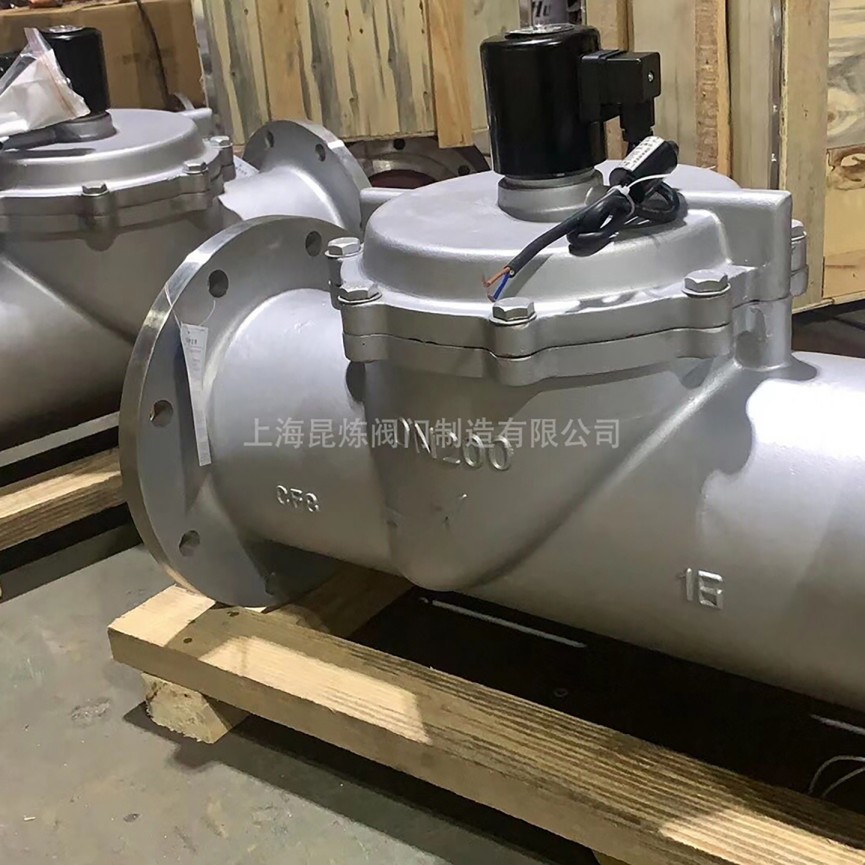

先導式電磁閥結構原理與特點

一、結構設計

1. 先導孔設計

• 孔徑優化：Φ0.5-1.2mm（根據介質粘度調整）
• 流道造型：錐形擴散結構降低湍流損失
• 防堵設計：選配內置100μm過濾網（可拆卸清洗）

2. 主閥膜片結構

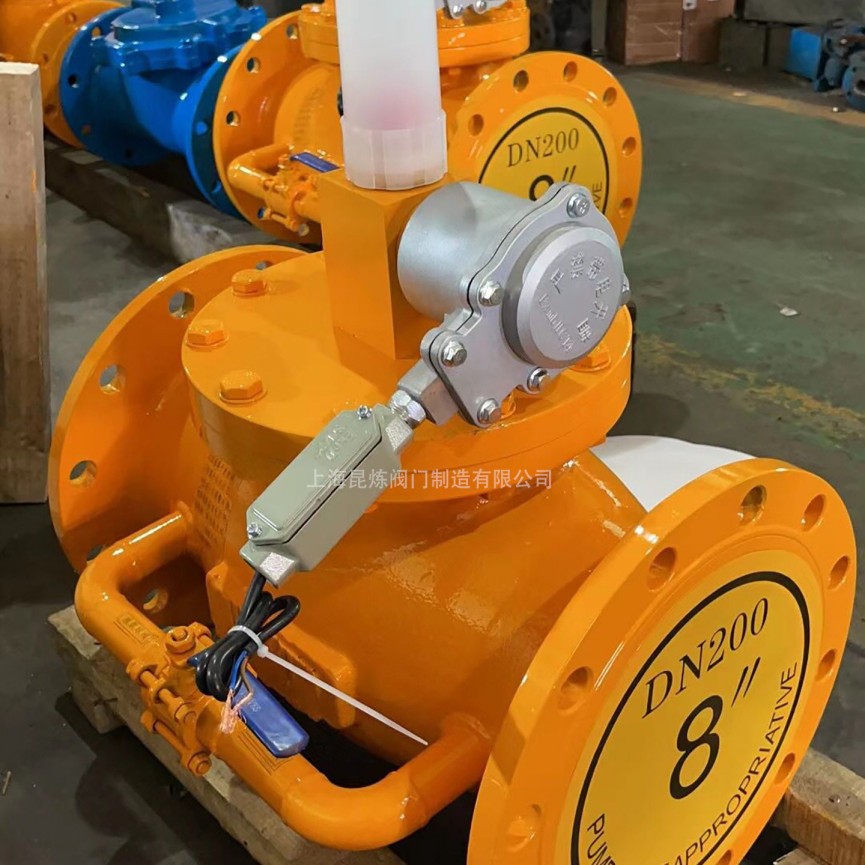

3. 雙級閥體結構

• 先導級：小閥芯（Φ3-5mm）控制先導回路
• 主閥級：大通徑閥口（DN15-DN200）實現主流控制
• 聯動機構：磁耦合同步驅動技術

二、關鍵功能組件

1. 壓力平衡系統

2. 先導控制回路

1. 電磁啟動階段：線圈通電，先導閥芯位移0.5-1mm
2. 壓力傳導階段：介質通過先導孔進入平衡腔
3. 主閥動作階段：壓差推動主閥膜片完成開啟

三、密封技術

1. 主閥密封結構

• 雙重密封：金屬硬密封+彈性軟密封組合
• 自緊式設計：介質壓力越高密封越緊
• 泄漏等級：Class VI（ANSI標準）

2. 先導閥芯組件

四、流體動力學

1. 先導通道布局

• 短路徑原則：先導流道長度≤15mm
• 低流阻設計：漸變截面過渡
• 防氣蝕結構：出口擴散角≤15°

2. 典型性能參數

常見問題解答（FAQ）

Q1：先導孔頻繁堵塞如何處理？

A：系統解決方案：

1. 升級自清潔先導頭（帶刮削功能）
2. 前置雙級過濾器（粗濾+精濾）
3. 采用脈沖反吹設計（每動作10次自動清潔）

Q2：主閥膜片壽命短怎么辦？

A：改進措施：

• 選用金屬骨架復合膜片（壽命提升）
• 增加行程限位器（避免過載變形）
• 控制動作頻率（≤5次/分鐘）

Q3：低壓差工況下無法正常開啟？

A：應對方案：

• 選用低壓用型號（帶輔助彈簧）
• 調整先導孔直徑（增大20-30%）
• 加裝先導增壓器

Q4：如何判斷先導閥芯磨損？

A：檢測方法：

1. 測量動作時間（延長需更換）
2. 檢查先導泄漏量（＞3ml/min需要檢測）
3. 觀察電流波形（出現異常波動）

Q5：雙級閥體如何實現同步控制？

A：關鍵技術：

• 磁耦合傳動（無機械連接）
• 液壓反饋回路（實時壓力補償）
• 智能控制模塊（PID調節）

選型應用指南

選擇先導式電磁閥需考慮：

• 壓力范圍：區分常開/常閉型
• 介質特性：腐蝕性、粘度、潔凈度
• 動態響應：根據系統調節要求

注：特殊工況建議提供詳細參數進行選型。
