低溫電磁閥從-196℃深冷到常規冷凍系統的選型

更新時間：2025-4-15 信息來源：低溫電磁閥從-196℃深冷到常規冷凍系統的選型

摘要：針對液氮、LNG等低溫介質的特殊工況，低溫電磁閥需解決材料脆變、密封失效、線圈凍結等問題。本文詳解WCB、304/316不銹鋼在低溫下的性能差異，給出-196℃~-50℃區間的選型建議。

一、材料低溫性能對比

材質	耐低溫	冷脆轉變點	適用介質	特殊處理要求

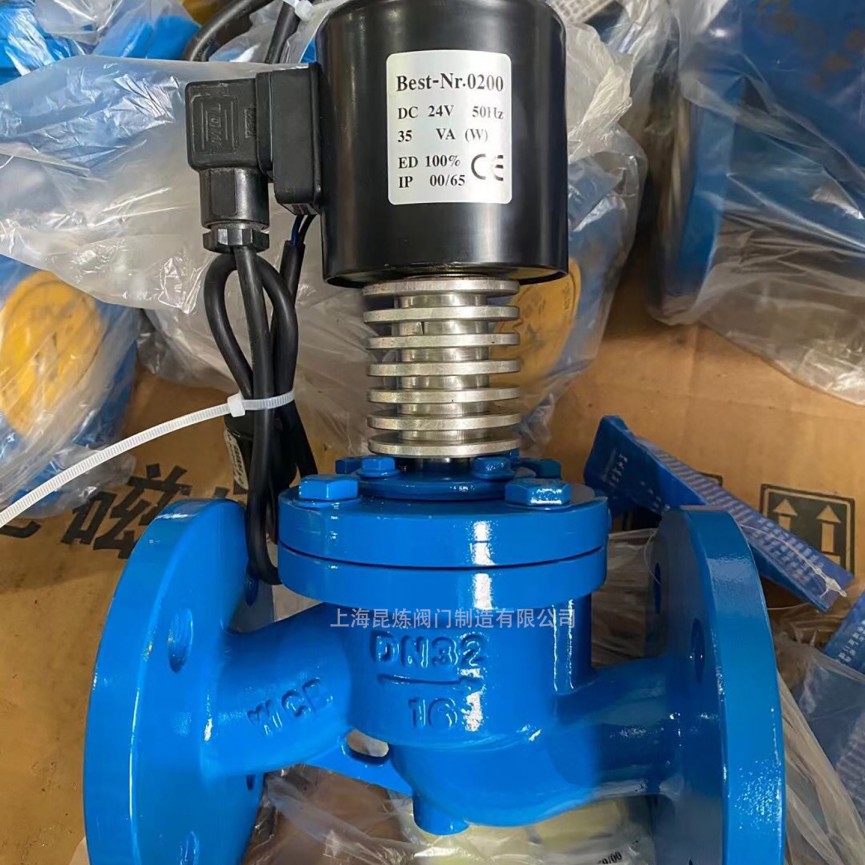

WCB碳鋼	-29℃	-20℃	冷凍水/鹽水	需低溫沖擊測試

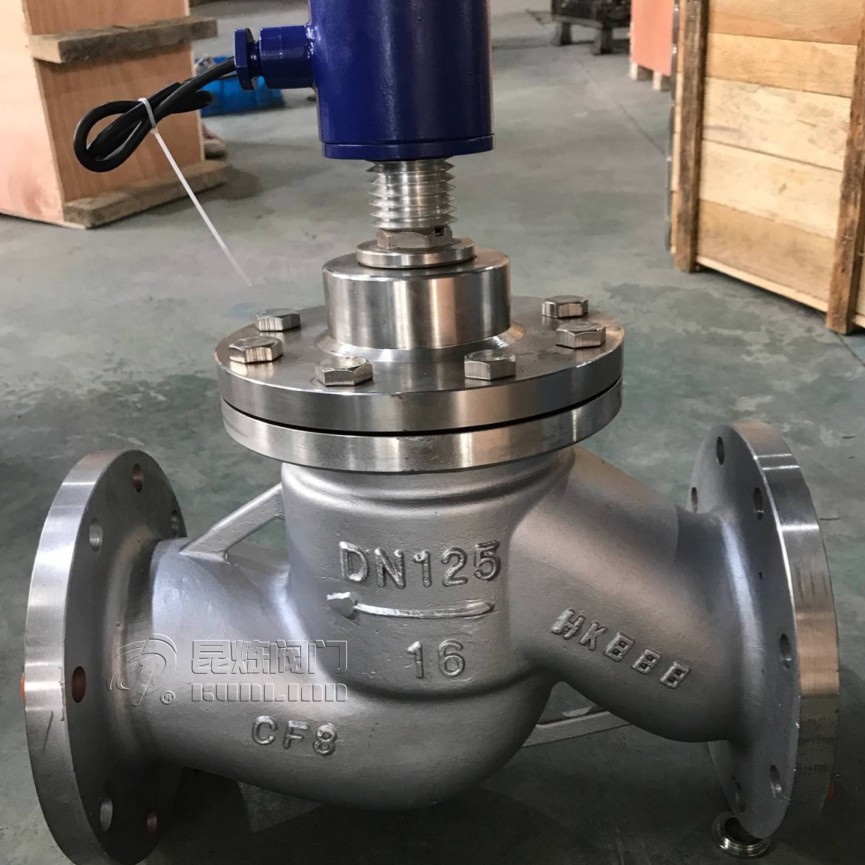

304不銹鋼	-196℃	-150℃	液氧/液氮	固溶處理+深冷處理
316不銹鋼	-269℃	-200℃	LNG/液氫	低溫奧氏體穩定化

二、技術方面

1. 低溫密封系統

金屬波紋管密封：-196℃無泄漏（替代PTFE）
密封結構：主密封+應急密封+隔離層
預緊力自適應：低溫收縮自動補償技術

2. 耐寒電磁線圈

類型	耐溫范圍	絕緣材料	啟動特性
標準線圈	-40~+85℃	改性環氧樹脂	＞-20℃穩定啟動
低溫線圈	-196~+105℃	聚酰亞胺+氣凝膠	-70℃啟動

應用場景

加氣站：316SS閥體+真空絕熱，回收系統
液氮冷凍：304SS波紋管密封，快速啟閉控制
低溫實驗室：DC24V防爆線圈，流量調節

四、常見問題解答

Q1：為什么普通電磁閥不能用于-50℃以下？

⚠ 三個失效機制：

密封材料玻璃化轉變（PTFE在-80℃變脆）
潤滑脂凝固導致閥芯卡死
線圈絕緣層開裂

Q2：如何解決低溫啟動延遲問題？

✅ 技術方案：

采用自加熱線圈（PTC材料）
預置電伴熱帶（功率15W/m）
選擇低慣性閥芯（鈦合金材質）

Q3：液氧系統要選用哪種材質？

→ 要求316不銹鋼，且需滿足：

氧相容性 ASTM G93
表面粗糙度低
禁油處理（碳氫含量＜50mg/m2）

五、選型決策樹

      溫度區間判定 →
      -29℃~-50℃：WCB+低溫改性
      -50℃~-150℃：304SS+深冷處理
      ＜-150℃：316SS+VMLI絕熱
      ↓
      介質特性匹配 →
      氧化性介質：電解拋光
      易燃介質：防爆線圈
      高純度介質：鏡面處理
      ↓
      電壓選擇 →
      危險區域：DC24V本安型
      常規環境：AC220V帶加熱

六、維護特別警示

操作項目	風險點	防護措施
拆卸檢修	材料冷脆斷裂	需回溫至-20℃以上操作
密封更換	波紋管機械損傷	使用專用安裝夾具
線圈測試	絕緣層冷凝短路	先通干燥氮氣吹掃
