導熱油專用電磁閥選型：材質、耐溫與結構方面出發

一、閥體材質性能對比

二、關鍵選型參數

1. 溫度-材質匹配原則

• ＜280℃：WCB+PTFE密封（經濟型方案）
• 280-380℃：304SS+石墨纏繞墊
• ＞380℃：316SS+金屬硬密封

2. 電壓選擇建議

三、特殊結構設計

1. 導熱油專用特征

• 緩啟結構：防止熱油沖擊導致密封損壞

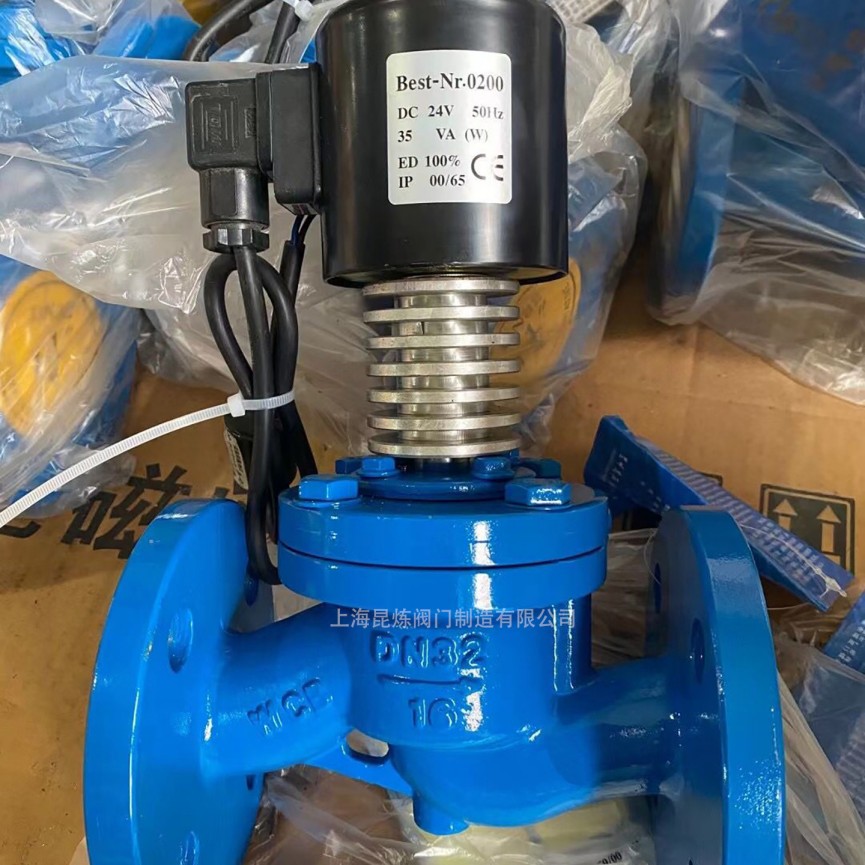

• 散熱翅片：閥體外部增加散熱面積
• 雙密封設計：主密封+應急密封冗余

2. 安裝注意事項

1. 必須垂直安裝（閥桿朝上）
2. 進出口需預留3倍管徑直管段
3. 建議配套安裝油品過濾器

四、常見問題解答

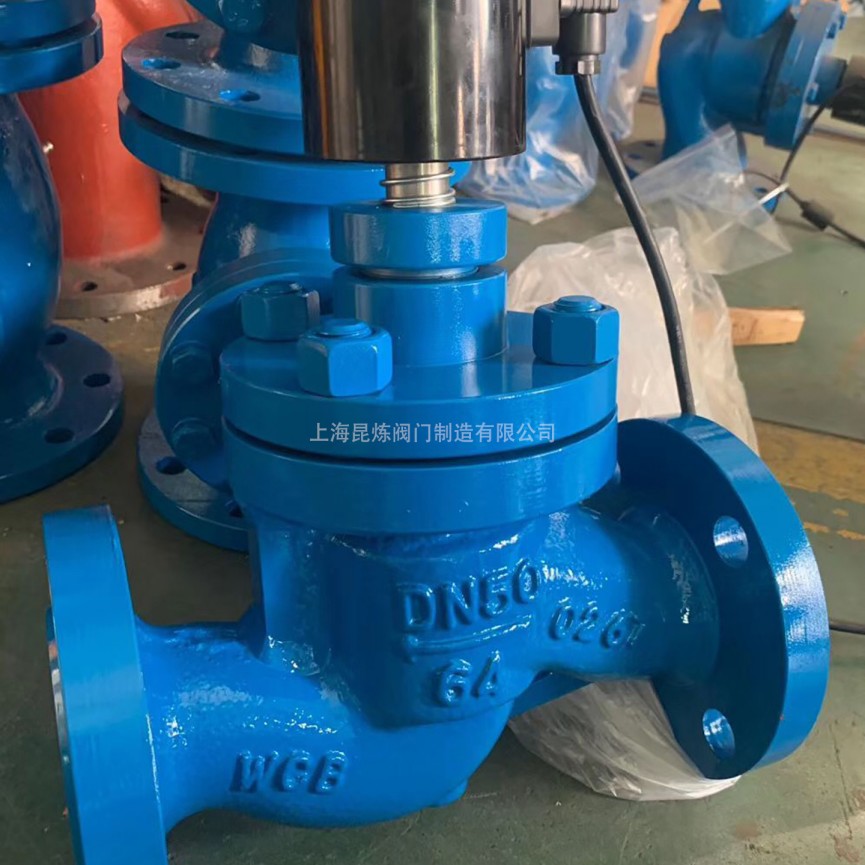

Q1：為什么WCB閥體在300℃以上要慎用？

⚠ 關鍵原因：碳鋼在持續高溫下會發生滲碳反應，導致：

• 密封面硬度下降
• 閥體脆性增加
• 熱膨脹系數突變

Q2：導熱油結晶堵塞閥體怎么辦？

✅ 處理方案：

1. 先用低壓蒸汽伴熱解晶
2. 拆卸后用煤油清洗
3. 長期停用需排凈閥腔油液

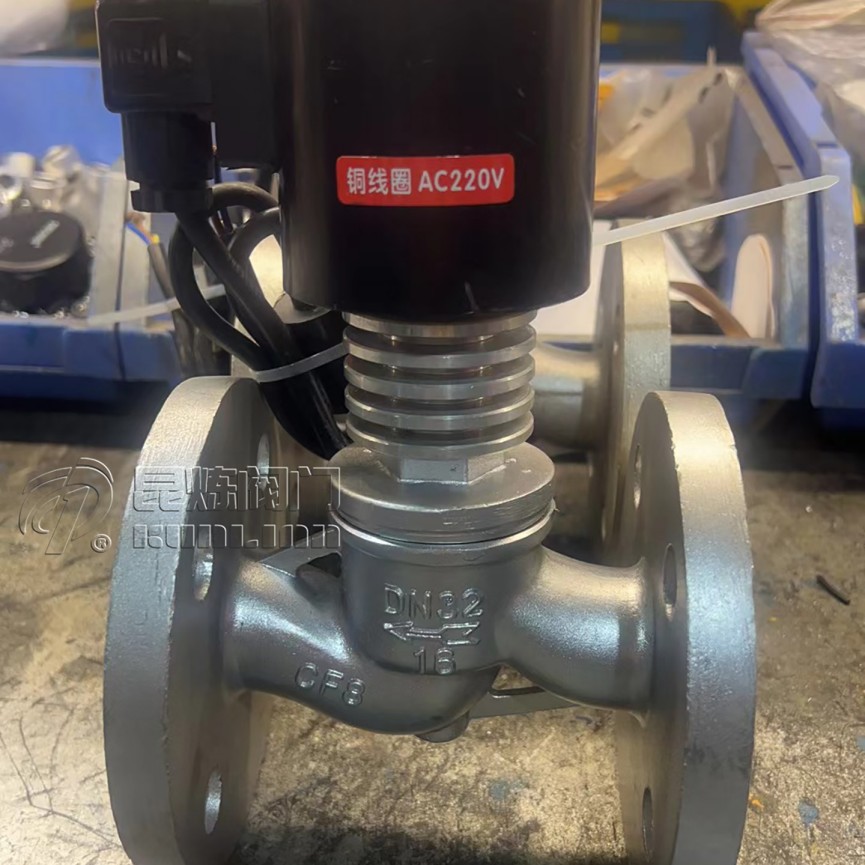

Q3：AC220V線圈在高溫環境易故障？

🔧 改進措施：

• 選用H級絕緣線圈（耐180℃）
• 加裝鋁制散熱罩
• 線圈接線處使用高溫硅膠套

五、維護保養規范

六、選型決策流程圖

1. 確認油品類型 → 2. 測定最高工作溫度 → 3. 選擇對應材質 → 4. 確定系統電壓 → 5. 校核壓力等級

配置示例：380℃合成導熱油系統 → 316SS閥體 + DC24V防爆線圈 + 金屬硬密封
