9592103781、閥體、閥蓋、閥芯、閥桿材質：采用聚四氟（PTFE）材料；
2、密封件：密封件，耐腐蝕等級與PTFE一樣，可耐強酸強堿、強氧化劑及溶劑；
3、活塞式結構取代膜片；
4、流體與磁芯管等金屬部件相隔絕；
5、軟密封工藝。
1、聚四氟乙烯不受化學試劑腐蝕。例如在濃硫酸、硝酸、鹽酸，其重量及性能均無變化，也不溶于溶劑；
2、聚四氟乙烯不吸潮，不燃，對氧、紫外線均穩定，所以具有耐候性，抗表層垢舊，抗褪色及抗脆化等性能；
3、化學惰性，不會對流體介質產生影響；
4、溫度使用廣：它可以在-30℃~+180℃范圍使用。
a) 閥體、閥蓋、閥芯、閥桿材質：采用聚四氟（PTFE）材料
b) 密封件：耐腐蝕性，可耐強酸、硫酸、強堿、強氧化劑等
a) 腐蝕性流體與金屬部件（動鐵芯、彈簧）不接觸，即流體只與聚四氟、密封件接觸，實現了結構上耐腐蝕；
b) 活塞式結構取代了膜片，以免膜片由于腐蝕性流體的作用而破裂、膨脹失效；
c) 先導孔孔徑大，路徑短且直，不易被顆粒物、沉淀物或流體中的結晶物堵塞（例如：水中的泥沙、鹵水中的結晶鹽等）
d) 嵌入式密封結構，密封性能好。
a) 應用于腐蝕性流體。
b) 電磁閥流量孔徑為標準值，可達相對應的流量要求。
c) 壓力范圍：零壓力直動式；先導式公稱壓力0.6MPa；或1.6MPa。
d) 應用于強酸、強堿、強氧化劑等強腐蝕性流體介質以及流體。例如鹽酸、濃硫酸，電鍍液、芳香族溶劑、脂脂族溶劑、流體等管路的自動控制；并且對于流體中的顆粒物、沉淀物、結晶物等適應性好。
| 通徑 | 接管口徑 | 使用壓力(MPa) | max耐壓(MPa) | Kv值 | 電壓范圍 | 電壓 | 適用流體 |
| 15 | G1/2〞、法蘭 | 0～0.02MPa(零壓) 0.01～0.6MPa 0.01～1.0MPa |
1.2MPa | 3.6 | ±10% | AC220 VDC24V 其它電壓可根據實際訂制 |
強酸強堿 |
| 20 | G3/4〞、法蘭 | 5.0 | |||||
| 25 | G1〞、法蘭 | 8.5 | |||||
| 32 | G1-1/4〞、法蘭 | 13 | |||||
| 40 | G1-1/2〞、法蘭 | 18 | |||||
| 50 | G2〞、法蘭 | 30 | |||||
| 65 | G2-1/2〞、法蘭 | 45 |

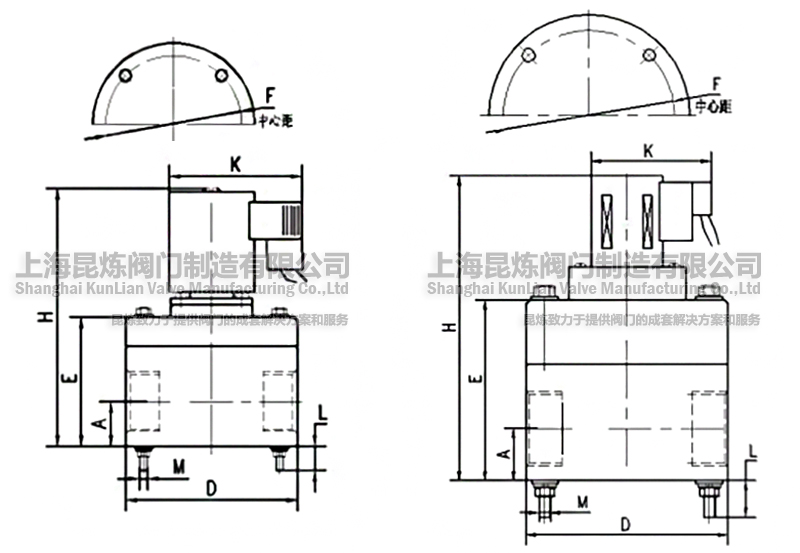

| 產品規格 | G1/2〞 | G3/4〞 | G1〞 | G1-1/4〞 | G1-1/2〞 | G2〞 | G2-1/2〞 |
| D | Φ70 | Φ80 | Φ95 | Φ120 | Φ130 | Φ150 | Φ180 |
| H | 127 | 136 | 145 | 200 | 220 | 249 | 262 |
| E | 56.5 | 70.5 | 78 | 110 | 113 | 140 | 152 |
| A | 18.5 | 20 | 25 | 31 | 33.5 | 43 | 49 |
| M | M5 | M6 | M6 | M8 | M8 | M10 | M10 |
| L | 14 | 10 | 12 | 20 | 17 | 20 | 25 |
| K | 92 | 92 | 92 | 94 | 94 | 94 | 94 |
| F | Φ58 | Φ68 | Φ75 | Φ98 | Φ106 | Φ116 | Φ152 |

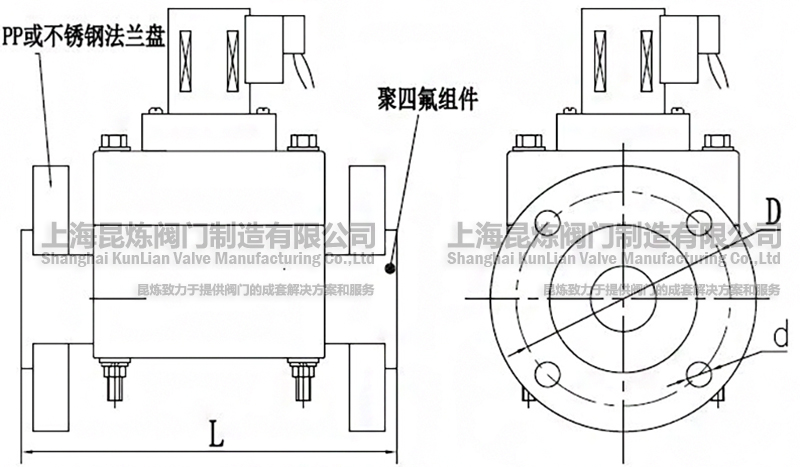

| 產品規格 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 |
| 連接方式 | 標配為國標法蘭，1.6MPa尺寸標準（其它法蘭可訂制） | ||||||
| L | 140 | 155 | 167 | 216 | 220 | 254 | 295 |
| D | Φ65 | Φ75 | Φ85 | Φ100 | Φ110 | Φ125 | Φ145 |
| d | Φ14 | Φ14 | Φ18 | Φ18 | Φ18 | Φ18 | Φ18 |
a)安裝時，與電磁閥連接的管道螺紋上纏適量的聚四氟生料帶。
b)使管道螺紋與電磁閥閥體螺紋對位，以免閥體螺紋錯位。
c)昆煉電磁閥安裝時，應握住閥體進行安裝，切勿扳動電磁線圈用力。
d)為了使電磁閥與管道的整體剛性，依實際工況可對電磁閥安裝支撐架。
e)電磁閥應水平安裝。
f)電磁閥應安裝在無滴水的環境，以免線圈長期受潮。
g)電磁閥應安裝在振動較小的地方。
h)安裝時閥體箭頭須與介質流向一樣，并檢查電源是否與標識相符。
a)訂貨時請寫清型號、名稱、通徑、電源、數量。
b)其他要求請在訂貨時說明。
獲取ZF4、ZCF-聚四氟電磁閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
ZF4、ZCF-聚四氟電磁閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
