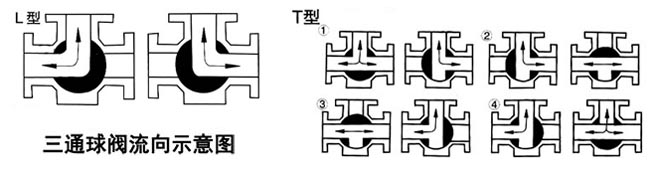

959210378Q644F、Q645F氣動三通球閥是一種三通道的回轉型球閥, 用于介質分流、合流及流向切換，任一個管道都可以作為入口或出口。上海昆煉三通球閥分有L型和T型，可以符合不同的要求。可以根據需要，任一個管道都可以作為入口或出口。L型閥是對三條管道中的兩條管道進行切除，T型閥實現把三條連通管道進行合流與分流。
1、流體阻力小，其阻力系數與同長度的管段相等。
2、結構簡單、體積小、重量輕。
3、緊密，目前球閥的密封面材料使用塑料、密封性好，在真空系統中也已使用。
4、操作方便，開閉快，從全開到全關只要旋轉90°，便于遠距離的控制。
5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7、適用廣，通徑從小到幾毫米，大到幾米，從高真空到高壓力都可應用。
| 產品名稱 | 氣動三通球閥 |
| 規格范圍 | DN15-DN200 |
| 溫度范圍 | -20℃≈300℃ |
| 壓力范圍 | PN16-PN40 |
| 閥體材質 | 碳素鋼/不銹鋼 |
| 閥桿材質 | SS304 |
| 閥蓋材質 | 碳素鋼/不銹鋼 |
| 閥芯材質 | SS304 |
| 連接方式 | 法蘭連接 |
| 適用范圍 | 水、油品、蒸汽、氣體、燃?xì)饧澳承└g性液體 |
| DN | L | L1 | T | f | E | B | C | H | A | N-ΦM |
| 15 | 150 | 75 | 14 | 2 | 95 | 65 | 45 | 150 | 144 | 4-Φ14 |
| 20 | 160 | 80 | 14 | 2 | 105 | 75 | 55 | 172 | 163 | 4-Φ14 |
| 25 | 180 | 90 | 14 | 2 | 115 | 85 | 65 | 175 | 163 | 4-Φ18 |
| 32 | 200 | 100 | 16 | 2 | 135 | 100 | 78 | 200 | 214 | 4-Φ18 |
| 40 | 220 | 110 | 16 | 3 | 145 | 110 | 85 | 205 | 214 | 4-Φ18 |
| 50 | 240 | 120 | 16 | 3 | 160 | 125 | 100 | 225 | 252 | 4-Φ18 |
| 65 | 260 | 130 | 16 | 3 | 180 | 145 | 120 | 256 | 270 | 4-Φ18 |
| 80 | 280 | 140 | 20 | 3 | 195 | 160 | 135 | 308 | 354 | 8-Φ18 |
| 100 | 320 | 160 | 20 | 3 | 215 | 180 | 155 | 344 | 418 | 8-Φ18 |
| 125 | 380 | 190 | 22 | 3 | 245 | 210 | 185 | 390 | 480 | 8-Φ18 |
獲取Q644F、Q645F-氣動三通球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
Q644F、Q645F-氣動三通球閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
