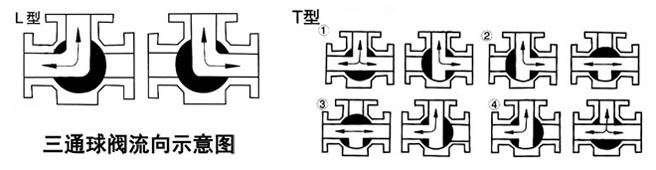

959210378Q914/5F電動三通內螺紋球閥可為L形和T形，電動L形三通球閥（Q914F）用于介質流向的切換，能使相互垂直的兩個通道連接；電動T形三通球閥（Q915F）用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。電動三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
1、結構緊湊、啟閉快、流道流通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4，維修方便：在系統卸壓后，不用拆下整個閥體就可進行檢查和維修。
| 電源 | AC110、220、380V/DC24、220V |
| 輸出力矩 | 50N·M～2000N·M |
| 任選功能 | 開關型、觸點型、開度信號、智能調節型 |
| 動作范圍 | 0～90°±5° |
| 動作時間 | 15秒/30秒/60秒 |
| 環境溫度 | -30°～60° |
| 手動操作 | 附帶手柄操作 |
| 限 位 | 電氣、機械二重限位 |
| 防護等級 | IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) |
| 輸入信號 | 0-10，1-5VDC/4-20mA(智能調節型) |
| 公稱通徑 | DN15～50mm |
| 公稱壓力 | PN1.6、2.5MPa |
| 閥軸材質 | 不銹鋼 |
| 閥體材質 | 04/316/316L不銹鋼 |
| 球體材質 | 304/316/316L不銹鋼 |
| 閥座密封 | PTFE、PPL、金屬密封 |
| 溫 度 | PTFE≤180℃、PPL≤350℃、金屬密封≤450℃ |
| 適用介質 | 水、石油、粘性流體、漿料、強氧化性介質等 |
| 連接形式 | 內螺紋 |
| 特 點 | 連線簡單、流向切換、阻力小、動作穩定 |
| 公稱通徑DN | G | L1 | L | H | W | D |
| 15 | 1/2" | 119 | 70 | 115 | 110 | 12.7 |
| 20 | 3/4" | 119 | 83 | 140 | 110 | 16.0 |
| 25 | 1" | 155 | 312 | 150 | 132 | 20.0 |
| 32 | 1 1/4" | 155 | 325 | 165 | 132 | 25.0 |
| 40 | 1 1/2" | 208 | 336 | 185 | 165 | 32.0 |
| 50 | 2" | 208 | 365 | 200 | 165 | 38.1 |
獲取Q914/5F-電動三通內螺紋球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
Q914/5F-電動三通內螺紋球閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
