X14X壓力表三通旋塞閥

X14X壓力表三通旋塞閥介紹

X14X壓力表三通旋塞閥安裝在鍋爐上的壓力表，使用壓力表三通旋塞閥才能使鍋筒、蒸氣及空間相連通以便進行沖洗存水彎管，校對、截?fù)Q壓力表等工作。運行中發現有滲漏冒氣現象，可擰緊閥底螺塞，如因密封圈使用時間過長磨損老化，換新襯套。

X14X壓力表三通旋塞閥結構及特點

壓力表旋塞閥閥體材料選用為鋼件鍛壓而成，閥桿選用為不銹鋼柱型閥桿，密封襯套選用石墨材料，能夠在使用過程中靈活變換開關方向，不會發生熱漲咬緊，且密封性能好，配件更換、維修方便。

X14X壓力表三通旋塞閥主要技術參數

工作壓力1.6—10.0MPa

工作溫度≤200℃

連接方式：

1、表頭按標準壓力表配制M20×1.5

2、蒸氣入口有M20×1.5和ZG1/2”兩種有內螺紋。

X14X壓力三通表旋塞閥產品性能規范

產品名稱	壓力表三通旋塞閥
規格范圍	M20×1.5
溫度范圍	-20℃≈200℃
壓力范圍	PN16-PN100
閥體材質	WCB/SS304/ SS316/ A105
閥桿材質	WCB/SS304/ SS316
閥蓋材質	WCB/SS304/SS316/ A105
閥塞材質	WCB/SS304/SS316
連接方式	內螺紋
適用范圍	水、油品、蒸汽、天然氣及某些腐蝕性液體

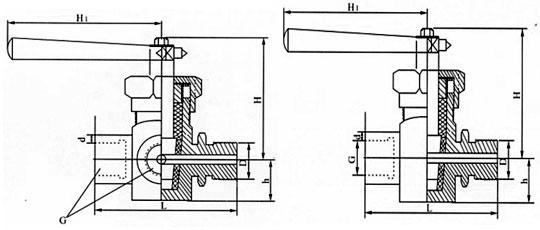

X14X壓力表三通旋塞閥外形連接尺寸

型號	尺寸
	D	L	G	d	h	H	H1
X14H-4.0C X13H-4.0C	G1/2	91	20×1.5	6.5	25	85	123
X14H-4.0T X13H-4.0T
X14H-4.0P X13H-4.0P

獲取X14X-壓力表三通旋塞閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

X14X-壓力表三通旋塞閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
