D643W/H/Y氣動法蘭蝶閥

<產品信息>
產品型號：D643W/H/Y
產品口徑：DN50-DN1200
壓力等級：1.0、1.6、2.5MPa
產品材質：鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼

18121388846
cnklfm@163.com
15706269064
959210378

產品介紹
訂貨說明
產品服務

上海昆煉閥門制造有限公司專注于管道流體控制，為用戶提供氣動法蘭蝶閥選型、設計、非標訂制等，常規產品咨詢，我們可提供相關標準、圖紙、參數、使用說明及原理介紹，方便用戶根據實際需求做出合理的選型。

D643W/H/Y氣動法蘭蝶閥介紹

D643W/H/Y氣動法蘭蝶閥是由角行程氣動執行器跟蝶閥閥體這兩部分組成，經過氣動執行器附件電磁閥控制操作方便，配以閥門定位器也可調節介質流量、壓力等參數。氣動法蘭蝶閥的流體阻力較小，中大口徑的氣動法蘭蝶閥在全開時流通面積較大、啟閉省力，蝶扳旋轉90角度可完成啟閉，由于轉軸的兩側蝶板受到流體作用力接近相等，而且產生的轉矩方向是相反的，因而操作啟閉力矩會較小，低壓狀態下可實現較好的密封。因為氣動法蘭蝶閥的密封材料是丁晴橡膠、氟橡膠等，所以也稱為氣動法蘭軟密封蝶閥。其中氣動硬密封法蘭蝶閥的密封形式為多層次金屬硬密封，具有彈性密封的優點，在低溫情況下具有的密封性能。應用于冶金、空氣、煤氣、電力、石油、化工、可燃氣體以及給排水等腐蝕性介質的管道上。

D643W/H/Y氣動法蘭蝶閥特點

1、結構緊湊、體積小。

2、運行密封好。

3、維修容易、安裝方便。

D643W/H/Y氣動法蘭蝶閥技術參數

公稱通徑DN(mm)	50～1200
公稱壓力	PN1.0、1.6、2.5MPa
法蘭標準	JB/T79、GB/T9113、HG20594-97
連接形式	法蘭式
閥板形式	垂直板式
流量特性	近似快開型
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4
基本誤差	帶定位器：小于全行程的±2%
回差	帶定位器：小于全行程的±2%
可調范圍	50:1
配置執行機構	GT、AT、AW系列單雙作用氣動執行器
控制方式	開關型(開關兩位控制)、調節型(4～20mA控制)

D643W/H/Y氣動法蘭蝶閥零部件材料

零件名稱	材料名稱
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	鑄鋼、不銹鋼、抗磨材料等
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	聚四氟乙烯、柔性石墨

D643W/H/Y氣動法蘭蝶閥執行器參數

執行器型號	GT、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)--失氣時閥位保持(FL)

D643W/H/Y氣動法蘭蝶閥性能規范

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.5～0.7
適用介質	水、油(溫度≤90℃)、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

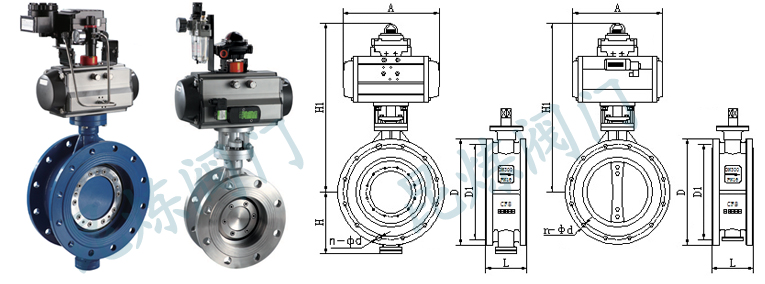

D643W/H/Y氣動法蘭蝶閥結構圖

D643W氣動法蘭蝶閥結構圖- 上海昆煉閥門制造有限公司

D643W/H/Y氣動法蘭蝶閥連接尺寸

公稱通徑		結構長度	外形尺寸(參考值)			連接尺寸(標準值)
公稱通徑		結構長度	外形尺寸(參考值)			0.6MPa			1.0MPa			1.6MPa
毫米	英寸	L	H	H1	A	D	D1	n-Φd	D	D1	n-Φd	D	D1	n-Φd
50	2	108	63	315	180	140	110	4-14	165	125	4-18	165	125	4-18
65	2-1/2	112	70	330	180	160	130	4-14	185	145	4-18	185	145	4-18
80	3	114	83	390	245	190	150	4-18	200	160	8-18	200	160	8-18
100	4	127	105	431	240	210	170	4-18	220	180	8-18	220	180	8-18
125	5	140	115	455	240	240	200	8-18	250	210	8-18	250	210	8-18
150	6	140	137	626	350	265	225	8-18	285	240	8-22	285	240	8-22
200	8	152	164	720	350	320	280	8-18	340	295	8-22	340	295	12-22
250	10	165	206	800	550	375	335	12-18	395	350	12-22	405	355	12-26
300	12	178	230	860	600	440	395	12-22	445	400	12-22	460	410	12-26
350	14	190	248	883	600	490	445	12-22	505	460	16-22	520	470	16-26
400	16	216	289	972	600	540	495	16-22	565	515	16-26	580	525	16-30
450	18	222	320	1043	750	595	550	16-22	615	565	20-26	640	585	20-30
500	20	229	343	1098	750	645	600	20-22	670	620	20-26	715	650	20-33
600	24	267	413	1236	750	755	705	20-26	780	725	20-30	840	770	20-36
700	28	430	478	1431	750	860	810	24-26	895	840	24-30	910	840	24-36
800	32	470	525	1488	750	975	920	24-30	1015	950	24-33	1025	950	24-39
900	36	510	620	1615	1250	1075	1020	24-30	1115	1050	28-33	1125	1050	28-39
1000	40	550	725	1765	1500	1175	1120	28-30	1230	1160	28-36	1255	1170	28-42
1200	48	630	780	1976	1500	1405	1340	32-33	1455	1380	32-39	1485	1390	32-48

聲明：本文中文字、數據、圖片均適用于參考，若有修改恕不另行通知，氣動法蘭蝶閥的具體性能參數、結構尺寸參數、價格等詳情，請聯系我們。

D643W/H/Y-氣動法蘭蝶閥訂貨注意事項

獲取D643W/H/Y-氣動法蘭蝶閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

D643W/H/Y-氣動法蘭蝶閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
