D671X、D641X氣動軟密封蝶閥

<產品信息>
產品型號：D671X、D641X
產品口徑：DN50-DN1000
壓力等級：1.0、1.6、2.5MPa
產品材質：球墨鑄鋼、鑄鋼、不銹鋼

18121388846
cnklfm@163.com
15706269064
959210378

產品介紹
訂貨說明
產品服務

上海昆煉閥門制造有限公司專注于管道流體控制，為用戶提供氣動軟密封蝶閥選型、設計、非標訂制等，常規產品咨詢，我們可提供相關標準、圖紙、參數、使用說明及原理介紹，方便用戶根據實際需求做出合理的選型。

D671X、D641X氣動軟密封蝶閥介紹

D671X、D641X氣動軟密封蝶閥亦屬中線閥瓣結構軟密封蝶閥，是管線選用的常規蝶閥，具有結構簡潔、流阻系數小、流量特性趨于直線、不會滯留雜物等一些特點。且重量輕、安裝方便、驅動扭矩較小的優點。氣動軟密封蝶閥既可以作切斷管道內流體介質來使用，又可以作調節管道上流體介質的流量使用。閥體密封圈材質一般分丁晴橡膠跟四氟橡膠兩種，泄露量可達無。選用不同材料的零件，配用不同材料的密封圈，可適應不同的管道介質、管道工況，使成本與性能好。

D671X、D641X氣動軟密封蝶閥特點

1、小巧輕便、容易拆裝及維修，并可以在任意管道位置上安裝。

2、結構簡單、緊湊、操作扭矩小、90°回轉開啟。

3、流量特性為直線、調節性能好。

4、蝶板與閥桿的連接采用無銷釘結構，避免了有可能的內泄漏點。

5、蝶板外圓采用球面造型，密封性能及閥門的使用壽命。

6、密封件可更換、且密封達到雙向密封。

7、蝶板可根據用戶要求噴涂覆層，比如聚四氟類或者尼龍。

8、氣動軟密封蝶閥可設計成法蘭連接和對夾連接。

D671X、D641X氣動軟密封蝶閥適用場景

氣動軟密封蝶閥適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、燃?xì)�、船舶、水電、冶金、食品、供暖、能源系統以及輕紡等行業，適用于泄露量要求較高、有腐蝕性的場合，作管道調節流體流量和截流介質使用。

D671X、D641X氣動軟密封蝶閥零部件材料

零件名稱	材料
閥體	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及材料
密封圈	橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

D671X、D641X氣動軟密封蝶閥技術參數

公稱通徑DN(mm)	DN50～1000mm
公稱壓力(MPa)	PN1.0、1.6、2.5MPa
閥體形式	直通鑄造閥體
連接形式	法蘭式、對夾式
閥芯形式	蝶板式
密封填料	柔性石墨、聚四氟乙烯
基本誤差	帶定位器：小于全行程的±2%
回差	帶定位器：小于全行程的±2%
控制方式	開關型(開關兩位控制)、調節型(4～20mA控制)

D671X、D641X氣動軟密封蝶閥執行器參數

執行器型號	GT、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)--失氣時閥位保持(FL)

D671X、D641X氣動軟密封蝶閥性能規范

公稱通徑	DN（mm）	50～1000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	氣動傳動

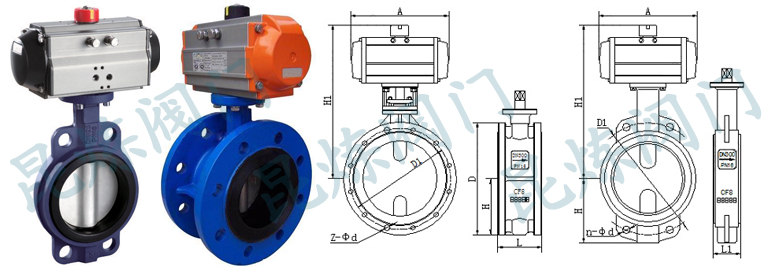

D671X、D641X氣動軟密封蝶閥結構圖

D671X、D641X氣動軟密封蝶閥結構圖- 上海昆煉閥門制造有限公司

D671X、D641X氣動軟密封蝶閥連接尺寸

公稱通徑		結構長度		外形尺寸(參考值)			連接尺寸(標準值)
公稱通徑		結構長度		外形尺寸(參考值)			0.6MPa			1.0MPa			1.6MPa
毫米	英寸	L	L1	H	H1	A	D	D1	n-d	D	D1	n-d	D	D1	n-d
50	2	108	43	63	315	180	140	110	4-14	165	125	4-18	165	125	4-18
65	21/2	112	46	70	330	180	160	130	4-14	185	145	4-18	185	145	4-18
80	3	114	46	83	390	245	190	150	4-18	200	160	8-18	200	160	8-18
100	4	127	52	105	431	240	210	170	4-18	220	180	8-18	220	180	8-18
125	5	140	56	115	455	240	240	200	8-18	250	210	8-18	250	210	8-18
150	6	140	56	137	626	350	265	225	8-18	285	240	8-22	285	240	8-22
200	8	152	60	164	720	350	320	280	8-18	340	295	8-22	340	295	12-22
250	10	165	68	206	800	550	375	335	12-18	395	350	12-22	405	355	12-26
300	12	178	78	230	860	600	440	395	12-22	445	400	12-22	460	410	12-26
350	14	190	78	248	883	600	490	445	12-22	505	460	16-22	520	470	16-26
400	16	216	102	289	972	600	540	495	16-22	565	515	16-26	580	525	16-30
450	18	222	114	320	1043	750	595	550	16-22	615	565	20-26	640	585	20-30
500	20	229	127	343	1098	750	645	600	20-22	670	620	20-26	715	650	20-33
600	24	267	154	413	1236	750	755	705	20-26	780	725	20-30	840	770	20-36
700	28	430	165	478	1431	750	860	810	24-26	895	840	24-30	910	840	24-36
800	32	470	190	525	1488	750	975	920	24-30	1015	950	24-33	1025	950	24-39
900	36	510	203	620	1615	1250	1075	1020	24-30	1115	1050	28-33	1125	1050	28-39
1000	40	550	216	725	1765	1500	1175	1120	28-30	1230	1160	28-36	1255	1170	28-42
1200	48	630	254	780	1976	1500	1405	1340	32-33	1455	1380	32-39	1485	1390	32-48

聲明：本文中文字、數據、圖片均適用于參考，若有修改恕不另行通知，氣動軟密封蝶閥的具體性能參數、結構尺寸參數、價格等詳情，請聯系我們。

D671X、D641X-氣動軟密封蝶閥訂貨注意事項

獲取D671X、D641X-氣動軟密封蝶閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

D671X、D641X-氣動軟密封蝶閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
我們以質量為基礎，為經濟發展帶來放心的產品

服務宗旨：用心、準確、周到。

服務目標：服務質量使客戶滿意。

服務效率：保修期內或保修期外如設備出現故障，供方在接到通知后，如需現場解決的，本地區6-12小時內予以答復或派員處理，外地24-48小時內予以答復或派員處理，并做到問題不解決服務人員不撤離。

服務原則：D671X、D641X-氣動軟密封蝶閥保修期為十二個月，在保修期內一律實行：保質、保量、保修等。
