H74W-300LB美標單瓣對夾止回閥

<產品信息>
產品型號：H74W-300LB
產品口徑：1 1/2''-24''
壓力等級：CLASS150-900
產品材質：碳鋼、不銹鋼、合金鋼、鋁青銅

18121388846
cnklfm@163.com
15706269064
959210378

產品介紹
訂貨說明
產品服務

上海昆煉閥門制造有限公司專注于管道流體控制，為用戶提供美標單瓣對夾止回閥選型、設計、非標訂制等，常規產品咨詢，我們可提供相關標準、圖紙、參數、使用說明及原理介紹，方便用戶根據實際需求做出合理的選型。

H74W-300LB美標單瓣對夾止回閥介紹

H74W-300LB美標單瓣對夾止回閥是一款長度尺寸較短的單瓣結構止回閥，主要應用于對安裝距離有限制、需要阻止流體回流的管道上，可應用于化工、水力系統、建筑樓宇、電站、新能源等行業領域。美標單瓣對夾止回閥與法蘭旋啟式止回閥一樣，都是單瓣形式的止回閥，在結構長度上對比較短，在材質選用、壓力等級方面相同，可選范圍較大。

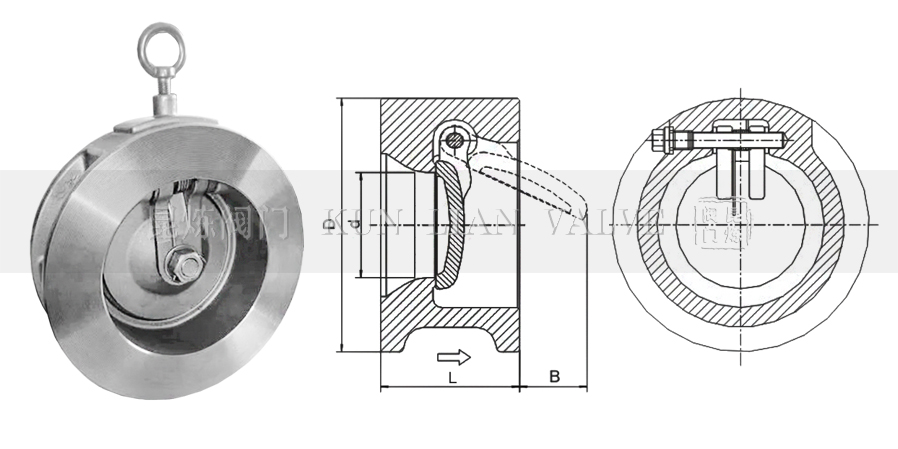

H74W-300LB美標單瓣對夾止回閥結構圖

H74W-300LB美標單瓣對夾止回閥結構圖- 上海昆煉閥門制造有限公司

H74W-300LB美標單瓣對夾止回閥尺寸

壓力等級	通徑		端面連接	尺寸
壓力等級	NPS	DN	端面連接	L	D	d	B
CLASS 150 PN20	1 1/2	40	RF	60	85	30	12
	2	50	RF	60	103	38	20
	2 1/2	65	RF	67	122	45	28
	3	80	RF	73	135	56	35
	4	100	RF	73	173	76	55
	5	125	RF	86	195	96	73
	6	150	RF	98	221	120	90
	8	200	RF	127	277	165	105
	10	250	RF	146	338	195	122
	12	300	RF	181	408	241	130
	14	350	RF	184	448	267	155
	16	400	RF	191	513	318	165
	18	450	RF	203	547	356	205
	20	500	RF	219	604	387	245
	24	600	RF	222	715	485	320

壓力等級	通徑		端面連接	尺寸
壓力等級	NPS	DN	端面連接	L	D	d	B
CLASS 300 PN50	1 1/2	40	RF	60	94	30	12
	2	50	RF	60	110	38	20
	2 1/2	65	RF	67	128	45	28
	3	80	RF	73	147	56	35
	4	100	RF	73	179	76	55
	5	125	RF	86	214	96	73
	6	150	RF	98	249	120	90
	8	200	RF	127	305	165	105
	10	250	RF	146	359	195	122
	12	300	RF	181	420	241	130
	14	350	RF	184	483	267	155
	16	400	RF	191	537	318	165
	18	450	RF	203	594	356	205
	20	500	RF	219	652	387	245
	24	600	RF	222	772	485	320

壓力等級	通徑		端面連接	尺寸
壓力等級	NPS	DN	端面連接	L	D	d	B
CLASS 600 PN110	2	50	RF/RJ-23	60	110	38	20
	2 1/2	65	RF/RJ-26	67	128	45	28
	3	80	RF/RJ-31	73	147	56	35
	4	100	RF/RJ-37	79	191	76	55
	5	125	RF/RJ-41	105	240	96	73
	6	150	RF/RJ-45	136	264	120	90
	8	200	RF/RJ-49	165	318	165	105
	10	250	RF/RJ-53	213	398	195	122
	12	300	RF/RJ-57	229	455	241	130
	14	350	RF/RJ-61	273	490	267	155
	16	400	RF/RJ-65	305	562	318	165
	18	450	RF/RJ-69	362	610	355	205
	20	500	RF/RJ-73	368	680	385	245
	24	600	RF/RJ-77	438	786	480	320

壓力等級	通徑		端面連接	尺寸
壓力等級	NPS	DN	端面連接	L	D	d	B
CLASS 900 PN150	2	50	RF/RJ-24	70	140	38	20
	2 1/2	65	RF/RJ-27	83	162	45	28
	3	80	RF/RJ-31	83	165	56	35
	4	100	RF/RJ-37	102	204	76	55
	5	125	RF/RJ-41	110	245	96	73
	6	150	RF/RJ-45	159	286	120	90
	8	200	RF/RJ-49	206	356	165	105
	10	250	RF/RJ-53	241	432	195	122
	12	300	RF/RJ-57	292	495	241	130
	14	350	RF/RJ-62	356	520	267	155
	16	400	RF/RJ-66	384	572	318	165
	18	450	RF/RJ-70	451	636	355	205
	20	500	RF/RJ-74	451	696	385	245
	24	600	RF/RJ-78	495	835	480	320

H74W-300LB美標單瓣對夾止回閥安裝建議

1、美標單瓣對夾止回閥不是切斷閥，并不能強制性密封，因此不能作為切斷閥使用；

2、在美標單瓣對夾止回閥的進出口應安裝有切斷閥，方便檢修、維護、更換作業；

3、為了延長美標單瓣對夾止回閥的使用，應將其安裝在離湍流源較遠的地方，以確保閥門處于穩定的流量中；

4、水平安裝時，應確保美標單瓣對夾止回閥的銷垂直，不建議傾斜管道安裝；

5、垂直安裝時，建議流向?yàn)樽韵露厦罉?biāo)單瓣對夾止回閥，流向?yàn)樽陨隙聲r則不建議安裝，可在水平管道進行安裝；

6、美標單瓣對夾止回閥應安裝在異徑管、膨脹管或彎管下游至少5個直徑處，以確保閥門處的流量得到充分發展，并將湍流降低；應安裝在彎管異徑管上游至少2個直徑處，以避免堵塞流量，這將導致閥門僅部分打開；當安裝在節流閥附近時，止回閥應安裝在節流閥門下游至少5個直徑處，或上游至少2個直徑處。

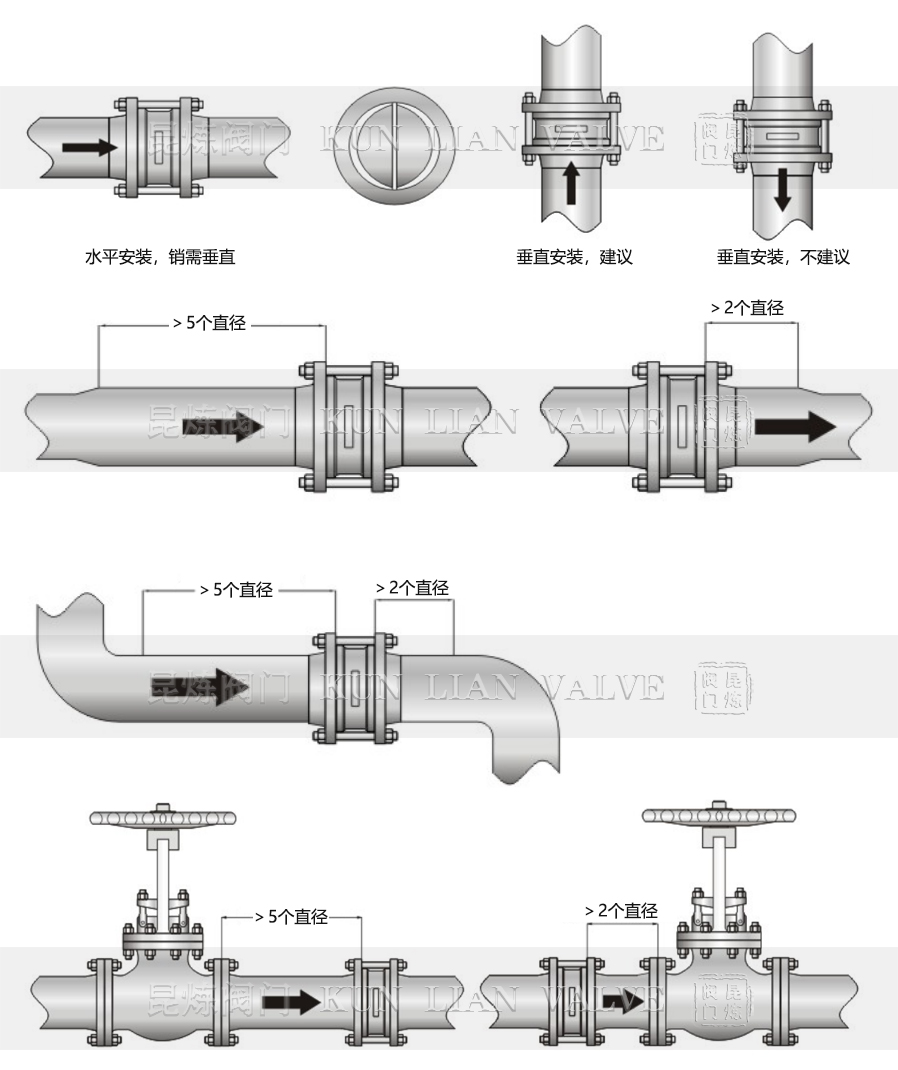

H74W-300LB美標單瓣對夾止回閥安裝示意圖

H74W-300LB美標單瓣對夾止回閥安裝示意圖- 上海昆煉閥門制造有限公司

聲明：本文中文字、數據、圖片均適用于參考，若有修改恕不另行通知，美標單瓣對夾止回閥的具體性能參數、結構尺寸參數、價格等詳情，請聯系我們。

H74W-300LB-美標單瓣對夾止回閥訂貨注意事項

獲取H74W-300LB-美標單瓣對夾止回閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

H74W-300LB-美標單瓣對夾止回閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
我們以質量為基礎，為經濟發展帶來放心的產品

服務宗旨：用心、準確、周到。

服務目標：服務質量使客戶滿意。

服務效率：保修期內或保修期外如設備出現故障，供方在接到通知后，如需現場解決的，本地區6-12小時內予以答復或派員處理，外地24-48小時內予以答復或派員處理，并做到問題不解決服務人員不撤離。

服務原則：H74W-300LB-美標單瓣對夾止回閥保修期為十二個月，在保修期內一律實行：保質、保量、保修等。
