D373TC手動對夾陶瓷蝶閥

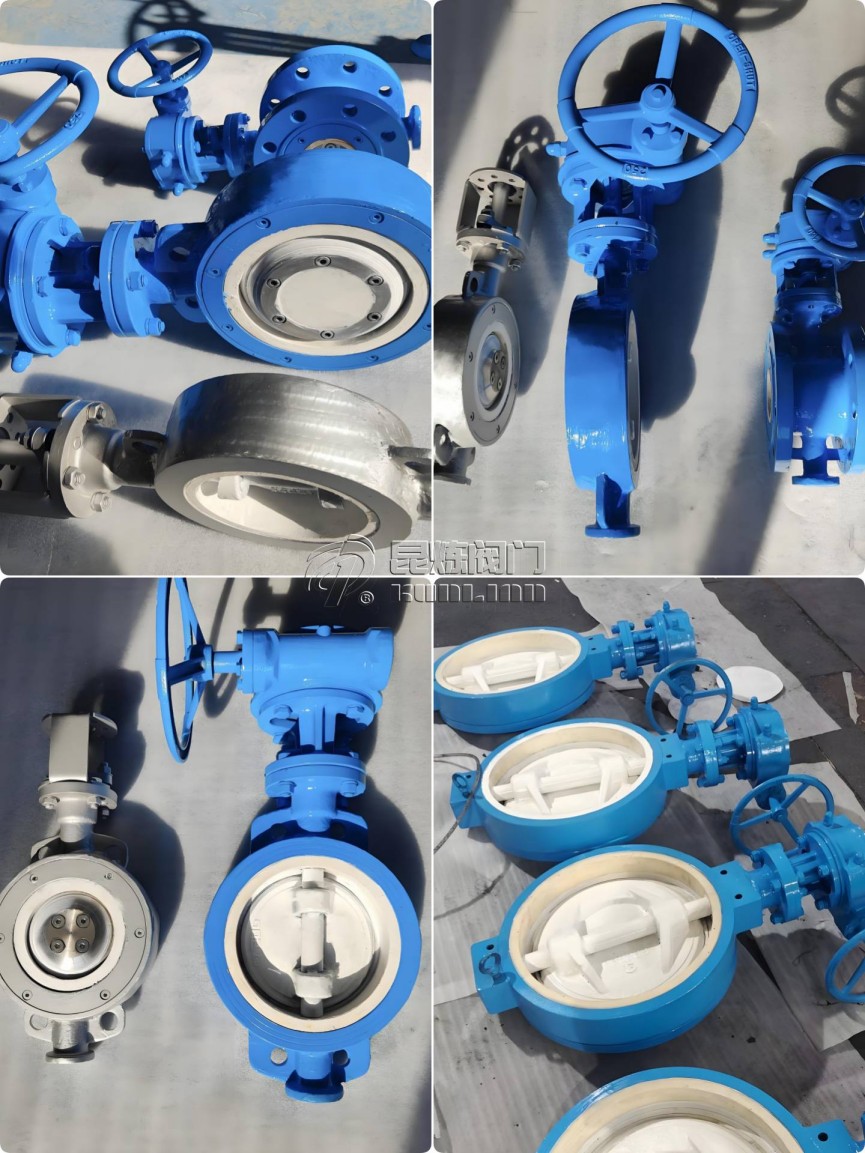

D373TC手動對夾陶瓷蝶閥介紹

介紹 Introduce

產品簡介

D373TC手動對夾陶瓷蝶閥是一種三偏心結構的開關閥，可用于中低壓管道含顆粒流體的開關控制。其采用結構陶瓷做密封副，其耐腐蝕、耐高溫、耐磨損及耐沖蝕性能，可應用于石化、冶金、造紙、電站、煉油、煤炭等行業的不同酸堿鹽氣體、液體、高溫蒸汽、泥漿和灰渣輸送系統中，作調節流量或切斷介質使用。運動部分均采用結構陶瓷材料，弧面接觸加工。采用偏心結構，減小運動部分的摩擦，延長閥門的使用壽命。蝶閥部分材質可依需求替換，適用于多種高磨損、高溫、高腐的特殊工況。驅動方式有手動、氣動、電動等，小巧輕便，容易拆裝及維修，并可在任意位置安裝。結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速，流量特性趨直線，調節性能好。

特點說明

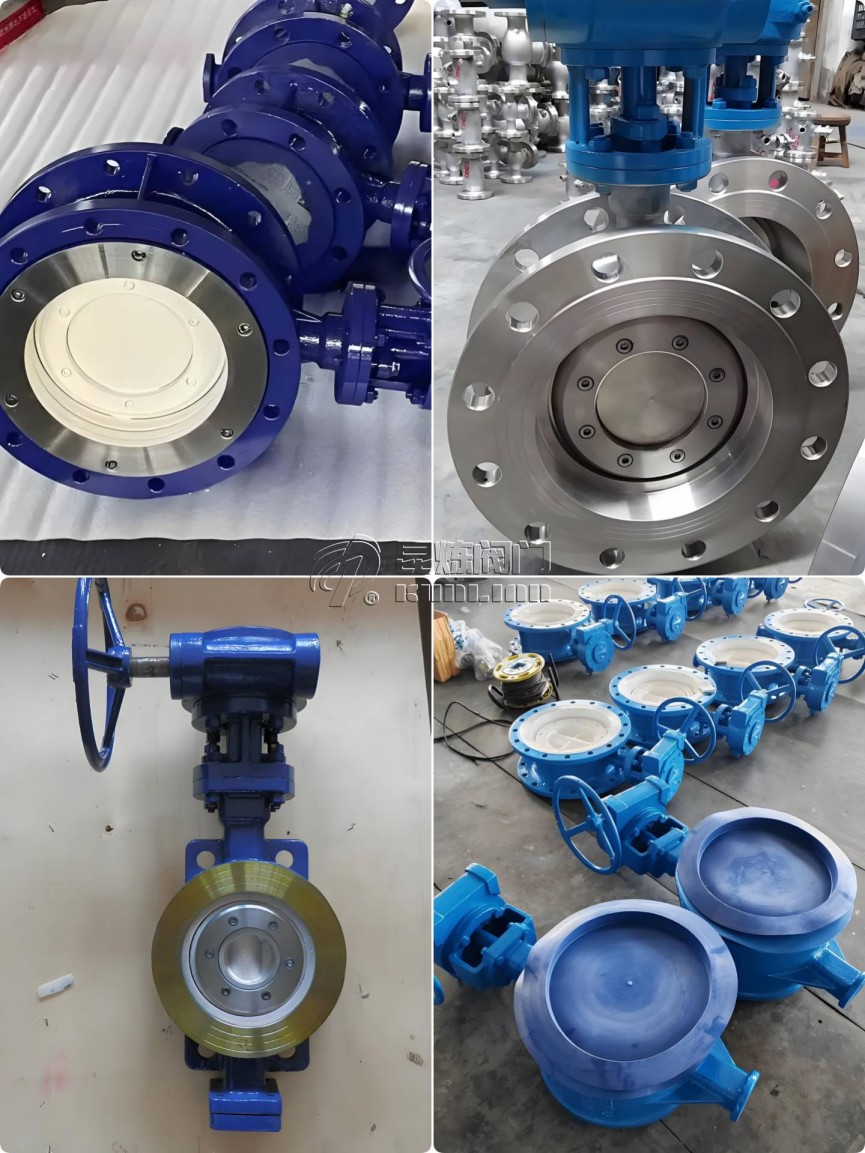

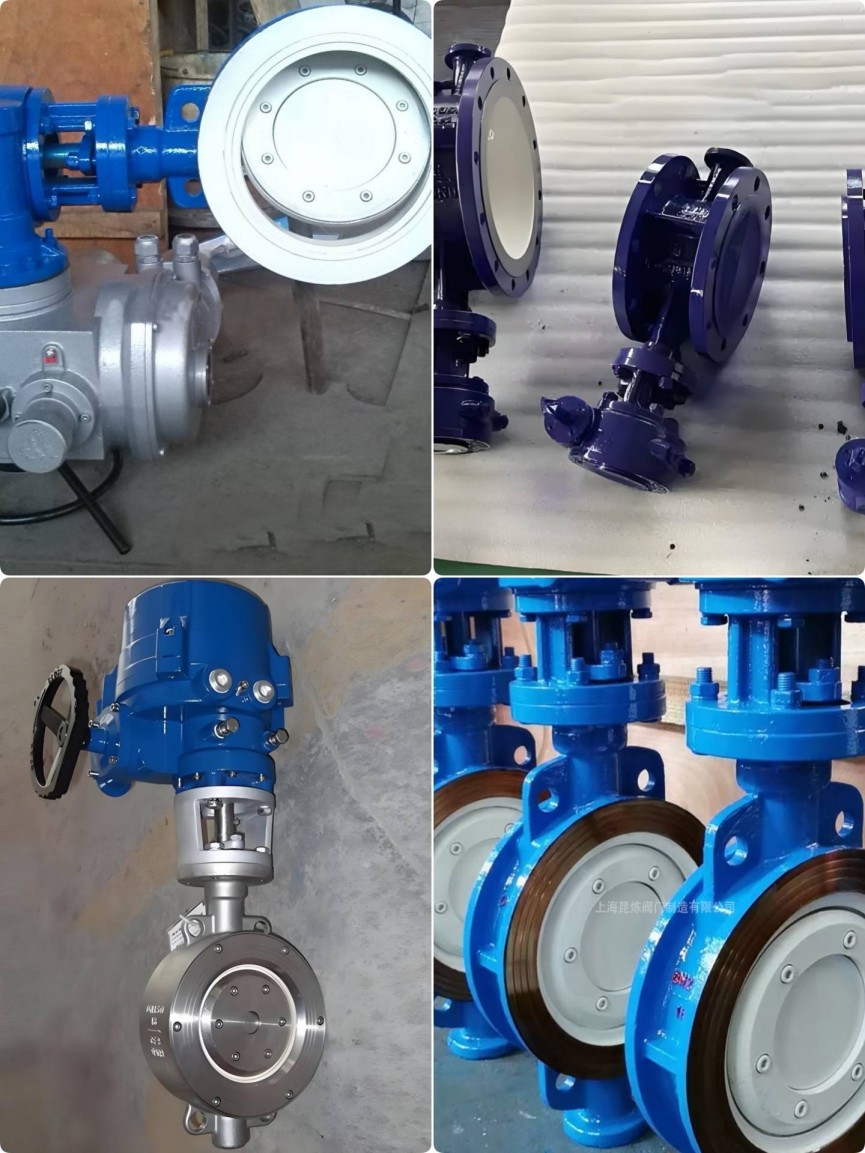

D373TC手動對夾陶瓷蝶閥為陶瓷蝶閥系列產品，其結構采用三維偏心原理設計，使密封面的空間運動軌跡微量偏移，密封面相互之間無摩擦、無干涉，加上密封材料、閥座結構選擇陶瓷，使蝶閥的密封性、耐腐蝕性、耐磨性等都得到了提升。

參數特征 Parameter Characteristics

性能

• 1、本閥由閥體、蝶板、多層次閥座、閥桿、渦輪傳動機構等主要部件組成
• 2、開啟力矩小、靈活方便、省力節能
• 3、三維偏心結構，使蝶板越關越緊，其密封性能穩定，達到無泄漏
• 4、耐腐蝕、耐磨性、耐高溫、熱膨脹系數小
• 5、壓力0.6-1.6Mpa、溫度＜200℃

零件明細 Parts Details

序號	名稱	材料
1	閥體	WCB/304/316
2	蝶板	WCB/304/316、陶瓷
3	密封圈	陶瓷
4	閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
5	軸承	奧氏體不銹鋼、304氮化ZG00Cr18Ni10
6	填料	柔性石墨

應用規范 Application Specifications

標準

• 設計與制造：GB/T 12224
• 結構長度、法蘭尺寸：廠標
• 檢驗與試驗：GB/T 9092
• 材料：碳鋼 GB/T 12229、不銹鋼 GB/T 12230
• 標志：GB/T 12220

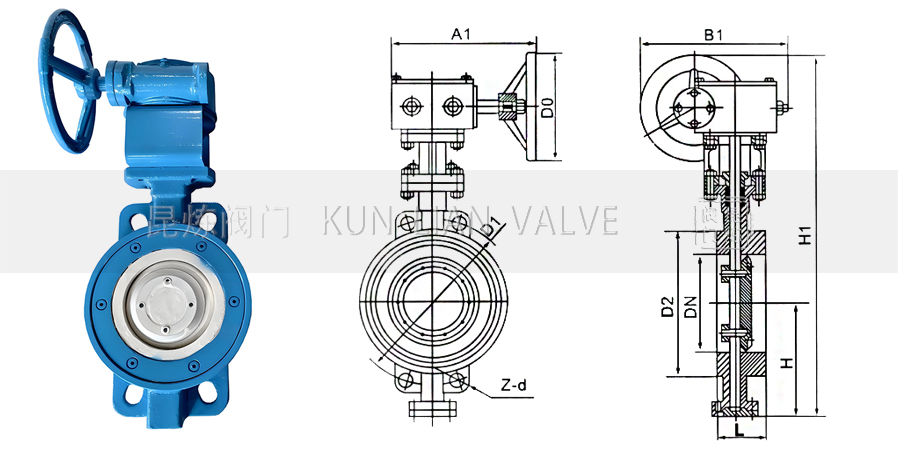

結構圖 Structural Diagram

外形尺寸 External Dimensions

公稱通徑		結構長度(標準值)		外形尺寸(參考值)				連接尺寸(標準值)
				H	D373TC			PN0.6Mpa		PN1.0Mpa
mm	inch	L1	L2		H1	A1	B1	D1	Z-d	D1	Z-d
40	1-1/2	43	43	107	330	180	200	100	4-14	110	4-18
50	2	43	43	112	350	180	200	110	4-14	125	4-18
65	2-1/2	46	46	115	370	180	200	130	4-14	145	4-18
80	3	49	64	120	380	180	200	150	4-18	160	8-18
100	4	56	64	138	420	180	200	170	4-18	180	8-18
125	5	64	70	164	460	180	200	200	8-18	210	8-18
150	6	70	76	175	555	270	280	225	8-18	240	8-22
200	8	71	89	215	780	400	425	280	8-18	295	8-22
250	10	76	114	243	840	400	425	335	12-18	350	12-22
300	12	83	114	285	995	450	560	395	12-22	400	12-22
350	14	96	127	320	1050	450	560	445	12-22	460	16-22
400	16	102	140	350	1220	535	580	495	16-22	515	16-22
450	18	114	152	350	1280	535	580	550	16-22	565	20-26
500	20	127	152	380	1365	535	580	600	20-22	620	20-26
600	24	154	178	435	1460	570	660	705	20-26	725	20-30

獲取D373TC-手動對夾陶瓷蝶閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

D373TC-手動對夾陶瓷蝶閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
