959210378D973TC電動對夾陶瓷蝶閥是一種三偏心結構的開關閥，可用于中低壓管道含顆粒流體的開關控制。其采用結構陶瓷做密封副，其耐腐蝕、耐高溫、耐磨損及耐沖蝕性能，可應用于石化、冶金、造紙、電站、煉油、煤炭等行業的不同酸堿鹽氣體、液體、高溫蒸汽、泥漿和灰渣輸送系統中，作調節流量或切斷介質使用。運動部分均采用結構陶瓷材料，弧面接觸加工。采用偏心結構，減小運動部分的摩擦，延長閥門的使用壽命。蝶閥部分材質可依需求替換，適用于多種高磨損、高溫、高腐的特殊工況。驅動方式有手動、氣動、電動等，小巧輕便，容易拆裝及維修，并可在任意位置安裝。結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速，流量特性趨直線，調節性能好。
D973TC電動對夾陶瓷蝶閥為陶瓷蝶閥系列產品，其結構采用三維偏心原理設計，使密封面的空間運動軌跡微量偏移，密封面相互之間無摩擦、無干涉，加上密封材料、閥座結構選擇陶瓷，使蝶閥的密封性、耐腐蝕性、耐磨性等都得到了提升。

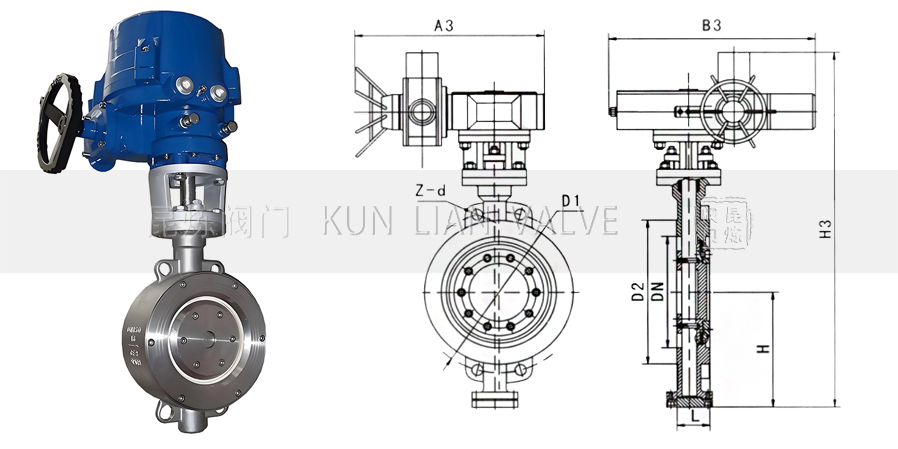

| 序號 | 名稱 | 材料 |
| 1 | 閥體 | WCB/304/316 |
| 2 | 蝶板 | WCB/304/316、陶瓷 |
| 3 | 密封圈 | 陶瓷 |
| 4 | 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 5 | 軸承 | 奧氏體不銹鋼、304氮化ZG00Cr18Ni10 |
| 6 | 填料 | 柔性石墨 |
| 公稱通徑 | 結構長度(標準值) | 外形尺寸(參考值) | 連接尺寸(標準值) | ||||||||
| H | D973TC | PN0.6Mpa | PN1.0Mpa | ||||||||
| mm | inch | L1 | L2 | H3 | A3 | B3 | D1 | Z-d |
D1 | Z-d | |
| 40 | 1-1/2 | 43 | 43 | 107 | 530 | 250 | 255 | 100 | 4-14 | 110 | 4-18 |
| 50 | 2 | 43 | 43 | 112 | 530 | 250 | 255 | 110 | 4-14 | 125 | 4-18 |
| 65 | 2-1/2 | 46 | 46 | 115 | 530 | 250 | 255 | 130 | 4-14 | 145 | 4-18 |
| 80 | 3 | 49 | 64 | 120 | 565 | 250 | 255 | 150 | 4-18 | 160 | 8-18 |
| 100 | 4 | 56 | 64 | 138 | 600 | 250 | 255 | 170 | 4-18 | 180 | 8-18 |
| 125 | 5 | 64 | 70 | 164 | 640 | 250 | 255 | 200 | 8-18 | 210 | 8-18 |
| 150 | 6 | 70 | 76 | 175 | 705 | 300 | 315 | 225 | 8-18 | 240 | 8-22 |
| 200 | 8 | 71 | 89 | 215 | 775 | 300 | 315 | 280 | 8-18 | 295 | 8-22 |
| 250 | 10 | 76 | 114 | 243 | 945 | 300 | 315 | 335 | 12-18 | 350 | 12-22 |
| 300 | 12 | 83 | 114 | 285 | 1070 | 300 | 315 | 395 | 12-22 | 400 | 12-22 |
| 350 | 14 | 96 | 127 | 320 | 1140 | 300 | 315 | 445 | 12-22 | 460 | 16-22 |
| 400 | 16 | 102 | 140 | 350 | 1210 | 300 | 315 | 495 | 16-22 | 515 | 16-22 |
| 450 | 18 | 114 | 152 | 350 | 1335 | 575 | 714 | 550 | 16-22 | 565 | 20-26 |
| 500 | 20 | 127 | 152 | 380 | 1415 | 575 | 714 | 600 | 20-22 | 620 | 20-26 |
| 600 | 24 | 154 | 178 | 435 | 1605 | 656 | 810 | 705 | 20-26 | 725 | 20-30 |
獲取D973TC-電動對夾陶瓷蝶閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
D973TC-電動對夾陶瓷蝶閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
